Практическая работа № 3 Тема: «Построение профиля и линии заданного уклона»
Цель: Научиться решать наиболее распространённые в строительной практике задачи.
Оборудование: учебные топографические карты, рабочая тетрадь, учебник, конспект, методические рекомендации, чертёжные принадлежности.
Задание:
Соедините прямой линией отмеченные точки (А, В) на топографической карте №2.
По линии АВ постройте профиль.
От точки А к точке В постройте линию с заданным уклоном (по вычисленному заложению и данному уклону).
Скопируйте точки с отметками и составьте топографический план с высотой сечения рельефа 1 м.
Сделайте вывод о выполненной работе.
Порядок выполнения работы:
Ознакомиться с краткими теоретическими сведениями.
Решить задачи по своему варианту в соответствии с заданием.
Ответить на контрольные вопросы.
Сдать отчёт.
Краткие теоретические сведения
Профиль – уменьшенное изображение вертикального сечения земной поверхности по какому-либо направлению местности.
Разрез – уменьшенное изображение вертикального сечения верхнего слоя земной коры.
В строительном производстве планы, карты, разрезы и профили используют при разработке проектов строительства.
Рельеф – совокупность неровностей земной поверхности. В зависимости от характера рельефа местность подразделяют на горную, холмистую и равнинную.
На крупномасштабных планах и картах, служащих для нужд строительства, рельеф изображается горизонталями.
Горизонталь – замкнутая кривая линия, все точки которой имеют одну и ту же высоту, принятую за начальную.
Разность высот двух соседних горизонталей называется высотой сечения рельефа.
Заложение – расстояние между двумя смежными горизонталями.
Отметки горизонталей подписывают в разрыве горизонтали. Отметки горизонталей всегда кратны высоте сечения рельефа.

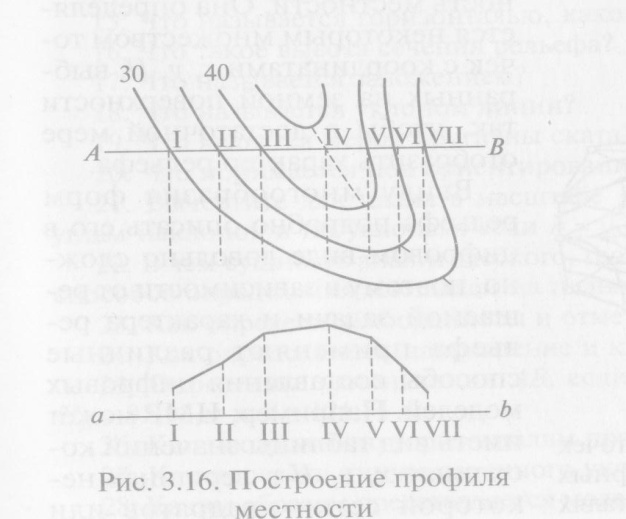

Для построения профиля, на карте отмечаются точки пересечения горизонталей с линией разреза.
Выбирается масштаб для построения профиля и подписывается вверху листа. Горизонтальный – равен масштабу карты, вертикальный – в 10 раз крупнее. В нижней части листа проводится горизонтальная линия, на которой откладываются точки пересечения горизонталей с линией разреза. Слева проводится вертикальная линия, на которой ставятся деления через 1 см. Выбирается отметка условного горизонта. В соответствии с выбранным вертикальным масштабом ставится оцифровка у каждого деления. По отметкам наносятся точки, которые затем соединяются прямыми линиями.
Рис.5
Нанесение линии по заданному уклону на карте с горизонталями производят следующим образом.
Если известен tg угла наклона, необходимо вычислить величину заложения, соответствующую данному уклону:
d
=
=
= 75м, где
h – высота сечения на карте;
i – заданный уклон (i = 0,033);
для масштаба карты 1:10000, это расстояние будет выражено отрезком в 0,75см. Раствором циркуля, равным 0,75см, делаем засечку из точки А и на соседней горизонтали получаем точку – 1. Затем тем же раствором циркуля из точки 1 делаем засечку на следующей горизонтали, получаем точку – 2 и так далее по заданному направлению.
Если известен угол наклона γ = 2ᵒ, то линию с заданным уклоном наносят по графику масштаба заложений. Раствором циркуля с графика масштаба заложений берут вертикальную прямую, соответствующую данному углу наклона. Отмечают точки на горизонталях и соединяют их. Полученная таким образом линия будет соответствовать заданному уклону.
Для построения топографического плана по отметкам точек выбирается высота сечения. Топографический план можно построить графическим или аналитическим способами.

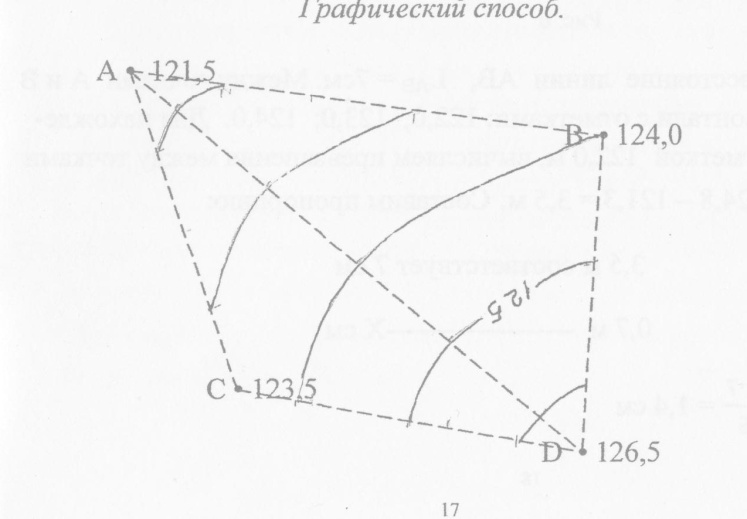

Графический способ.
Рис.6
Пример 1
Построим топографический план с высотой сечения рельефа – 1м. Соединяем точки А и В тонкой линией. Между этими точками проходят горизонтали с отметками 122,0; 123,0. Делим линию АВ на 5 равных частей, каждая из которых будет соответствовать – 0,5м.
Отмечаем на линии АВ точки с отметками – 122,0 и 123,0. Аналогично делим все остальные линии. Точки с одинаковыми отметками соединяем плавными линиями.
Аналитический способ.
Рис.7
Пример 2
Измеряем расстояние линии АВ, LАВ = 7см. Между точками А и В пройдут горизонтали с отметками: 122,0; 123,0; 124,0. Для нахождения точки с отметкой 122,0 м, вычисляем превышения между точками А и В h = 124,8 – 121,3 = 3,5 м. Составим пропорцию:
