Журнал нивелирования

Табл.5

№ станции	№ пикетов	Отсчёты по рейке, мм			Превышения, мм
		задний	передний	промежут.	вычисленные	средние
А	ПК 0	1222
		5913			- 0498
	ПК 1		1720		- 0495	- 0497
			6408

Контрольные вопросы.

1. Изложите последовательность выполнения главного условия нивелира.

2. Перечислите последовательность взятия отсчётов по рейке на станции.

3. Изложите порядок действий по определению превышений.

4. В чём заключается контроль определения превышений?

Содержание отчёта

1. Номер практической работы

2. Тема

3. Результат работы

4. Оборудование

5. Задание

6. Ответы на контрольные вопросы

7. Результаты выполнения поверок

8. Заполненный журнал нивелирования

9. Вывод о выполненной работе.

Практическая работа № 10 Тема: «Обработка результатов нивелирования».

Цель: Освоить технологию обработки нивелирования, вычисления превышений и отметок точек.

Оборудование: Рабочая тетрадь, учебник, конспект, методические рекомендации.

Задание:

1. Выполните обработку результатов нивелирования по приведённым значениям (согласно своему варианту).

2. Запишите все расчёты

3. Сделайте вывод о выполненной работе.

Порядок выполнения работы:

1. Ознакомиться с краткими теоретическими сведениями

2. Выполнить обработку результатов нивелирования

3. Заполнить журнал нивелирования

4. Ответить на контрольные вопросы

5. Сдать отчёт

Краткие теоретические сведения.

Нивелирование проводится для определения высот точек земной поверхности, необходимых для изучения рельефа местности и изображения его на планах и картах. Обычно определяют превышения между отдельными точками и, зная абсолютную отметку одной из них, вычисляют отметки остальных. В геометрическом нивелировании превышения определяются с помощью горизонтального луча визирования и вертикальных реек, по которым берутся отсчёты. Горизонтальное визирование осуществляется геодезическим прибором – нивелиром.

Геометрическое нивелирование осуществляют способами:

• Нивелирование из середины

• Нивелирование вперёд.

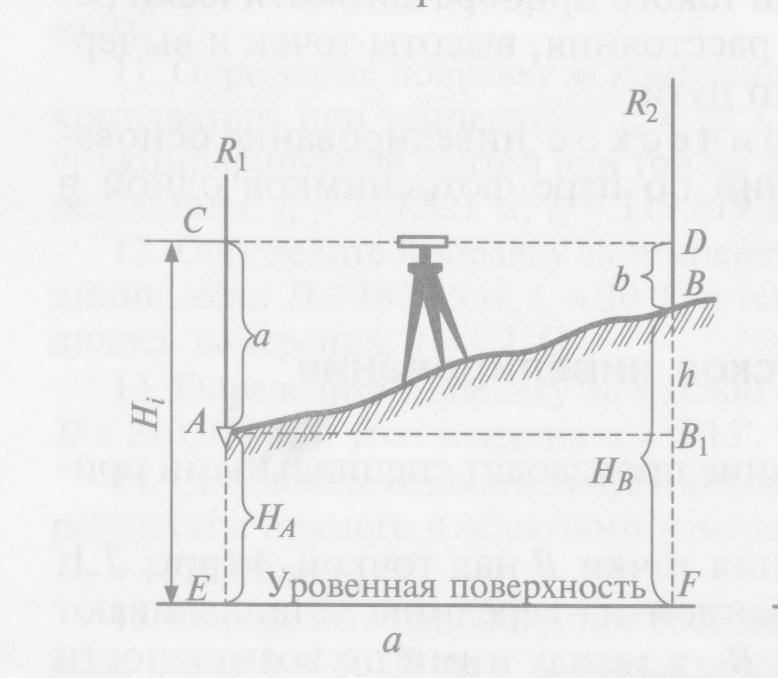

Нивелирование из середины. При нивелировании из середины в точках устанавливают рейки, а между ними посередине – нивелир (рис.14).

Рис.21

Для определения превышения точки В над точкой А, устанавливают рейки в этих точках R₁ и R₂, а между ними нивелир. Последовательно визируют на рейки средней горизонтальной нитью зрительной трубы, берут отсчёты: а – по задней рейке и b – по передней рейке. Превышение h определится, как отсчёт по задней рейке минус отсчёт по передней рейке

h = а – b

Превышение может быть положительным если а , и отрицательным при а .

Зная абсолютную отметку Н_А точки А, можно определить отметку точки В

Н_В = Н_А + h,

т.е. отметка передней точки равна отметке задней точки плюс превышение h между ними.

Н_В = Н_А + а - b

Если с одной стоянки нивелира производят нивелирование нескольких точек, то отметки этих точек принято считать через горизонт инструмента.

Горизонтом инструмента называется высота луча визирования над уровенной поверхностью.

Горизонт инструмента – ГИ равен отметке задней точки плюс отсчёт по рейке, установленной в этой точке:

ГИ = Н_А + а,

тогда при определении отметки любой точки, в эту точку ставят рейку и берут отсчёт и производят вычисления:

Н_В = ГИ – b,

т.е. отметка любой точки равна горизонту инструмента минус отсчёт по рейке, установленной в данной точке.

Предварительная обработка результатов нивелирования заключается в постраничном контроле:

1. Подсчитывается сумма отсчётов по задней рейке – Σа и передней рейке – Σв.

Так как суммы отсчётов по рейкам берутся по чёрной и красной сторонам, все значения делятся пополам.

2. Подсчитывается сумма вычисленных превышений – Σh_выч.

3. Подсчитывается сумма средних превышений – Σh_ср.
