Журнал измерения вертикальных углов.

Табл.4

Т. стояния	Точка визирования	Отсчёт по вертикальному кругу	МО Место нуля	γ Угол наклона	S Длина линии, м	L Горизонтальное проложение, м
А	1 КЛ 1 КП	1°09ʹ 178°50ʹ	- 0°00ʹ30ʹʹ	1°09ʹ30ʹʹ	13,7	13,7

Количество студентов, работающих с одним прибором – 2,3 человека.

Практическая работа выполняется в следующей последовательности:

1. Установить теодолит над точкой, отцентрировать и привести в рабочее положение.

2. Навести зрительную трубу на визирную цель, положение КЛ.

3. Взять отсчёт по вертикальному кругу и записать его в журнал измерения вертикальных углов.

4. Перевести зрительную трубу через зенит, положение КП.

5. Навести зрительную трубу на ту же визирную цель.

6. Взять отсчёт по вертикальному кругу и записать в журнал измерения вертикальных углов.

7. Вычислить место нуля – МО вертикального круга

МО =

8. Вычислить вертикальный угол – γ

γ = МО – КП

γ = КЛ – МО

9. Установить в вертикальном положении нивелирную рейку на точке, до которой будет измеряться расстояние.

10. Измерить высоту теодолита.

11. Навести зрительную трубу на отсчёт по рейке, равный высоте инструмента.

12. Взять отсчёты по рейке (по верхней и нижней сетке нитей).

13. Определить длину отрезка между дальномерными нитями сетки нитей в см.

14. Умножить длину отрезка на 100, получить длину линии в м – S.

Примечание:

Если угол наклона более 2°, вычислить горизонтальное проложение – L.

L = S · соs²γ

Если угол наклона менее 2°, L = S

Контрольные вопросы.

1. Что значит угол наклона?

2. Что значит место нуля и как оно вычисляется?

3. Изложите последовательность выполнения работ и записи в журнал при измерении вертикального угла.

4. Как вычислить вертикальный угол?

5. В чём заключается контроль правильности измерения вертикального угла?

6. Изложите последовательность определения расстояний по дальномеру.

Содержание отчёта

1. Номер практической работы

2. Тема

3. Результат работы

4. Оборудование

5. Задание

6. Ответы на контрольные вопросы

7. Заполненный журнал измерения вертикальных углов

8. Расчёты по вычислению углов наклона и расстояний

9. Вывод о выполненной работе.

Практическая работа №9 Тема: «Поверки нивелира, определение превышений».

Цель работы: освоить методику выполнения поверок нивелира, приобрести начальные навыки определения превышений.

Оборудование: нивелир, штатив, рейка, рабочая тетрадь, конспект, методические рекомендации.

Задание:

1. Установить нивелир в рабочее положение.

2. Выполнить поверки нивелира.

3. Результаты работы занести в рабочие тетради.

4. Взять отсчёты по рейке и определить превышения.

5. Сделать вывод о выполненной работе.

Порядок выполнения работы:

1. Ознакомиться с краткими теоретическими сведениями

2. Произвести поверки нивелира

3. Определить превышения

4. Заполнить журнал нивелирования

5. Ответить на контрольные вопросы

6. Сдать отчёт

Краткие теоретические сведения

Нивелиры в зависимости от точности разделяются на высокоточные, точные и технические. Рассмотрим глухой нивелир с цилиндрическим уровнем типа Н – 3, который относится к классу точных. Главным требованием, предъявляемым к таким нивелирам, является параллельность оси цилиндрического уровня и визирной оси трубы. Нивелир Н – 3 состоит из верхней части, несущей зрительную трубу – 6 с цилиндрическим – 7 и круглым – 3 уровнями, наводящим – 11, элевационным – 4 и закрепительным – 9 винтами, и нижней, представляющей собой подставку с тремя подъёмными винтами – 1 и прижимной пластиной – 10 (рис.16).

Рис.17

Установка нивелира в рабочее положение производится таким же способом, как и первая поверка теодолита, но исправление уровня производится элевационным винтом.

ZZ₁ – вертикальная ось вращения нивелира;

VV₁ – визирная ось зрительной трубы

UU₁ – ось цилиндрического уровня;

ОО₁ – ось круглого уровня.

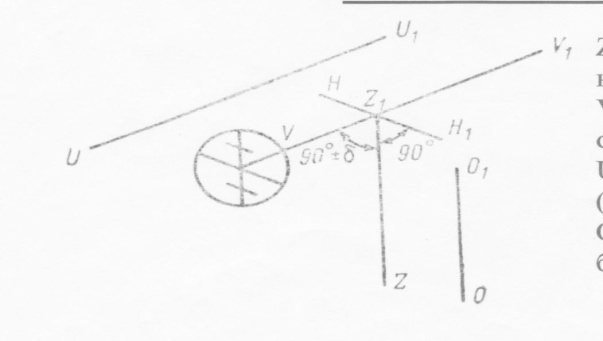

На рисунке 17 изображено взаимное расположение осей нивелира.

Рис.18

Количество студентов, работающих с одним прибором – 2,3 человека.

Поверка №1 (поверяемое условие) – ось круглого уровня должна быть параллельна оси вращения нивелира (ОО₁ || ZZ₁).

Поверка выполняется в следующем порядке:

1. Установить нивелир.

2. Подъёмными винтами вывести пузырёк круглого уровня на середину.

3. Повернуть нивелир на 180°.

4. Если пузырёк уровня отклонился, произвести юстировку.

5. Половину отклонения устранить подъёмными винтами, а вторую половину – исправительными винтами.

6. Поверку повторить до полного выполнения.

Поверка №2 (поверяемое условие) – визирная ось трубы должна быть параллельна оси цилиндрического уровня (главное условие) ( VV_{1 ┴} UU₁).

Поверка выполняется в следующем порядке:

1. Установить нивелир.

2. Привести нивелир в рабочее положение.

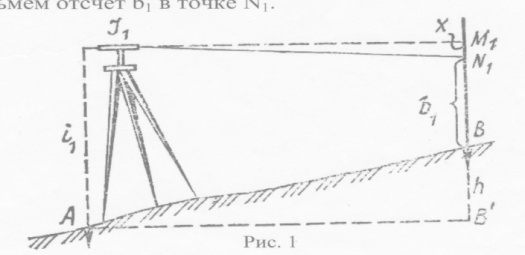

3. Измерить высоту инструмента – i₁.

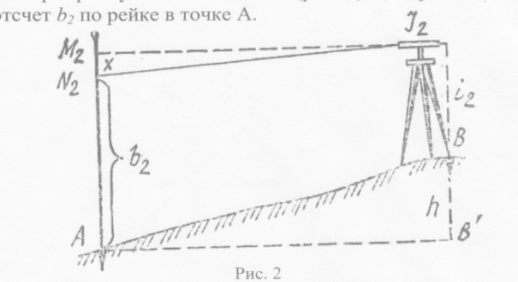

4. На расстоянии 50-60 м установить рейку и взять отсчёт по рейке – b₁.

5. Нивелир и рейку поменять местами.

6. Измерить высоту инструмента – i₂.

7. Взять отсчёт по рейке – b₂.

8. Вычислить величину – Х

Х = 0,5 (i₁ + i₂ ) – 0,5 (b₁ + b₂ ).

9. Если Х 4 мм, условие выполнено.

10. Для юстировки вычислить правильный отсчёт – b_О

b_О = b₂ + Х

11. Элевационным винтом навести среднюю нить на этот отсчёт.

12. Исправительными винтами цилиндрического уровня привести пузырёк в ноль пункт.

13. Поверку повторить до полного выполнения.

Рис.19

Рис.20

Поверка №3 (поверяемое условие) – горизонтальная нить сетки должна быть перпендикулярна основной оси нивелира.

Поверка выполняется в следующем порядке:

1. Установить нивелир.

2. Привести нивелир в рабочее положение.

3. Навести среднюю горизонтальную нить сетки нитей на точку.

4. Повернуть нивелир по азимуту.

5. Если наблюдаемая точка в противоположном углу поля зрения трубы не сошла с нити, условие выполнено.

6. Для юстировки – ослабить крепёжные винты и пластину с сеткой нитей и повернуть до совмещения с наблюдаемой точкой.

Определение превышений выполняется в следующей последовательности:

1. Установить нивелир.

2. Привести нивелир в рабочее положение.

3. В определённых точках установить рейки.

4. Взять отсчёт (а) по чёрной стороне задней рейки, результат занести в журнал нивелирования.

5. Взять отсчёт (b ) по чёрной стороне передней рейки, результат занести в журнал нивелирования.

6. Вычислить превышения по чёрным сторонам рейки

h = а – b

7. Взять отсчёт (b₁ ) по красной стороне передней рейки, результат занести в журнал нивелирования.

8. Взять отсчёт (а₁ ) по красной стороне задней рейки, результат занести в журнал нивелирования.

9. Вычислить превышения по красным сторонам рейки

h₁ = а₁ – b₁

10. Сравнить результаты измерений вычислений, если

| h – h₁ | 4 мм

измерения произведены верно.
