Лабораторная работа 1. Прямое кабельное соединение 2 ПК различными способами

1. С помощью коаксиального кабеля

Для соединения двух компьютеров используют отрезок коаксиального кабеля нужной длины, два коннектора, два Т-коннектора, два терминатора и соответствующий инструмент (рис. 1).

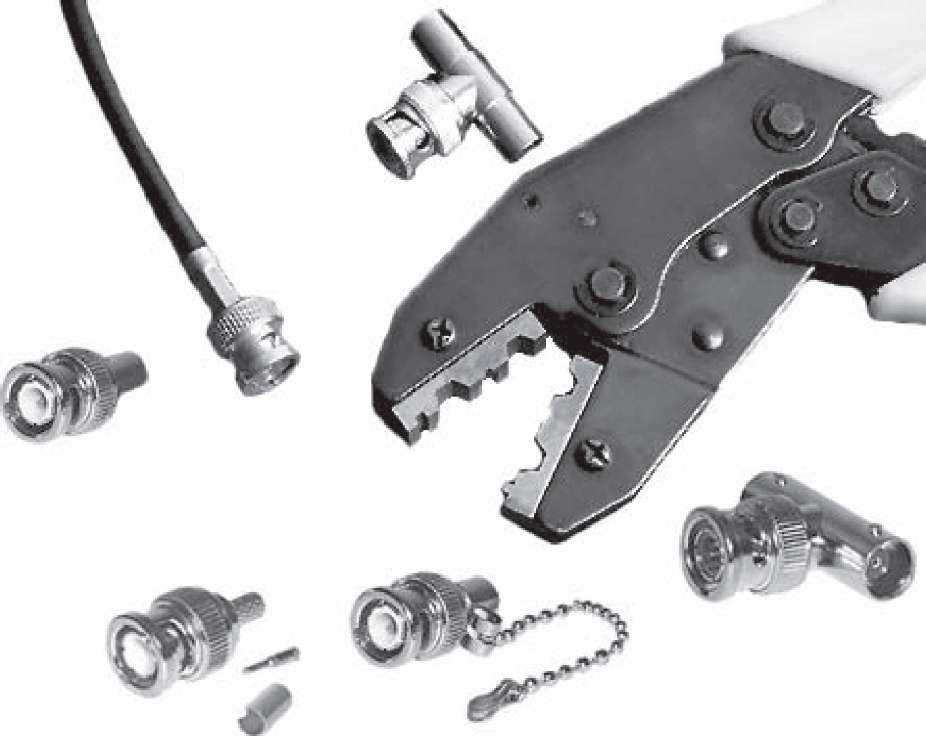

Рис. 1. Детали и инструмент, необходимые для соединения компьютеров с помощью коаксиального кабеля

О том, как правильно обжать коннекторы, см. главу 8 раздел «Подготовка кабеля». В данном случае нужно обжать только два коннектора.

Затем, предварительно надев на каждую сетевую карту по Т-коннектору, соедините один из концов Т-коннектора приготовленным кабелем. На второй конец каждого Т-коннектора наденьте терминатор.

Один из терминаторов должен иметь цепочку, которую желательно соединить с заземлением. Если этого не сделать, то может выйти из строя одна из сетевых карт.

Как правило, на задней панели сетевой карты присутствует как минимум два индикатора, один из которых сигнализирует о наличии соединения, а второй - о его скорости.

Если при подключении не было допущено ошибок, то индикатор соединения должен гореть на обеих сетевых картах. Если индикатор не горит, то, возможно, по следующим причинам:

• была допущена ошибка при обжиме коннекторов;

• сетевая карта частично вылезла из слота;

• неисправен слот, в который установлена сетевая карта;

• неисправна сетевая карта.

Если индикатор соединения горит на двух сетевых картах, то, значит, соединение установлено. Теперь, чтобы компьютеры могли обмениваться между собой информацией, нужно установить драйверы, сетевые протоколы и настроить права доступа к ресурсам. О том, как это правильно сделать, читайте в части 3, посвященной вопросам настройки программного обеспечения.

Если индикатор не горит, то неисправность нужно искать в соединительном кабеле или в сетевых адаптерах.

2. Соединение с помощью кабеля на основе витой пары

Как уже упоминалось, использование кабеля на основе витой пары позволяет добиться хороших показателей быстродействия сети. При использовании кабеля пятой категории теоретическая скорость передачи данных составляет 100 Мбит/с, а при соединении двух компьютеров она почти равна реальной.

Для соединения двух компьютеров с помощью кабеля на основе витой пары понадобится два коннектора с двумя колпачками (можно и без них), отрезок кабеля нужной длины и соответствующий инструмент (рис. 2). Однако в этом случае при обжиме коннекторов нужно придерживаться немного других правил, чем когда компьютеры соединяются посредством коммутаторов или другого оборудования.

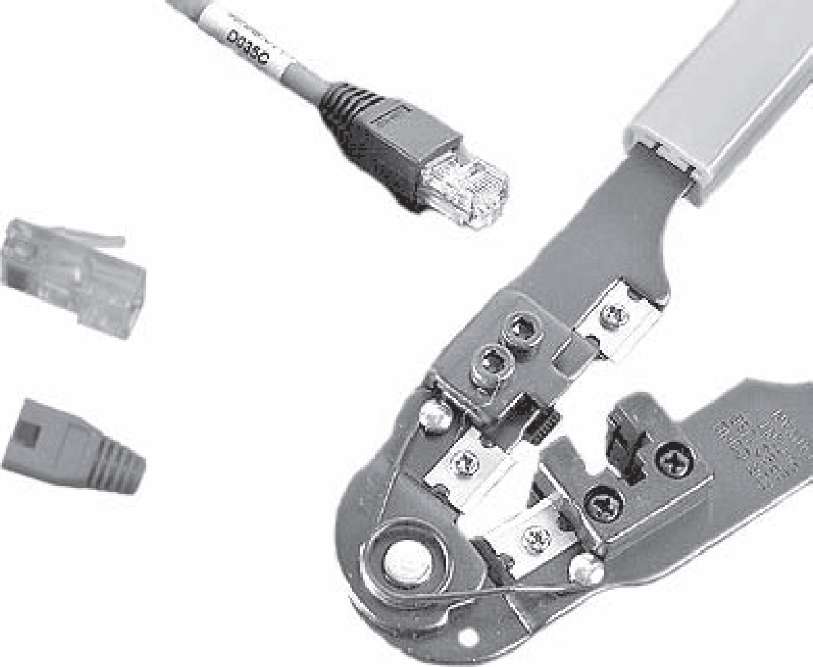

Рис. 2. Детали и инструмент, необходимые для соединения компьютеров с помощью кабеля на основе витой пары

Кабель, созданный по таким правилам, называется кросс-овер-кабелем, или перевернутым кабелем. Прежде чем рассказывать о принципе его создания, коротко рассмотрим структуру самого кабеля.

Возьмем для примера восьмижильный кабель. В кабеле пятой категории для передачи и приема данных, соответственно, используется по четыре проводника.

Чтобы соединить два компьютера, не используя концентратор, нужно поменять местами некоторые пары проводников. Изначально проводники расположены в коннекторе согласно стандарту EIA/TIA-568B (рис. 3).

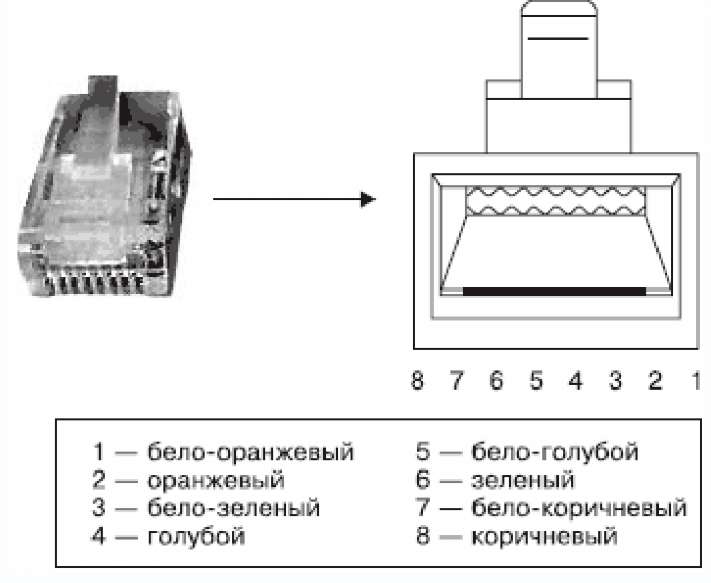

Рис. 3. Стандартное расположение проводников в разъеме

В табл. 1 показано, какие из проводников нужно поменять местами, чтобы получить кабель кроссовер.

Таблица 1. Распайка контактов кроссовер кабеля

Первый RJ-45-разъем	Цвет провода	Второй RJ-45-разъем
Первый контакт	Бело-оранжевый	Третий контакт
Второй контакт	Оранжевый	Шестой контак у
Третий контакт	Бело- зеленый	Первый контакт
Четвертый контакт	Голубой	Четвертый контакт
Пятый контакт	Бело-голубой	Пятый контакт
Шестой контакт	Зеленый	Второй контакт
Седьмой контакт	Бело-коричневый	Восьмой контакт
Восьмой контакт	Коричневый	Седьмой контакт

Собрав кабель, остается подключить его к сетевым картам. Если индикатор подключения на сетевой карте не горит, то, значит, была допущена ошибка при обжиме кабелей, конечно, если сетевая карта заведомо исправна.

Теперь остается только настроить параметры сетевого окружения.
