Схемы тормозного оборудования вагонов Пассажирские вагоны

Воздухораспределитель 13 № 292-001 и электровоздухораспределитель 12 № 305-000 установлены на рабочей камере 11, которая смонтирована на кронштейне задней крышки тормозного цилиндра (ТЦ) 14 диаметром 356 мм. Под вагоном также расположены магистральная труба 17 диаметром ?" (32 мм), концевые краны 2 № 190 с соединительными рукавами 1 и пылеловка 8. Тормозная магистраль (ТМ) 17 через разобщительный кран 10 соединена трубопроводом (отводом) 9 с воздухораспределителем 13. Соединительные рукава 1 оборудованы универсальными головками № 369А и закреплены на изолированных подвесках 7.

В каждом пассажирском вагоне имеется не менее трех стоп-кранов 4, два из которых расположены в тамбурах вагонов. Запасный резервуар (ЗР) 16 объемом 78 л соединен трубой диаметром 1" (25,4 мм) с кронштейном задней крышки тормозного цилиндра 14. На трубе от запасного резервуара к ТЦ установлен выпускной клапан 15 № 31. На некоторых типах пассажирских вагонов рабочая камера 11 с воздухораспределителями 12 и 13 установлены на отдельном кронштейне, а тормозной цилиндр 14 имеет обычную крышку. Рабочий и контрольный электрические провода электропневматического тормоза (ЭПТ) уложены в стальной трубе 6 и подведены к концевым двухтрубным 3 № 316 и средней 5 трехтрубной № 317 коробкам. От средней коробки 5 провод в металлической трубе подходит к рабочей камере 11 электровоздухораспределителя 12, а от концевых коробок 3 - к контактам в соединительной головке № 369А междувагонного рукава 1.  При зарядке и отпуске тормоза воздух из ТМ через воздухораспределитель 13 поступает в запасный резервуар 16, а тормозной цилиндр 14 через воздухораспределитель (или электровоздухораспределитель) сообщен с атмосферой.  При пневматическом торможении сжатый воздух из ЗР поступает в ТЦ через воздухораспределитель, который отключает тормозной цилиндр 14 от атмосферы и сообщает его с запасным резервуаром 16. При полном торможении давление в запасном резервуаре и тормозном выравниваются. При торможении ЭПТ сжатый воздух  из ЗР поступает в ТЦ через электровоздухораспределитель 12.

Грузовые вагоны

Двухкамерный резервуар 7 прикреплен к раме вагона четырьмя болтами и соединен трубопроводом диаметром ?" (19 мм) с пылеловкой 5 через разобщительный кран 8 № 372. С запасным резервуаром (ЗР) 11 объемом 78 л и тормозным цилиндром (ТЦ) 13 диаметром 14" (356 мм) двухкамерный резервуар соединен через автоматический регулятор режимов торможения (авторежим) 12 № 265А. К двухкамерному резервуару 7 прикреплены магистральная 9 и главная 6 части воздухораспределителя № 433.

Увеличить изображение

На магистральной трубе 4 диаметром ?" (32 мм) расположены концевые краны 2 № 190 и соединительные рукава 1 №Р17. Концевые краны установлены с поворотом на 60° относительно горизонтальной оси. Это улучшает работу рукавов в кривых участках пути и устраняет удары головок рукавов при следовании через горочные замедлители.  Стоп-кран 3 со снятой ручкой ставят только на вагонах с тормозной площадкой.  При зарядке и отпуске тормоза сжатый воздух из тормозной магистрали (ТМ) поступает в двухкамерный резервуар 7 и заполняет золотниковую и рабочую камеру воздухораспределителя, а также запасный резервуар 11. Тормозной цилиндр 13 сообщается с атмосферой через авторежим 12 и главную часть 6 воздухораспределителя. При понижении давления в ТМ темпом служебного или экстренного торможения воздухораспределитель разобщает ТЦ 13 от атмосферы и сообщает его с запасным резервуаром 11 через авторежим 12.  На вагонах без авторежима давление в ТЦ устанавливается ручным переключателем режимов торможения воздухораспределителя в зависимости от загрузки вагона и типа колодок. На вагонах с авторежимом рукоятку переключателя режимов торможения закрепляют в положение среднего режима при композиционных колодках или в положении груженого режима - при чугунных колодках. После чего рукоятка переключателя должна быть снята.  Рефрижераторный подвижной состав имеет аналогичное тормозное оборудование, но без авторежима 12.

ОСНОВНЫЕ СВЕДЕНИЯ О КОМПРЕССОРАХ

Компрессоры предназначены для обеспечения сжатым воздухом тормозной сети поезда и пневматической сети вспомогательных аппаратов: электропневматических контакторов, реверсоров, песочниц и др.  Применяемые на подвижном составе компрессоры классифицируются по следующим признакам:

• по числу цилиндров (одноцилиндровые, двухцилиндровые и т.д.);

• по расположению цилиндров (горизонтальные, вертикальные, V - образные и W - образные);

• по числу ступеней сжатия (одноступенчатые и двухступенчатые);

• по типу привода (с приводом от электродвигателя или от двигателя внутреннего сгорания).

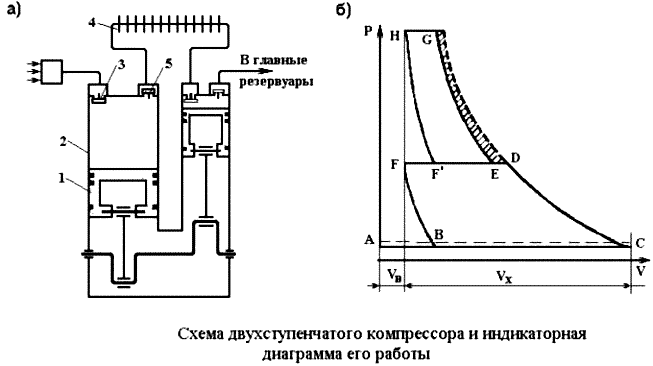

По назначению локомотивные компрессоры делятся на основные и вспомогательные.  Вспомогательные компрессоры применяются на электроподвижном составе и предназначены для наполнения сжатым воздухом пневматических магистралей, например, главного воздушного выключателя, блокирования щитов высоковольтной камеры и токоприемника при отсутствии сжатого воздуха в главных резервуарах (ГР) и резервуаре токоприемника.  Компрессоры должны полностью обеспечивать потребность в сжатом воздухе при максимальных расходах и утечках его в поезде. Во избежание перегрева режим работы компрессора устанавливается повторно-кратковременным. При этом продолжительность включения (ПВ) компрессора под нагрузкой допускается не более 50%, а продолжительность цикла до 10 мин.  Основные компрессоры, применяемые на подвижном составе, как правило, являются двухступенчатыми. Сжатие воздуха в них происходит последовательно в двух цилиндрах с промежуточным охлаждением между ступенями. Схема такого компрессора и теоретическая индикаторная диаграмма его работы в координатах (р - V) показаны на рисунке.

1- поршень, 2- цилиндр первой ступени, 3- всасывающий клапан, 4- холодильник, 5- нагнетательный клапан, V - объем всасываемого воздуха, Vв - объем пространства над поршнем в его верхнем положении (объем вредного пространств а), Vх - полный объем, описываемый поршнем при ходе из одного крайнего положения в другое. При первом ходе вниз поршня 1 открывается всасывающий клапан 3, и в цилиндр 2 первой ступени поступает воздух из атмосферы (Ат) при постоянном давлении. Линия всасывания АС (Рис. 3.1. б) располагается ниже пунктирной линии атмосферного барометрического давления на величину потерь на преодоление сопротивления  всасывающего клапана. При ходе поршня 1 вверх всасывающий клапан 3 закрывается, объем рабочего пространства цилиндра 2 уменьшается и воздух сжимается по линии CD до давления в холодильнике 4, после чего открывается нагнетательный клапан 5 и происходит выталкивание сжатого воздуха в холодильник по линии нагнетания DF с постоянным противодавлением.  В процессе последующего хода поршня 1 вниз происходит расширение оставшегося во вредном пространстве (объем пространства над поршнем в его верхнем положении) сжатого воздуха по линии FB до тех пор, пока давление в рабочей полости не понизится до определенной величины и всасывающий клапан 3 откроется атмосферным давлением. Далее процесс повторяется. На первой ступени воздух сжимается до давления 2,0 – 4,0 кгс/см2.  Аналогично работает вторая ступень компрессора со всасыванием воздуха из холодильника 4 по линии FE, сжатием по линии EG, нагнетанием в главные резервуары по линии GH, расширением во вредном пространстве цилиндра второй ступени по линии HF'. Заштрихованная площадь индикаторной диаграммы характеризует уменьшение работы сжатия за счет охлаждения воздуха между ступенями.  Сжатие воздуха сопровождается выделением тепла. В зависимости от интенсивности охлаждения и количества тепла, отбираемого от сжимаемого воздуха, линия сжатия может быть изотермой, когда отводится все выделяющееся тепло и температура остается постоянной, адиабатой, когда процесс сжатия идет без отвода тепла, или политропой при частичном отводе выделяющегося тепла.  Адиабатический и изотермический процессы сжатия являются теоретическими. Действительный процесс сжатия является политропным.  Основными показателями работы компрессора являются производительность (подача), объемный, изотермический и механический к.п.д.  Производительностью компрессора называется объем воздуха, нагнетаемый компрессором в резервуар в единицу времени, замененный на выходе из компрессора, но пересчитанный на условия всасывания. В практической деятельности с достаточной точностью для определения  производительности можно пользоваться следующей формулой:

где:

• V - объем резервуара, л;

• Р2 - конечное давление в резервуаре, кгс/см2;

• Р1 - начальное давление в резервуаре, кгс/см2;

• t - время повышения давления в резервуаре с начального до конечного давления.

Производительность компрессора локомотива определяют по времени повышения давления в ГР с 7,0 до 8,0 кгс/см2. Объемный к.п.д. характеризует уменьшение производительности компрессора под влиянием вредного пространства; он зависит от величины вредного пространства и давления. Объемный к.п.д. одной ступени  определяется по формуле:

где: V- объемы всасываемого воздуха; Vх - полный объем, описываемый поршнем при ходе их одного крайнего положения в другое.

Двухступенчатое сжатие позволяет понижать температуру воздуха в конце сжатия, улучшить условия смазки компрессора и уменьшить потребляемую компрессором мощность за счет работы, сэкономленной благодаря охлаждению воздуха в промежуточном холодильнике, а также повысить объемный к.п.д. за счет уменьшения соотношения давлений нагнетания и всасывания.  Совершенство компрессора оценивается изотермическим к.п.д.

где: Nиз - мощность, затрачиваемая теоретически при изотермическом сжатии; Nк - мощность, необходимая для привода компрессора.  Механический к.п.д. компрессора учитывает потери на трение в самом компрессоре и потери на привод вспомогательных механизмов - вентилятора и масляного насоса.

где: Nк - индикаторная мощность (мощность, которая затрачивается на сжатие воздуха, определяемая по реальной индикаторной диаграмме). Для транспортных двухступенчатых компрессоров объемный к.п.д = 0,7 – 0,75; изотермический к.п.д. = 0,40 – 0,55; механический к.п.д = 0,79 – 0,82.

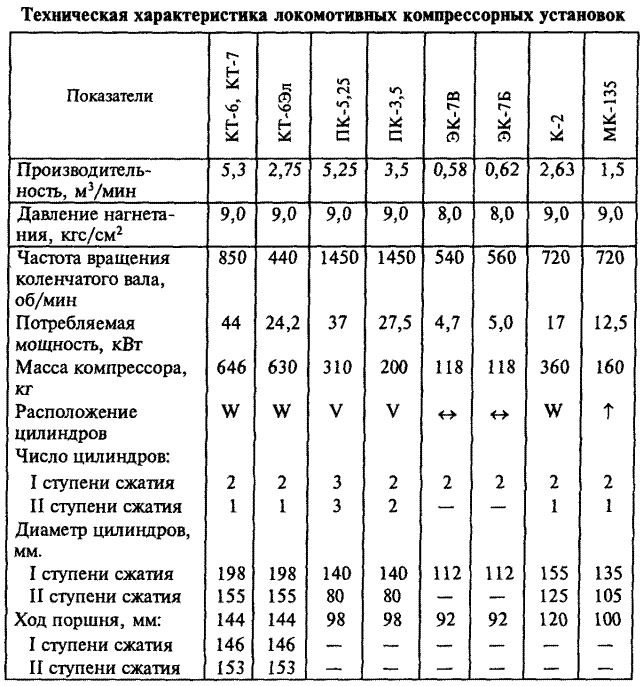

Основные характеристики компрессоров, применяющихся на подвижном составе железных дорог России приведены в таблице.
