3.4.2 Построение кривой сушки

Цель работы: построение кривой сушки.

Краткая характеристика камеры:

тип: CM3000-60, камера периодического действия;

количество штабелей: 5;

размеры штабеля, м: ширина –1,1;

высота –3,8;

длина –6,0;

калориферы: тип – биметаллические;

количество – 1;

вентиляторы: тип – реверсивные №4;

количество – 5;

мощность, кВт – 4,0;

загружаемый материал: порода – сосна;

характер обреза – необрезная;

толщина, мм – 50;

ширина, мм – 70…200;

длина, мм – 6000;

объем, м³ – 7…8;

начальная влажность, % – 65.

Для сушки пиломатериалов используется нестандартные режимы, характерные для используемого теплового оборудования.

Нормативный режим сушки представлен в таблице 3.6.

Таблица 3.6 – Режим сушки

Средняя влажность, %	t, °С	∆t,°С	Время τ, ч
Wн -35	70	4
35-25	74	7
25- Wк	92	25

Карта сушки представлена в виде таблицы 3.7.

Таблица 3.7 – Карта сушки

Дата	текущее время	t, 0C	дата	текущее время	t, 0C	дата	текущее время	t, 0C	дата	текущее время	t, 0C
18.07	20	56	21.07	8 10 12 14 16	60 58 60 60 60	24.07	8 10 12 14 16	56 56 60 66 66	27.07	8 10 12 14 16	66 66 64 64 64
19.07	8 10 12 14 16	56 56 58 58 58	22.07	8 10 12 14 16	62 62 62 62 62	25.07	8 10 12 14 16	62 62 64 64 64	28.07	8 10 12 14 16	60 62 62 60 64
20.07	8 10 12 14 16	60 60 60 60 60	23.07	8 10 12 14 16	56 56 56 56 56	26.07	8 10 12 14 16	66 66 64 64 64	29.07	8 10 12 14 16	64 64 64 64 66

Продолжение таблицы 3.7

Дата	текущее время	t, 0C	дата	текущее время	t, 0C
30.07	8 10 12 14 16	66 66 66 66 66	31.07	8 10 12 14 16	68 68 68 70 70

По данным таблицы 3.7 строим кривую сушки (рисунок 3.25)

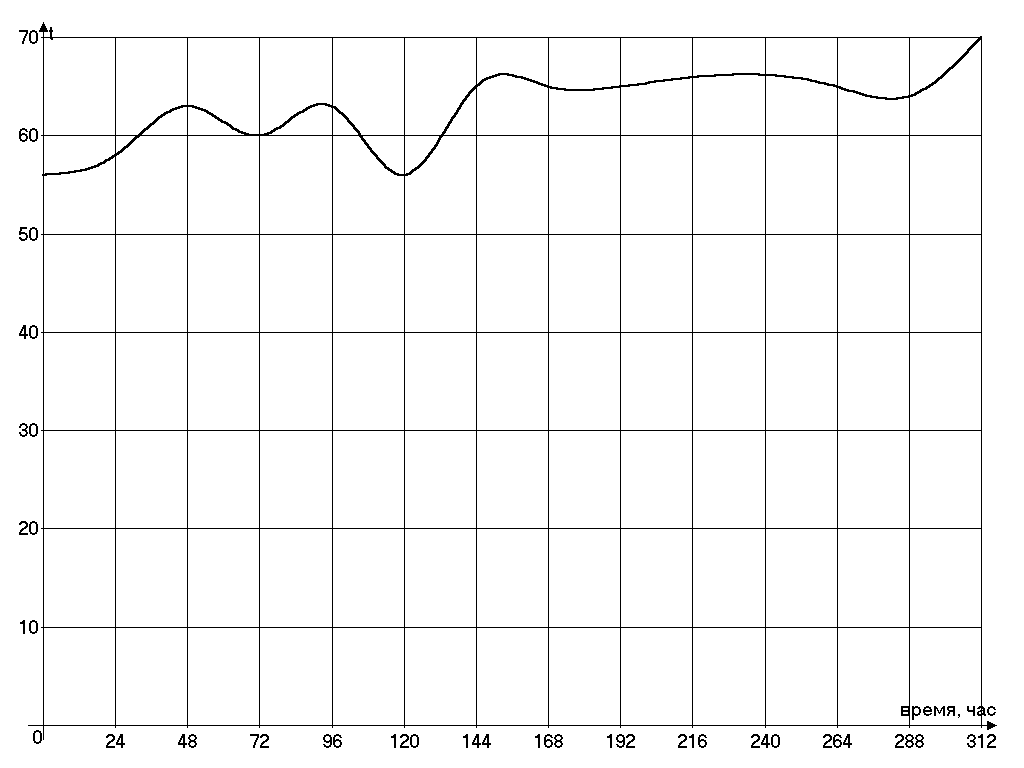

Рисунок 3.25 – Кривая сушки

Карта сушки отображает основные параметры процесса сушки: продолжительность, температура, дата загрузки и выгрузки, порода, назначение, размеры и объем.

Анализируя карту сушки можно проследить изменение температуры от времени.
