2.1.15 Лесопильная рама 2р75–1. Технические данные станка

Лесопильная рама 2Р75-1 – быстроходная двухэтажная, одношатунная с непрерывной подачей. Она предназначена для распиловки бревен длиной от 3,2 до 9 м и диаметром до 520 мм. Главный вал делает 320 об/мин. Просвет пильной рамки 0,75 м, ход 0,6 м. В пильной рамке может быть установлено до 12 пил. Механизм подачи – четырехвальцовый, имеет индивидуальный привод. Величина посылки  изменяется до 65 мм/об (при этом автоматически изменяется и уклон пил). Верхние вальцы поднимаются при помощи гидроцилиндров; натяжение пил также производится гидроприводом. Бревна в раму подаются впередирамными тележками. Выходящие из рамы распиленные бревна направляются ножами. Рама приводится в действие электродвигателями, суммарная мощность которых 127 кВт. Производительность рамы около 20 м³/ч. Технологические характеристики лесопильной рамы приведены в таблице 2.4.

Прижим бруса в лесопильной раме второго ряда осуществляется собственным весом вальца и силой растяжения пружин, при этом расстояние между передним и задним верхними вальцами должно быть на 25—30 мм меньше толщины распиливаемого бруса.

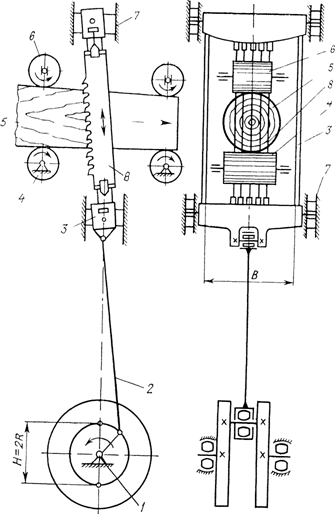

Пильная рамка состоит из верхней и нижней стальных поперечин, соединенных стойками из труб. Принципиальная схема лесопильной рамы показана на рис.2.1.6.1.

Под действием кривошипно-шатунного механизма 2 с главным валом 1 пильная рамка 3, в который натянуты пилы 8, совершает возвратно-поступательное движение в направляющих 7. Поскольку рамка установлена с некоторым на­клоном, то при движении вниз пилы врезаются в древесину, а при движении вверх зубья отводятся от дна пропила; Распиливаемое бревно 5 надвигается на пилы с помощью нижних 4 и верхних 6 вальцев. Нижние вальцы не меняют своего положения, а верхние являются «плавающими», высота их меняется в зависимости от изменения диаметра распиливаемого бревна или толщины бруса.

Таблица 2.4 – Технические характеристики лесопильной рамы

Наименование параметра	Данные
1	2
Ширина просвета пильной рамки, мм	750
Ход пильной рамки, мм	600
диаметр распиливаемых бревен : наибольший , мм наименьший, мм	520 100
Длина распиливаемых бревен, мм:
Наименьшая	3000
Наибольшая	7500
Частота вращения коленчатого вала, мин-1	325
1	2
Подача бревна или бруса на один двойной ход пильной рамки, мм	9…65
Число пил в поставе, шт.:
Наибольшее	12
Наименьшее	3
Габариты лесопильной рамы, мм	3635х2890х5439
Масса лесопильной рамы, т	17,0
Общая установленная мощность, кВт	179⁄183
наименьшая толщина выпиливаемой доски, мм	16

Рисунок 2.1- Принципиальная схема лесопильной рамы
