1.2.1 Токарная

- Оборудование: токарный станок.

- Инструмент: резец проходной отогнутый, резец проходной.

- Приспособление для закрепления детали: 3-х кулачковый патрон.

- Требуемая последовательность действий:

• Установить и закрепить заготовку;

• Подрезать торец, сохраняя размер 11 В8 (чистовая обработка) рис. 1;

• Притупить острые кромки.

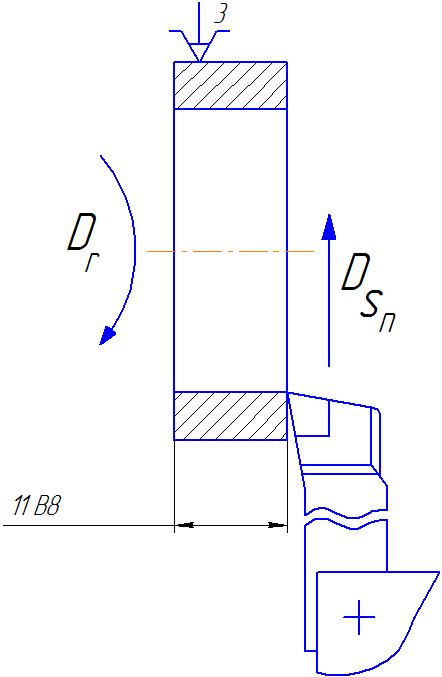

Рис.1 Подрезка торца

1.2.2 Токарная

- Оборудование: токарный станок.

- Инструмент: резец проходной отогнутый, резец проходной.

- Приспособление для закрепления детали: 3-х кулачковый патрон.

- Требуемая последовательность действий:

• Установить и закрепить заготовку;

• Подрезать торец заготовки в размер (Т.е. 9С5+1,5В8) рис. 2;

• Расточить отверстие 91 на проход рис. 3;

• Расточить отверстие 95 на длину L= на рис. 4 и рис.5;

• Притупить острые кромки.

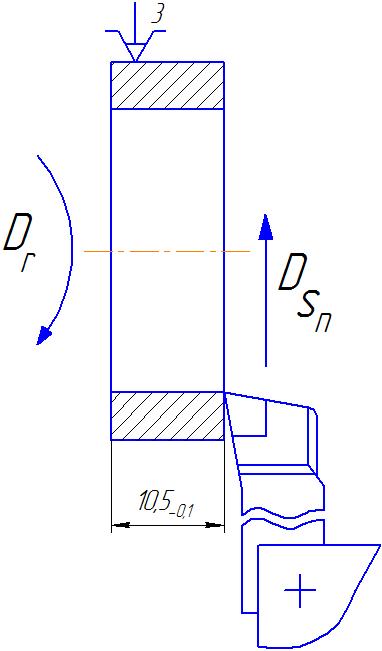

Рис.2 Подрезка торца

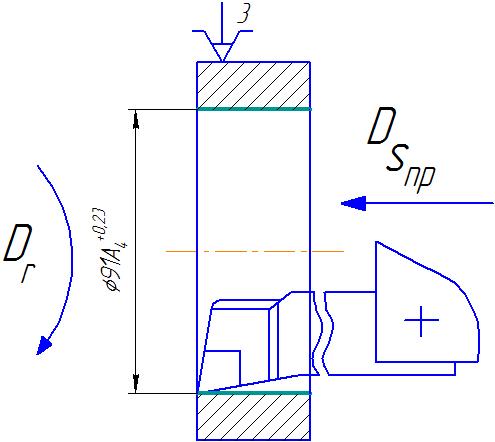

Рис.3 Точение отверстия

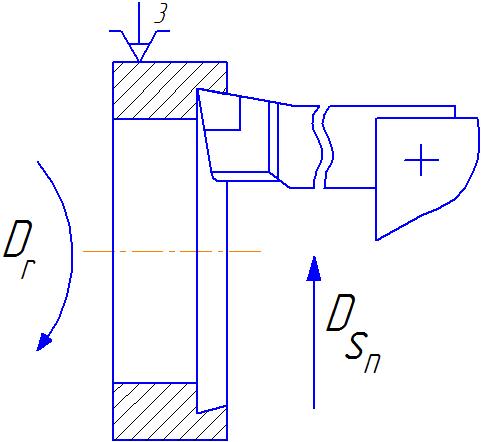

Рис.4

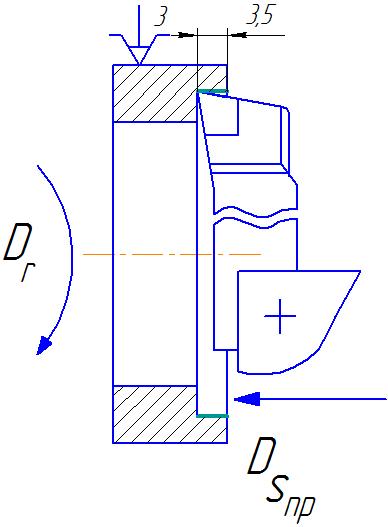

Рис.5

1.2.3 Фрезерная

- Оборудование: фрезерный станок.

- Инструмент: фреза концевая диаметром 4 мм.

- Приспособление для закрепления детали: 3-х кулачковый патрон.

- Требуемая последовательность действий:

• Фрезеровать 4 выемки, выдерживая размеры: ; диаметр ; радиус R2; ; на глубину рис.6.

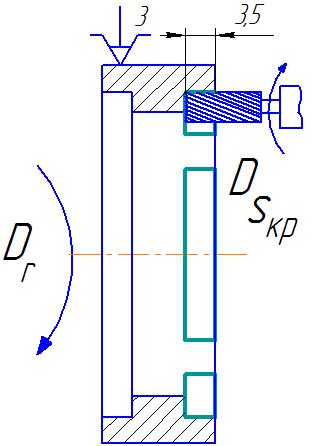

Рис.6 Фрезерование

1.2.4 Слесарная

- Требуемая последовательность действий:

• Зачистить заусенцы после фрезерования.

1.2.5 Токарная

- Оборудование: токарно-винтовой станок.

- Инструмент: резец резьбовой.

- Приспособление для закрепления детали: 3-х кулачковый патрон (оправка цеховая приточенная по ).

- Требуемая последовательность действий:

• Установить и закрепить заготовку на оправке;

• Проточить цилиндр на проход под резьбу М100х1,5-2а-левая рис.7;

• Нарезать резьбу М100х1,5-6е-левая рис.8;

• Обточить фаски 1,6 х рис.9;

• Притупить острые кромки.

Р ис.7

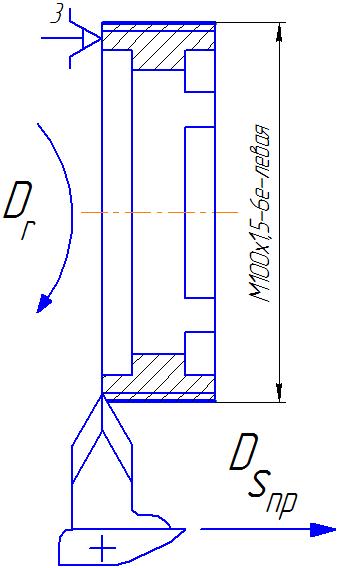

Точение цилиндра Рис.8 Нанесение резьбы

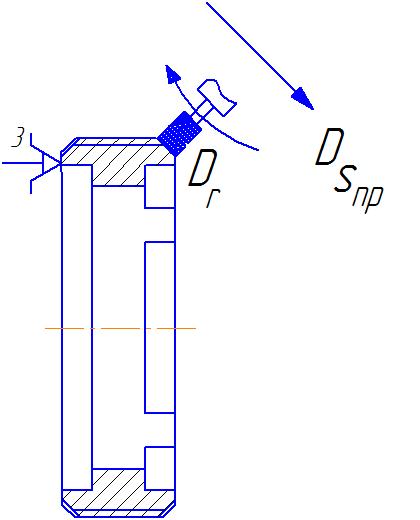

Рис.9 Снятие фаски

1.2.6 Фрезерная

- Оборудование: фрезерный станок.

- Инструмент: фреза концевая диаметром 3 мм.

- Приспособление для закрепления детали: 3-х кулачковый патрон (оправка цеховая приточенная по ).

- Требуемая последовательность действий:

• Установить и закрепить заготовку;

• Фрезеровать с поворотом шпинделя станка 4 скоса под выдерживая размеры ; 0,7min; 1,8 согласно чертежу, рис.10.

Рис.10 Фрезерование пазов

1.2.7 Слесарная

- Требуемая последовательность действий:

• Зачистить заусенцы после фрезерования.

1.3 Средства контроля и измерительный инструмент

Штангенсциркуль ЩЦ – 1 – 120 – 0,1.

Штангенсциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейной для измерения глубин.

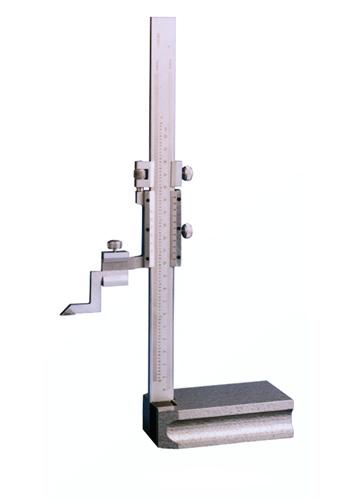

Штангенрейсмас ШРК – 250 – 0,02 ГОСТ 164 – 90

Штангенрейсмас – прибор, предназначенный для измерения высоты и разметки. По принципу действия ШРК аналогичен ШЦ.

Т акже использовались:

Бесшкальные измерительные инструменты-калибры:

А) Пробка

Б) Скоба
