1. Характеристика и краткое описание локомотива 3тэ10м.

Тепловоз – автономный локомотив двигателем которого является двигатель внутреннего сгорания, обычно дизель. Дизель тепловоза преобразует энергию жидкого топлива в механическую работу вращения коленчатого вала, от которого вращение через передачу получают движущиеся колёса. Дизель плохо приспособлен к переменным режимам работы, которые характерны для наземных транспортных машин. Его мощность прямо пропорциональна частоте вращения коленчатого вала, поэтому более выгодная её работа в постоянном режиме, при максимальной частоте вращения коленчатого вала. Для обеспечения возможности работы дизеля с постоянной частотой вращения вала и передаче от его вала энергии движущимся колёсным парам служит специальное промежуточное устройство – тяговая передача тепловоза, которая приспосабливает дизель к условиям работы локомотива.

Тепловозы могут быть классифицированы по ряду признаков. По роду службы их можно разделить на пассажирские , грузовые, маневровые, промышленного транспорта, универсальные, предназначенные для выполнения различных работ. Назначение тепловоза определяют его технические характеристики, конструктивное исполнение, выбор типа двигателя, передачи, экипажной части. На магистральной железной дороге эксплуатируются тепловозы с электрической и гидравлической передачами, промышленные тепловозы малой мощности выполняют и с механической передачей. По устройству ходовых частей различают тепловозы тележного типа и с жёсткой рамой (бестележные); в основном выпускают тепловозы тележного типа. Тепловозы также делятся по ширине рельсовой колеи, на которой они эксплуатируются, - нормальной (широкой) колеи 1520мм на отечественных железных дорогах и 1435мм в большинстве зарубежных стран; узкой колеи (от 600 до 1000-1100мм).

Выпускаются тепловозы одно-, двух- и многосекционные. Каждая секция представляет собой локомотив, имеющий кабину управления, и в качестве необходимости может эксплуатироваться отдельно. Из отдельных секций можно сформировать тепловоз практически любой. Односекционные поездные тепловозы имеют для управления две кабины машиниста; двухсекционные - по одной кабине на секцию; многосекционные тепловозы в промежуточных секциях кабины не имеют, так как управляются из кабин голосовых секций.

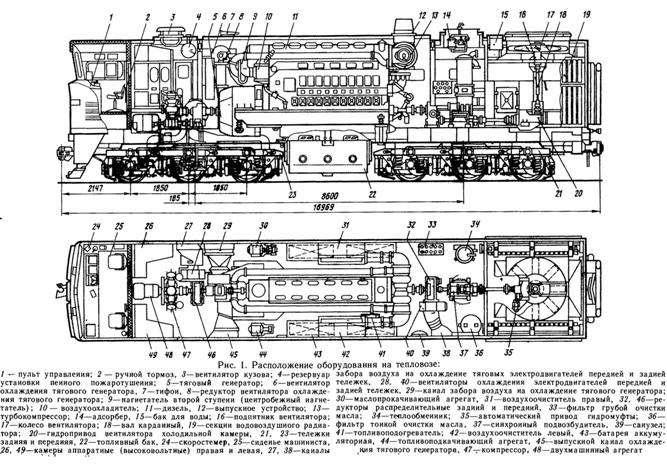

Тепловозы типа ТЭ10М выпускаются производственным объединением «Ворошиловградтепловоз» в двух исполнениях: двухсекционные общей мощностью 4412 кВт —2ТЭ10М и трехсекционные общей мощностью 6618 кВт — ЗТЭ10М- Тепловоз 2ТЭ10М состоит из двух однокабинных секций (А и Б), одинаковых по конструкции (рис. 1), а ЗТЭ10М, кроме того, имеет среднюю секцию (В) без кабины управления. Средняя секция имеет возможность самостоятельного передвижения, но не может быть использована как самостоятельная тяговая единица. Секции тепловоза соединяются между собой автосцепкой СА-3, а для обеспечения перехода членов локомотивной бригады из секции в секцию оборудованы переходными тамбурами. Все оборудование тепловоза расположено в кузове с несущей главной рамой. Кузов тепловоза состоит из четырех основных частей: кабины машиниста или тамбура средней секции, проставки (кузов над аппаратными камерами), кузова над дизелем, имеющего горизонтальный разъем, и холодильной камеры. Кабина машиниста имеет надежную шумоизоляцию, а лобовые ее окна застеклены трехслойным стеклом. В кабине выполнены лючки естественной вентиляции. Через люк на крыше проставки можно снять компрессор, а через люки на крыше кузова над дизелем — демонтировать узлы дизеля и вынуть акку-муляторные батареи. Люк на крыше холодильной камеры позволяет .при помощи специального приспособления демонтировать гидропривод”вентилятора. На тепловозах ти/ia ТЭ10М, так же как и на тепловозах серий 2ТЭЮЛ и 2ТЭ10В, в качестве силовой установки применен дизель-генератор 10Д100 мощностью 2206 кВт, состоящий из двухтактного дизеля 10 ДН 20,7/2 Х25.4 с газотурбинным наддувом и тягового генератора постоянного тока ГП-311Б, смонтированных на единой поддизельной раме и соединенных между собой полужесткой пластинчатой муфтой. Дизель работает на дизельном топливе, поступающем из топливного бака (вместимость 7300 л), расположенного под главной рамой тепловоза в средней ее части и соединенного с дизелем системой топливопроводов через фильтры и топливоподогреватель. Пуск дизеля осуществляется от щелочной аккумуляторной батареи, расположенной в четырех отсеках (ящиках) внутри кузова тепловоза. Аккумулляторная батарея состоит из 46 элементов. От аккумуляторной батареи питается радиостанция 42 РТМ-А2-ЧМ, установленная в кабине машиниста, и система локомотивной сигнализации (АЛСН), а также при неработающем дизель-генераторе — цепи управления и освещения. Выработанный тяговым генератором постоянный ток подается на шесть тяговых электродвигателей ЭД-118А или ЭД-118Б, которые через одноступенчатые тяговые редукторы с упругими ведомыми зубчатыми колесами приводят во вращение колесные пары тепловоза. Необходимый диапазон использования постоянной мощности дизеля по скорости тепловоза достигается ослаблением возбуждения тяговых двигателей автоматически в зависимости от режима работы тягового генератора и тяговых электродвигателей в две ступени —36 и 60%. Воздух для дизеля поступает через подвижные жалюзи и двухступенчатые фильтры непрерывного действия. Первая ступень очистки — кассеты, состоящие из набора металлических сеток, заключенные во вращающуюся в масляной ванне обойму. Частота вращения примерно 1—2 об/ч. Вторая ступень — неподвижные кассеты из набора металлических сеток. Степень очистки воздуха от пыли 96—97%. Подвижные жалюзи и система блокировки позволяют забирать воздух как снаружи, так и изнутри кузова. При этом жалюзи закрывают, а очистка воздуха происходит только во второй ступени. Вода дизеля охлаждается по двухконтурной системе в холодильной камере, оборудованной радиаторными секциями, расположенными в два яруса и в один ряд, при помощи вентилятора, который просасывает наружный воздух через боковые жалюзи и секции радиатора. Управление вентилятором холодильника, а также боковыми и верхними жалюзи осуществляется как автоматически, так и дистанционно при помощи тумблеров. Вентилятор холодильника приводится во вращение через систему валов с пластинчатыми муфтами, задний распределительный редуктор и гидропривод вентилятора. Масло дизеля охлаждается в водомасляном теплообменнике. Тяговые двигатели охлаждаются воздухом, нагнетаемым центробежными вентиляторами через каналы, расположенные в главной раме тепловоза. Колеса вентиляторов получают вращение от заднего и переднего распределительных редукторов, на валах которых они установлены. Применение разъемов в электрической проводке по кузову и в уплотнительных поясах крыши позволяет быстро проводить необходимые работы по снятию люков и съемной части кузова для демонтажа оборудования. Главная рама испытывает нагрузку от массы всех находящихся на ней агрегатов и сборочных единиц, передает тяговые и тормозные усилия, а также воспринимает динамические нагрузки. Рама тепловоза опирается на две бесчелюстные тележки с односторонним расположением тяговых двигателей «носиками» к середине локомотива для улучшения его тяговых качеств. Тележка имеет упругое поперечное перемещение на ±40 мм относительно рамы тепловоза. Рессорное подвешивание индивидуальное. На двух боковых приливах каждой буксы установлено по тройному комплекту пружин. Кузов опирается на тележки через 8 комплектов резинометаллических опор. Вертикальные колебания надрессорного строения гасятся фрикционными гасителями колебаний. Рычажная передача тормоза тележки с индивидуальными тормозными цилиндрами для каждой колесной пары. Подвеска тягового двигателя опорно-осевая с моторно-осевыми подшипниками скольжения, система смазки его польстерная. Проходят эксплуатационные испытания тяговые электродвигатели с принудительной системой смазки и подвеской двигателя к раме через обрезиненный поводок. Конструкция и оборудование кабины машиниста создают хорошие условия для работы локомотивных бригад в соответствии с требованиями промышленной санитарии. Отопительно-вентиляционный агрегат обогревает кабину машиниста в зимнее время и вентилирует в летнее. Испытываются в эксплуатации партии тепловозов с кондиционерами воздуха. Теплый воздух от отопительно-вентиляционного агрегата подается также на лобовые стекла, предохраняя их от замерзания. Для очистки лобовых стекол от загрязнения во время движения локомотива кабина оборудована установкой для обмыва лобовых стекол и стеклоочистителями с пневматическим приводом. Песочная система позволяет для экономии песка подавать его при необходимости только под переднюю колесную пару. Противопожарные средства состоят из воздухопенной установки, ручных огнетушителей в кабине машиниста и дизельном помещении. Воздухопенная противопожарная установка имеет два поста управления, которые расположены в холодильной камере и около тягового генератора слева по ходу тепловоза. Кроме того, тепловоз оборудован автоматической пожарной сигнализацией, радиостанцией, переговорным устройством, автоматической локомотивной сигнализацией. На тепловозах применена комплексная про-тивобоксовочная система, позволяющая повысить коэффициент использования сцепного веса, обеспечить защиту тяговых двигателей от разносного боксования и кругового огня, уменьшить расход песка, износ бандажей и рельсов, а также склонность тепловоза к боксованию.

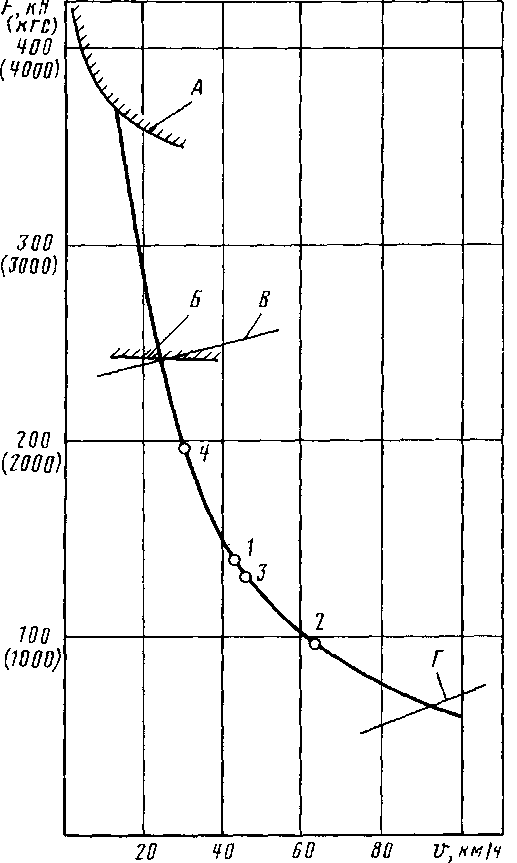

Расчетная тяговая характеристика

Основные технические данные. Одна крайняя секция тепловоза типа ГЭ10М имеет следующие данные.

Род службы...............грузовой, магистральный

Передача................электрическая, постоянного тока

Управление...............дистанционное, из кабины любой крайней секции

Осевая характеристика...........30—30

Мощность дизеля, кВт...........2210

Масса одной секции, т:

служебная..............138±3%

сухая................131,7±3%

Нагрузка от колесной пары на рельсы, кН............. 226 ±3%

Длительная сила тяги, кН..........245

Длительная скорость, км/ч.........24,6

Конструкционная скорость, км/ч.................100

Тип тележки...............бесчелюстная

Ширина колеи, мм.............1520

Диаметр колес по кругу катания, мм..............1050

Минимальный радиус проходимых кривых, м.............125

Габарит................1-Т ГОСТ 9238—82

Длина секции тепловоза по осям автосцепок, мм........... 16 969

Ширина тепловоза (по раме), мм....... 3080

Высота по вентилятору кузова, мм....... 4948

Шкворневая база, мм........... 8600

Колесная база, мм............. 3700

Масса экипировочных материалов, кг:

топливо............... 6300

масло................1500

вода'................1450

песок................1006

Тип тормоза...............Автоматический пневматический, прямодействующий вспомогательный и ручной механического действия

Ручной тормоз удержи вает тепловоз на уклоне при всех заторможенных секциях, %0.........30

Тип автосцепки..............СА-3

Тип букс................поводковые, на роликовых подшипниках с упорным шариковым подшипником
