2)Шланг с металичской навивкой

4SH DN32 P=345

Производитель:

SEL (ТУРЦИЯ)

Условный диаметр:

32 (1.1/4'')

Внутренний диаметр:

31.8 мм

Конструкция шланга:

4SH

Номинальное давление (жидкость):

345 бар

Наружний диаметр:

45.5 мм

Мин. радиус изгиба:

460 мм

Минимальная рабочая температура:

-40 °С

Максимальная рабочая температура:

100 °С

Максимальная температура:

120 °С

Особые свойства:

четыре металлические навивки

Масса:

2.46 кг/м

Рукав (шланг) высокого давления конструкции 4SH. Рукав изготовлен из бензомаслостойкой резины NBR. В качестве корда использована четырехслойная металлическая навивка из высококачественной стали..

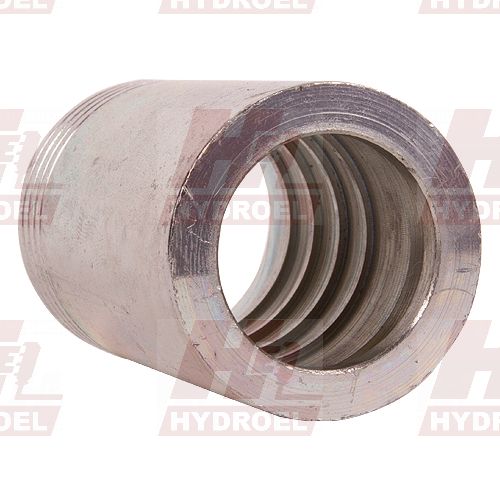

2.Муфты обжимные Муфта dn38 (1.1/2") 2sn (no scive)

Производитель:

(ИТАЛИЯ)

Условный диаметр:

38 (1.1/2'')

Особые свойства:

без снятия слоя

Масса:

0 кг/шт

Муфта гидравлическая для шлангов оплеточной конструкции. Снятие слоя у шланга не требуется.

Партия

Цена, руб

от 1 шт

244,00

Муфта DN32 (1.1/4") 4SH (CS серия,scive)

Производитель:

(ИТАЛИЯ)

Условный диаметр:

32 (1.1/4'')

Особые свойства:

CS серия, со снятием слоя

Масса:

0 кг/шт

Муфта гидравлическая для шлангов навивочной конструкции. CS серия, требуется снятие слоя.

Партия

Цена, руб

от 1 шт

324,00

Конец формы

11. Технологический процесс изготовления РВД.

№ операции

Наименование операции

Описание операции

005

Подготовительная

  1. 1. Перемещение тубы с шлангом РВД со склада к стенду для перемотки и мерной резки.

  2. 2. Проверка и настройка станка для перемотки и мерной резки.

  3. 3. Установка тубы на стенд.

010

Основная

  1. 1. Отрезка шланга высокого давления нужной длины при помощи станка для резки шлангов.

  2. Оборудование: Станок для резки шлангов Finn Power CM35

  3. Материалы: Шланги РВД

Марка шланга

Длина, м

2SN DN 38 P=90

-

4SH DN32 P=345

-

Вспомогательная

1. Перемещение и установка нарезанного шланга на станок для зачистки слоя.

015

Основная

2. Зачистка слоя .

Оборудование: Станок для зачистки слоя

HS 50

Материалы: Шланг РВД отрезанный

Марка шланга

Диаметр, мм

Номинальное давление,Бар

Длина, м

Цена, руб.

2SN DN 38 P=90

38

90

1

652

4SH DN32 P=345

32

345

1

988

Вспомогательная

1. Перемещение и установка нарезанного и зачищенного шланга на обжимной станок.

020

Основная

2.Обжим РВД.

Оборудование: Станок для производства РВД Finn Power P20X.

Материалы:

Муфта сжимная

Марка

муфты

Кол – во, шт.

Цена, руб.

Муфта DN32 (1.1/4") 4SH

1

324

Муфта DN38 (1.1/2") 2SN

1

216

Фитинги

Тип

Резьба

Давление,бар

Угол

Цена,руб

метрические DKM (конус 60°)

  •  10x1

  •  12x1.5

  •  14x1.5

  •  16x1.5

  •  18x1.5

  •  20x1.5

  •  22x1.5

  •  24x1.5

  •  26x1.5

  •  27x1.5

  •  30x1.5

  •  38x1.5

  •  45x1.5

  •  52x1.5

метрические DKO (конус 24°)

  •  12x1.5

  •  14x1.5

  •  16x1.5

  •  18x1.5

  •  20x1.5

  •  22x1.5

  •  24x1.5

  •  26x1.5

  •  30x2

  •  36x2

  •  42x2

  •  45x2

  •  52x2

метрические DKI (внутр. конус 74°)

  •  14x1.5

  •  16x1

  •  16x1.5

  •  18x1.5

  •  20x1.5

  •  22x1.5

  •  24x1.5

  •  27x1.5

  •  33x2

  •  39x1.5

  •  39x2

  •  42x2

  •  52x2

386

метрические и дюймовые JIS

  •  1.1/16''

  •  1.3/16''

  •  1.5/16''

  •  1.5/8''

  •  1.7/8''

  •  1/2''

  •  2.1/2''

  •  3/4''

  •  7/16''

  •  7/8''

  •  9/16''

дюймовые BSP

  •  1''

  •  1.1/2''

  •  1.1/4''

  •  1/2''

  •  1/4''

  •  1/8''

  •  2''

  •  3/4''

  •  3/8''

  •  5/8''

дюймовые JIC

  •  1.1/16''

  •  1.3/16''

  •  1.5/16''

  •  1.5/8''

  •  1.7/8''

  •  1/2''

  •  2.1/2''

  •  3/4''

  •  7/16''

  •  7/8''

  •  9/16''

дюймовые ORFS

  •  1.11/1

  •  1.3/16''

  •  1.7/16''

  •  11/16''

  •  13/16''

  •  2''

  •  9/16''

дюймовые NPTF

  •  1''

  •  1.1/2''

  •  1.1/4''

  •  1/2''

  •  1/4''

  •  1/8''

  •  2''

  •  3/4''

  •  3/8''

фитинги-фланцы

Вспомогательная

  1. 1. Перемещение и установка рукова на стенд для испытания Рвд.

020

Основная

1. Проверка стропы на прочность.

Оборудование: стенд для испытания РВД.

025

Подго товительно - заключительная

  1. 1. Промаркировать, упаковать готовые стропы согласно требованиям.

Заключительная

Транспортировать на склад готовой продукции стропы.
