21 Понятие о проекциях

Существуют различные виды картографической проекции: цилиндрические, конические, многогранные. Любая проекция дает условное искажение изображения Земной поверхности на плоскости.

По характеру искажений: равноугольные (нет искажений в углах), равновеликие (нет искажений в площади), произвольные (есть искажения в углах и площади).

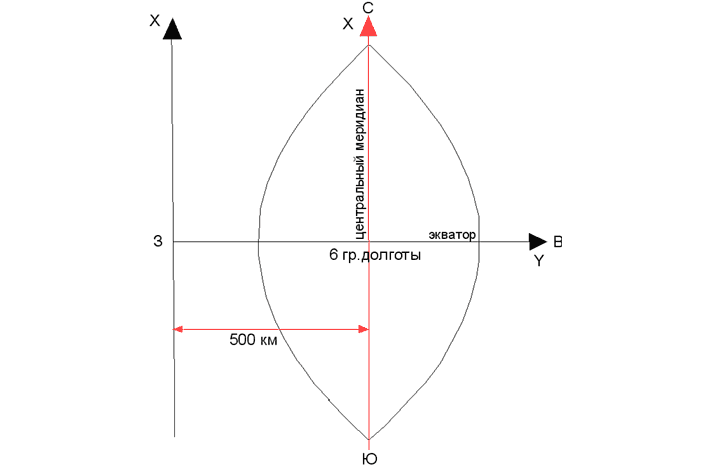

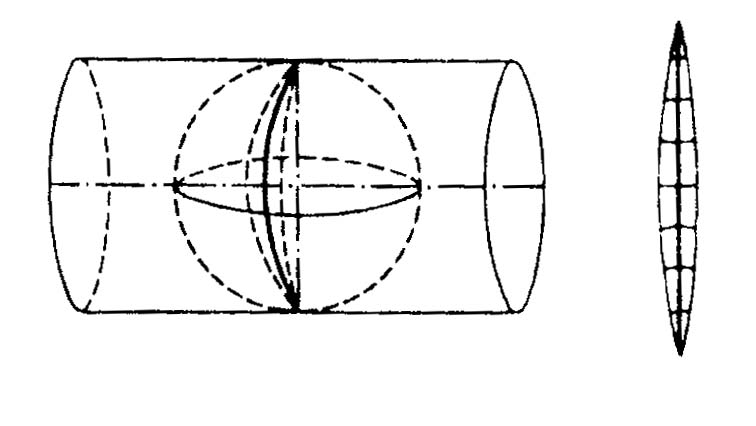

В нашей стране используют проекцию Гаусса (поперечно-цилиндрическая, равноугольная.

О т гринвического ведется отсчет зон с С-З. Всего 6º -60 зон (мелкомасштабные), всего 3º - 120 зон (крупномасштабные). М 1:5000; 1:2000; 1:1000; 1:500. При картографировании земной поверхности используют различные законы изображения этойповерхности в масштабе – картографической проекции. Задачи организации территорий, земельного и городского кадастров, инженерных изысканий удобнее решать по планам, созданным по законам ортогонального проектирования: точки элементов ситуации проецируются на горизонтальную плоскость отвесными линиями с одновременным масштабировании результатов. На снимках, полученных с помощью кадровых съемочных систем, изображение строится по законам центрального проецирования. Проектирующие лучи здесь представляют собой пучок линий, проходящих через единую точку – центр проекции.

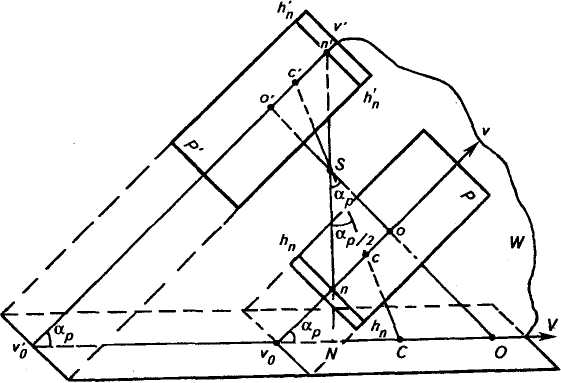

22Основные элементы центральной проекции

П лоскости:

Е- предметная плоскость. Соответствует земной поверхности.

Р – картинная плоскость. Соответствует негативу, позитиву.

Е' – плоскость действующего горизонта. В ней лежит центр проекции S, она параллельна предметной плоскости.

W – плоскость главного вертикала, проходит через отвесный луч. SN W┴Е

Точки:

S – центр проекции, соответствуют центру объектива.

n - противоположна центру объектива т. надира.

N – точка проекции точки надира.

О – центр снимка АФС

о – проекция (т. О) центр снимка предметной плоскости So = f

c – точка нулевых искажений, лежит на биссектрисе угла α

С – проекция точки нулевых искажений в предметной плоскости.

і – точка схода отвесных прямых

Линии:

ТТ – ось перспективы, линия пересечения предметной плоскости с картиной.

hі – линия действующего горизонта, пересечения картин с плоскость действующего горизонта

VоV – пересечение предметной плоскости с плоскостью W

Vоі – P пересечение W

Формулы.

25 Влияние угла наклона на геометрические свойства снимка.

26 Влияние рельефа местности на геометрические свойства снимка.

27 Фотосхемы

Фотографическое изображение местности составленное из рабочих площадей АФС.

Классификация:

1. по числу маршрутов (·одномаршрутные 1снимок; ·многомаршрутные)

2. по виду снимков ( контактные; приведенные (увеличенные))

3. по способу изготовления фотосхем (индивидуального и совместного пореза)

Фотосхемы используют для дешефрирования, установление границ, корректировки, обмену обзорной информации.

28. Способы изготовления фотосхем

29. Контроль и оценка фотосхем.

Для контроля используют корректурный лист – представляет собой уменьшенное схематическое изображение фотосхемы с примерным сохранением формы порезов.

Для контроля используют обрезки. Дублет – положение наклона между контурной точкой и линией пореза. (+) Вырез – положение наклона за контурной точкой.

30 Виды зрения

Человеческий глаз сложный биологический орган, с геометрической точки зрения напоминает фотоаппарат. Хрусталик – центр объектива. Сетчатка – светочувствительный материал. Человек способен различать 7 цветов и их оттенки и сочетания. Выделяют 3 вида зрения: Монокулярное – зрение 1 глазом, Бинокулярное – зрение 2-мя глазами, Стереоскопическое – объемное видение объекта

33.

33. Понятие о параллаксах

Благодаря физиологическому параллаксу у человека появляется стереоскопическое зрение. Острота зрения бинокулярного больше остроты зрения монокулярного. При монокулярном острота зрения в угловой мере 40", а при бинокулярном 20". А в линейной мере моно – 0,05м в бино 0,025м Параллакс - ошибка возникающая из-за рельефа местности и угла наклона снимка.

продольный и поперечный

Продольный параллакс – разность абсцисс пары соответственных точек на снимках Р = Ха1 – Ха2

Поперечный параллакс – разность ординат пары соответственных точек на снимках q = Ya1 - Ya2

С помощью параллаксов определяют точные координаты, высоты объектов определяют с помощью параллаксомеров.

Стереоскопически можно рассматривать снимки (негативы и позитивы), полученные при съемке с помощью кадровых фотографических систем; кадро­вых нефотографических съемочных систем, любые перекрываю­щиеся снимки, в цифровой форме. В любом варианте разномасштабность наблюдаемой пары изображений не должна превышать 16 %. Используемые при на­блюдении устройства должны обеспечить возможность раздельно­го наблюдения каждого снимка из пары левым и правым глазом.

Смещение точек снимка - на снимке равнинной местности, полу­ченном при отвесном положении оптической оси съемочной ка­меры, элементы ситуации изобразятся без искажений. Наклон камеры на некоторый угол а_Р нарушит подобие — изображение сетки квадратов перспективно преобразуется. Изменение масштаба снимка - различие по величине смещения точек за влияние угла наклона снимка обусловливает непостоянство масштаба по полю кадра. Искажение площадей - yепостоянство масштаба снимка равнины при а_р  ≠ 0 приведет к искажению площадей.

Искажение направлений

Аппаратно-программные комплексы включают: персональные компьютеры, антенную систему, устрой­ство сопряжения антенной системы с компьютером и программ­ное обеспечение. С помощью параболической антенны, установ­ленной на поворотном устройстве, принимают передаваемые со спутника изображения. Проводится географическая привязка всего снимка или его фрагмента, а также программными средствами рассчитываются географические координаты для каж­дого пикселя изображения. Представляют результаты обработки в карто­графическом виде.
