2.3. Размещение оборудования в машинном зале
В насосных станциях II подъема основные насосы, как правило, устанавливаются под залив. Это облегчает их запуск и упрощает схему автоматизации насосной станции. У насосов, установленных под залив, верх корпуса должен быть расположен не менее чем на 0,3–0,5 и ниже расчетного уровня в резервуарах чистой воды (РЧВ). Отметку оси насоса следует определять, как правило, из условия установки корпуса насоса под заливом:
в емкости – от верхнего уровня воды (определяемого до дна) пожарного объема при одном пожаре, среднего – при двух и более пожарах; от уровня воды аварийного объема при отсутствии пожарного объема; от среднего уровня уровня воды при отсутствии пожарного и аварийного объемов;
в водозаборной скважине – от динамического уровня подземных вод при максимальном водоотборе;
в водотоке или водоеме – от минимального уровня воды в них по таблице 11 СНиП 2.04.02–84 в зависимости от категории водозабора.
При определении отметки оси насосов следует учитывать допустимую вакуумметрическую высоту всасывания (от расчетного минимального уровня воды) или требуемый заводом-изготовителем необходимый подпор со стороны всасывания, а также потери напора во всасывающем трубопроводе, температурные условия и барометрическое давление.
Примечания:
В насосных станциях II и III категории допускается установка насосов не под заливом, при этом следует предусматривать вакуум-насосы и вакуум-котел.
Отметку пола машинных залов заглубленных насосных станций следует определять исходя из установки насосов большей производительности или габаритов с учетом примечаний 7 п.7.3. СНиП 2.04.02–84.
В насосных станциях III категории допускается установка на всасывающем трубопроводе приемных клапанов диаметром до 200 мм.

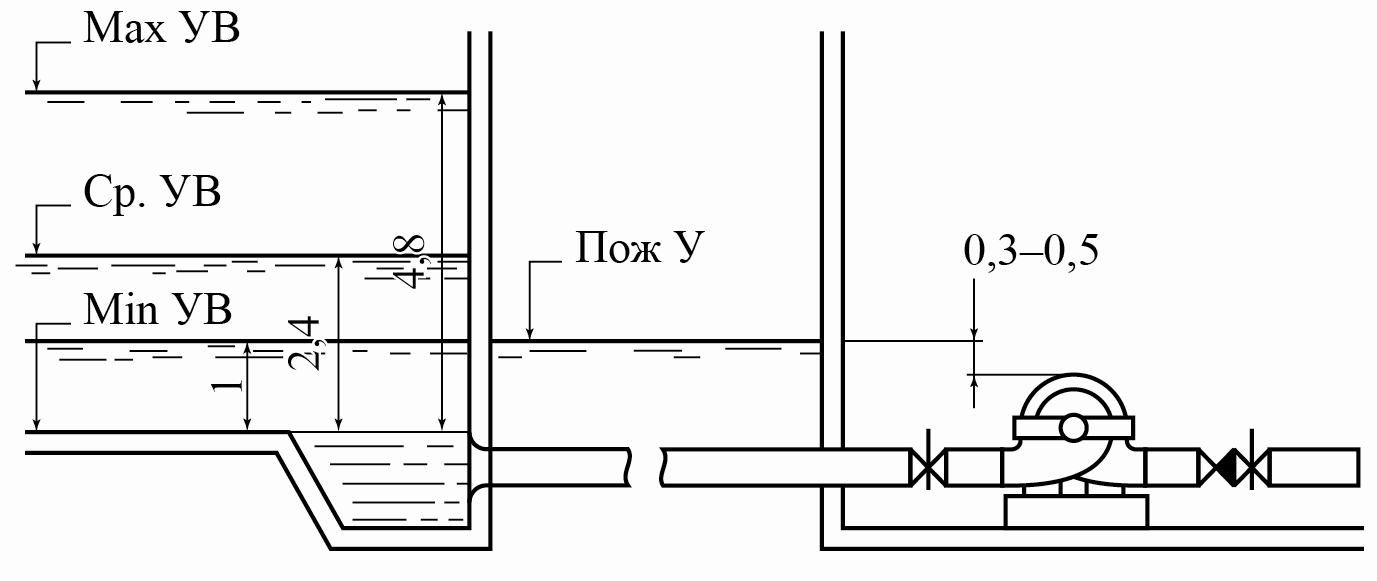

Рис. 33. Схема высотного расположения насосов на станции II подъема
Если данные о расчетных уровнях и хранении пожарного запаса отсутствуют, уровень хранения пожарного запаса принимают на 1 м выше минимального уровня воды в резервуаре, а средний уровень – на 2,4 м выше минимального (рис. 33). Отметка пола машинного зала и заглубление насосной станции (см. рис. 11) определяются посадкой пожарных насосов.
Всасывающие и напорные трубы станции II подъема выполняют те же функции, что и на станциях I подъема. При проектировании к ним предъявляют такие же требования. Стальные трубы внутри насосной станции соединяются сваркой. Фланцевые соединения используют только для подключения к насосам и арматуре. Диаметры труб определяют по допустимым скоростям (табл. 4).
Внутри станции трубы укладываются на полу на подставках с устройством над ними переходных мостиков, или в каналах. Габариты каналов приводятся на рис. 13 и в табл. 5. На рис. 34 приведены возможные схемы размещения трубопроводов на станциях II подъема. При размещении всасывающего и напорного коллекторов один над другим желательно смещать их оси для облегчения монтажа и демонтажа арматуры на нижнем коллекторе.
Насосные станции II подъема, как правило, выполняются прямоугольными в плане и оборудуются горизонтальными насосами типа Д или К (рис. 35). В практике проектирования этих станций наиболее часто встречаются три вида размещения насосных агрегатов: однорядное, параллельное продольной оси здания (рис. 34, а); двухрядное шахматное (рис. 34, б); однорядное, перпендикулярное продольной оси здания (рис. 34, в).
Вид размещения насосов определяется их типом и числом, удобством прокладки всасывающих и напорных трубопроводов с наименьшим числом их поворотов, стандартными размерами строительных конструкций здания насосной станции. Расстояние между насосами, трубопроводами и стенами здания следует принимать согласно рис. 12.
Рис. 34. Основные схемы размещения трубопроводов на станциях II подъема: а – над полом; б – в каналах; в – на стене
Рис. 35. Основные схемы размещения насосных агрегатов на станциях II подъема: а, б, в – варианты размещения насосных агрегатов; 1 – насос типа Д; 2 – насос типа К; 3 – запорная арматура; 4 – обратные клапаны
Для уменьшения размеров здания насосной станции часть запорной арматуры можно выносить в отдельные камеры переключений, устраиваемые так же, как колодцы на водопроводной сети. Высота рабочей части камер определяется высотой установленных в них задвижек и в любом случае должна быть не менее 1,5 м. Высоту засыпки от верха покрытия камеры до поверхности земли следует принимать не менее 0,5 м.
Проектирование ведется в такой последовательности:
Вычерчивается план и разрез машинного зала.
По вычерченному плану насосной станции уточняются потери напора во внутренних коммуникациях насосной станции
и в водомере
.
В связи с уточнением потерь уточняется требуемый напор насосов. При этом проверяется, обеспечивают ли требуемые напоры предварительно выбранные насосы.
Дополнительным насосным оборудованием на станциях II подъема являются дренажные насосы.
Составляется спецификация оборудования, фасонных частей и арматуры.
