2. Виды трансформаторов.

Силовой трансформатор — стационарный прибор с двумя или более обмотками, который посредством электромагнитной индукции преобразует систему переменного напряжения и тока в другую систему напряжения и тока, как правило, различных значений при той же частоте в целях передачи электроэнергии.

Автотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью.

Трансформа́тор то́ка — трансформатор, питающийся от источника тока. Типичное применение — для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки 1А , 5А.

Импульсный трансформатор — это трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса.

Разделительный трансформатор — трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаний к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.

Пик-трансформатор — трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.

Сдвоенный дроссель (встречный индуктивный фильтр) — конструктивно является трансформатором с двумя одинаковыми обмотками. Благодаря взаимной индукции катушек он при тех же размерах более эффективен, чем обычный дроссель. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.

3. Как изменится магнитный поток в сердечнике трансформатора, если его сечение увеличить вдвое? И почему?

Увеличится в 2 раза, по закону dФ = B cos a dS,

4. Требования, предъявляемые к электротехническому персоналу для работы в действующих электроустановках.

Работники, обслуживающие электроустановки, обязаны знать настоящие Правила в объеме требований, определяемых профессией и занимаемой должностью, и иметь соответствующую выполняемым работам квалификационную группу по электробезопасности, в соответствии с такими требованиями:

1) для получения группы I, независимо от должности и профессии, необходимо пройти инструктаж по электробезопасности во время работы в данной электроустановке с оформлением в журнале регистрации инструктажей по вопросам охраны труда.

Инструктаж по электробезопасности на I группу должно производить лицо, ответственное за электрохозяйство, или, по его письменному распоряжению, лицо из числа электротехнических работников с группой III. минимальный стаж работы в электроустановках и выдача удостоверения работникам с группой I не требуются;

2) лицам моложе 18 лет не разрешается присваивать группу выше II;

3) для присвоения очередной группы по электробезопасности необходимо иметь минимальный стаж работы в электроустановках с предыдущей группой, указанной в приложении 1 настоящих Правил;

4) для получения групп II-III работники должны:

а) иметь отчетливое представление об опасности, связанной с работой в электроустановках;

б) знать и уметь применять на практике настоящие и другие правила безопасности в объеме, относящемся к выполняемой работе;

в) знать устройство и оборудование электроустановок;

г) уметь практически оказывать первую помощь пострадавшим при несчастных случаях, в том числе применять способы искусственного дыхания и наружного массажа сердца;

5) для получения групп IV-V необходимо знать компоновку электроустановок и уметь организовать безопасное проведение работ, уметь обучить работников других групп Правилам безопасности и оказанию первой помощи пострадавшим от электрического тока;

6) для получения группы V необходимо также понимать, чем вызваны требования пунктов Правил безопасной эксплуатации электроустановок.

БИЛЕТ № 7

1. Насадка полумуфт на валы электрических машин. Методы центровки и приспособления.

Насадка полумуфт на валы электрических машин производится, как правило, на заводе- изготовителе. В отдельных случаях насадка полумуфт производится и на монтажной площадке.

Для крупных машин предусматривается горячая посадка полумуфт по 2-му классу точности.

Н агрев полумуфт производят одним из следующих способов: в масляной ванне; индукционным методом токами промышленной частоты; газовыми или керосиновыми горелками. Нагрев полумуфт контролируют при помощи шаблона, который больше диаметра отверстия полумуфты на величину 2-—3-кратного натяга. После насадки полумуфт и охлаждения проверяют торцевое и радиальное биения их.

Под центровкой валов понимается установка их в такое взаимное положение, когда вал электрической машины и вал производственного механизма (или вал другой электрической машины) являются как бы продолжением друг друга. При этом положения валов относительно друг друга могут различаться в зависимости от типа муфт и их компенсационных способностей в радиальном и осевом направлениях на значения не более допустимых норм.

Проверка взаимного положения установленных валов осуществляется центровочными приспособлениями по полумуфтам в диаметрально противоположных точках. Угловой перекос валов также замеряется по полумуфтам, причем значения, приведенные в табл., относятся к полумуфтам, замеры на которых произведены на расстоянии 300 мм от оси вала. При измерениях на других расстояниях допуски на угловое (осевое) смещение валов должны быть пропорциональными.

Визуальная проверка взаимного положения валов производится по рискам, нанесенным на обод полумуфты через 90° при помощи центроискателя изображенного на Рис. 2. Центроискатель. 1 — муфта; 2 — линейка; 3 — установочная линейка; 4 — разметочная лин ейка.

Рис. 3. Предварительная выверка валов электрических машин.

а — параллельное смещение; б — угловое смещение; 1 — риски.

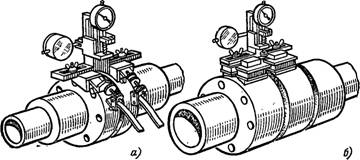

Т очная проверка взаимного положения валов производится при помощи центровочных скоб или приспособлений с индикаторами часового типа, с магнитным или ленточным прижимом, рис. 4.
