Билет № 5
Виды резьбовых соединений, их применение.
Виды резьбовых соединений:
Метрические - резьбы с треугольным профилем ( болтовые соединения.)
Дюймовые - применялась в старых машинах для крепежных соединений деталей болтами, шпильками.
Трапецеидальные - применяются для ходовых винтов и других силовых передач.
Упорные - применяется для ходовых винтов и других силовых передач с односторонней нагрузкой.
Прямоугольные - редко используемая резьба для ходовых винтов и других силовых передач.
Трубные цилиндрические - для плотного соединения тонкостенных полых деталей (труб).
Трубные конические - для плотного соединения тонкостенных полых деталей (труб). Дополнительная плотность соединения достигается деформацией витков.
Конические дюймовые - с углом профиля 60о для плотных соединений деталей.
Модульные - используется для червяков в червячной передаче. Профиль резьбы – трапеция.
Устройство, принцип действия генератора.
Трехфазный генератор представляет собой синхронную машину двух типов: турбогенератор и гидрогенератор. Модель трехфазного генератора схематически изображена на рис. 5.1.
Н
а
статоре 1 генератора размещается обмотка
2, состоящая из трех частей или, как их
принято называть, фаз. Обмотки фаз
располагаются на статоре таким образом,
чтобы их магнитные оси были сдвинуты в
пространстве относительно друг друга
на угол 2π/3, т.е. на 120°. На рис. 3.1 каждая
фаза обмотки статора условно показана
состоящей из одного витка. Начала фаз
обозначены буквами A, B и C, а концы – X,
Y, Z. Ротор 3 представляет собой электромагнит,
возбуждаемый постоянным током обмотки
возбуждения 4, расположенной на роторе.
При вращении ротора турбиной с равномерной скоростью в обмотках фаз статора индуктируются периодически изменяющиеся синусоидальные ЭДС одинаковой частоты и амплитуды, но отличающиеся друг от друга по фазе на 120° вследствие их пространственного смещения.

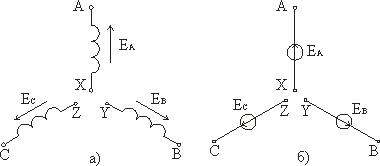

На схеме обмотку (или фазу) источника питания изображают как показано на рис. 5.2.
З
а
условное положительное направление
ЭДС в каждой фазе принимают направление
от конца к началу. Обычно индуктированные
в обмотках статора ЭДС имеют одинаковые
амплитуды и сдвинуты по фазе относительно
друг друга на один и тот же угол 120°.
Такая система ЭДС называется симметричной.
Трехфазная симметричная система ЭДС может изображаться графиками, тригонометрическими функциями, векторами и функциями комплексного переменного.

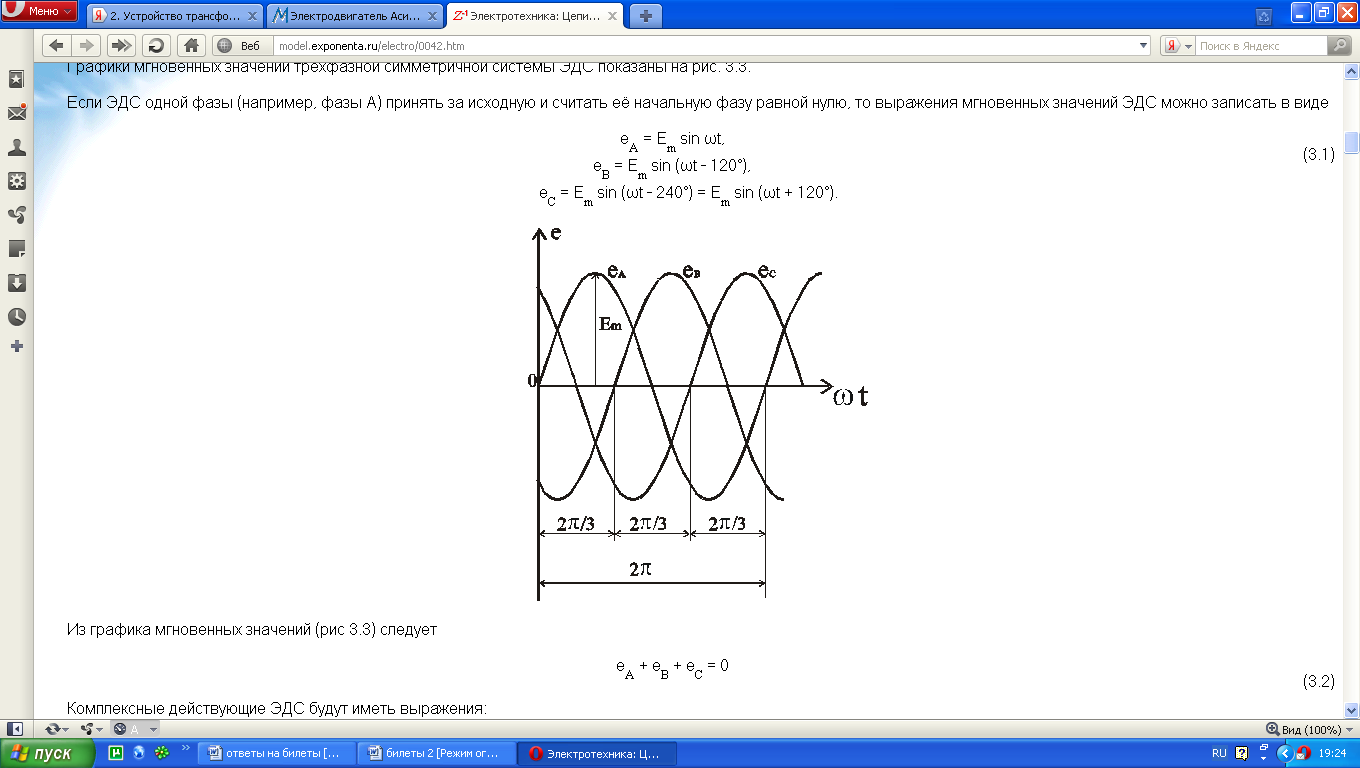

Графики мгновенных значений трехфазной симметричной системы ЭДС показаны на рис. 5.3.
Если ЭДС одной фазы (например, фазы А) принять за исходную и считать её начальную фазу равной нулю, то выражения мгновенных значений ЭДС можно записать в виде
Как осуществляется пуск синхронного двигателя?
Асинхронный пуск синхронного двигателя производится присоединением статора к сети. Двигатель разгоняется как асинхронный до скорости вращения, близкой к синхронной.
В процессе асинхронного пуска обмотка возбуждения замыкается на разрядное сопротивление, чтобы избежать пробоя обмотки возбуждения при пуске
Работы, выполняемые по распоряжению в электроустановках свыше 1000 В.
По распоряжению выполняются остальные работы в электроустановках выше 1000 В продолжительностью не более одной смены, в том
числе: работы в КРУ и КРУН, на тележках с оборудованием, выкаченных из
ячеек при условии, что дверцы или шторки ячеек заперты; работы в приводах и агрегатных шкафах, коммутационных аппаратах, в устройствах вторичной коммутации, релейной защиты, автоматики, телемеханики и связи.
БИЛЕТ № 6
Назначение муфт, их виды и применение в вашем цехе.
Для нормальной работы подшипников и самой электрической машины соединяемые валы электрической машины и приводного механизма должны составлять единый вал. Устройствами, служащими для соединения валов между собой и передачи вращающего момента, являются муфты. Типы муфт по характеру соединяемых валов и компенсационной способности приведены на рис. 1.

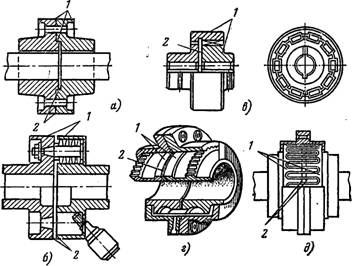

Рис. 1. Виды муфт для соединения валов электрических машин.
а — жесткая фланцевая; б — втулочно-пальцевая; в — упругая с резиновыми пластинами; г —зубчатая; д —переменной жесткости (пружинная); 1, 2 — точки измерения радиального и торцевого биения.
Ж
есткие
фланцевые муфты для соединения
одноопорного вала электрической машины
снабжены центрирующим выступом, диаметр
которого должен быть меньше диаметра
заточки второй полумуфты на 0,03—0,08 мм.
Допустимая окружная скорость стальных
муфт — до 70 м/с, чугунных — 30 м/с, материал
для изготовления муфт: сталь 35 или чугун
СЧ21-40.
Зубчатые муфты состоят из двух зубчатых втулок и двух зубчатых обойм, соединяемых вместе, или одной целой обоймы. Муфты должны работать в масляной ванне. Между муфтой и машиной должен быть зазор, обеспечивающий возможность смещения обоймы полумуфты для контроля зазора между валами. Перекос оси каждой втулки относительно оси обоймы, вызываемой несоосностью соединяемых валов, допускается на угол не более 0°30'.
Втулочно-пальцевые муфты изготовляются из чугуна СЧ21-40 или из СтЗ, пальцы из стали 45 и втулки из резины с пределом прочности на разрыв не менее 80 кгс/см2 (8 МПа) и относительным удлинением не менее 300% или из кожи. Зазор в пальцах не должен превышать 0,3—0,6 мм.
Пружинные муфты. Пружины уложены в специальные пазы, расположенные параллельно оси. Пружины закрыты разъемным кожухом, полость которого заполнена консистентной смазкой.
Наибольшее применение на РОФ-1 нашли жесткие фланцевые муфты.
