Стабилизаторы тока и напряжения.
Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.
Л
инейный
стабилизатор представляет собой
делитель напряжения, на вход которого
подаётся входное (нестабильное)
напряжение, а выходное (стабилизированное)
напряжение снимается с нижнего плеча
делителя. Стабилизация осуществляется
путём изменения сопротивления одного
из плеч делителя: сопротивление постоянно
поддерживается таким, чтобы напряжение
на выходе стабилизатора находилось в
установленных пределах. При большом
отношении величин входного/выходного
напряжений линейный стабилизатор имеет
низкий КПД, так как большая часть
мощности Pрасс = (Uin — Uout) * It рассеивается
в виде тепла на регулирующем элементе.
Поэтому регулирующий элемент должен
иметь возможность рассеивать достаточную
мощность, т. е. должен быть установлен
на радиатор нужной площади. Преимущество
линейного стабилизатора — простота,
отсутствие помех и небольшое количество
используемых деталей.В зависимости от
расположения элемента с изменяемым
сопротивлением линейные стабилизаторы
делятся на два типа:
Последовательный: регулирующий элемент включен последовательно с нагрузкой.
Параллельный: регулирующий элемент включен параллельно нагрузке.
В зависимости от способа стабилизации:

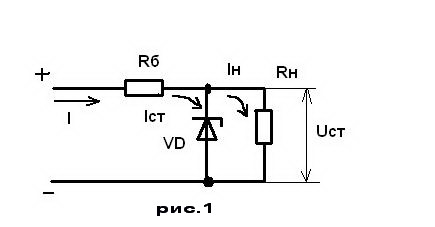

Параметрический: в таком стабилизаторе используется участок ВАХ прибора, имеющий большую крутизну.
Компенсационный: имеет обратную связь. В нём напряжение на выходе стабилизатора сравнивается с эталонным, из разницы между ними формируется управляющий сигнал для регулирующего элемента.

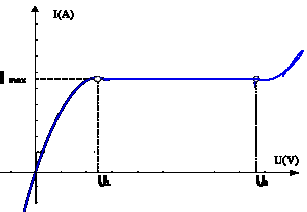

Параметрический стабилизатор тока реализуется путем последовательного включения в нагрузку нелинейного элемента, имеющую вольтамперную характеристику . Компенсационные стабилизаторы тока выполняются на основе замкнутых систем регулирования с отрицательной обратной связью. Например полевом транзисторе.
Потери в трансформаторах.
П
реобразование
электрической энергии в трансформаторе
сопровождается потерями энергии на
нагрев сердечника и обмоток. Уравнение
баланса мощностей трансформатора имеет
вид
г
де
j - активная мощность, потребляемая
от сети,
м
ощность,
отдаваемая в нагрузку
потери в меди первичной обмотки
Рст - потери в стали трансформатора
п
отери
в меди вторичной обмотки
Потери в стали определяются величиной и частотой изменения магнитного потока в сердечнике трансформатора, а так как поток почти не зависит от нагрузки, то потери в стали остаются почти постоянными и равными потерям в режиме ХХ
Поскольку потери в меди обмотки пропорциональны квадрату действующего значения тока.
Назовите виды источников тока?
Механическая, световая, тепловая, химическая.
Способы оповещения по плану ликвидации аварии.
Телефонная, курьерная, через громкоговорящую связь цеха,
