2. Тахогенераторы постоянного тока.

Тахогенераторы постоянного тока — машины небольшой мощности, предназначенные для преобразования механической величины в электрический сигнал — выходное напряжение. В частности, их используют для контроля и измерения скорости вала исполнительного устройства, с которым соединен вал тахогенератора, зажимы якоря которого соединены с измерительным прибором. Помимо этого, тахогенераторы применяют в электромеханических счетно-решающих устройствах для выполнения вычислительных операций, а также в устройствах автоматической отработки генерируемых ускоряющих и успокаивающих сигналов.

Тахогенераторы бывают магнитоэлектрические с возбуждением основного магнитного поля с помощью постоянных магнитов и электродинамические с электромагнитным возбуждением, обусловленным М. д. с. обмотки возбуждения, питаемой от независимого источника электрической энергии постоянного напряжения.

Выходное напряжение тахогенератора в режиме холостого хода изменяется линейно в зависимости от скорости якоря, а при нагрузке эта линейность несколько нарушается, причем тем больше, чем меньшим сопротивлением обладает измерительный прибор, присоединенный к зажимам якоря. Все же для каждого тахогенератора существует относительно небольшой диапазон измеряемых скоростей, в пределах которого при определенном достаточно большом сопротивлении измерительного прибора и неизменных условиях цепи возбуждения выходную характеристику можно считать практически линейной.

Существенный недостаток тахогенераторов постоянного тока — пульсация выходного напряжения из-за незначительного периодического изменения магнитного потока вследствие неравномерности воздушного зазора и неравенства проводимостей якоря в различных радиальных направлениях, в том числе обусловленных зубчатой конструкцией его магнитопровода, а также из-за вибрации щеток, неровностей и эллиптичности коллектора и коммутационных процессов — в значительной мере устранен в тахогенераторе с полым якорем, который устроен так же, как и малоинерционный исполнительный двигатель постоянного тока с аналогичным якорем.

Действие тахогенератора основано на пропорциональности угловой частоты вращения ротора генератора его ЭДС при постоянном значении потока возбуждения.

Различают тахогенераторы переменного тока (синхронные и асинхронные) и постоянного тока.

Тахогенераторы постоянного тока — небольшие коллекторные машины, поток возбуждения в которых создаётся постоянным магнитом или независимой обмоткой.

Тахогенераторы синхронного типа представляют собой небольшие синхронные машины с постоянным магнитом в качестве ротора.

Асинхронные тахогенераторы (получили наибольшее распространение) по конструкции подобны асинхронным электродвигателям с полым короткозамкнутым ротором. На статоре такого тахогенератора расположены под углом 90° две обмотки, одна из которых (обмотка возбуждения) питается переменным током постоянной частоты и постоянного напряжения, а вторая является выходной, и к ней может быть подсоединён измерительный прибор (вольтметр, отградуированный, например, в об/мин).

3. Назовите явления, влияющие на величину потерь энергии в стали ДПТ с независимым возбуждением?

Явление вихревых токов или токов Фуко.

4. Работники, ответственные за безопасное проведение работ в электроустановках согласно ПБЭЭП.

Ответственными за безопасность работ, выполняемых в электроустановках, являются:

– работник, выдающий наряд, распоряжение;

– работник, дающий разрешение на подготовку рабочего места;

– работник, подготавливающий рабочее место, допуск;

– работник, допускающий к работе (далее допускающий);

– руководитель работ;

– работник, наблюдающий за безопасным выполнением работ (далее наблюдающий);

– члены бригады.

БИЛЕТ № 23

1. Полупроводниковые диоды.

Полупроводниковым диодом называется двухэлектродный прибор, основу которого составляет р - n структура, разделенная электронно-дырочным переходом. Изображение полупроводникового диода показано на рис.10.2. Острая вершина треугольника указывает направление прямого тока через диод. Треугольник соответствует р области и называется иногда анодом или эмиттером, а прямолинейный отрезок - области n и называется катодом или базой.

Рис. 10.2. (а) выпрямительные, импульсные и универсальные;(б) стабилитроны и стабисторы; (в) туннельные;(г) обращенные; (д) варикапы

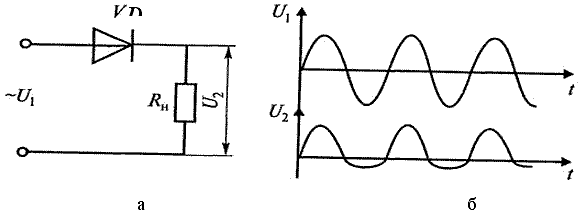

Выпрямительные диоды предназначены для преобразования переменного тока в постоянный ток. Выпрямление переменного тока основано на односторонней проводимости диода. Вольтамперная характеристика р - n перехода, изображенная на рис.10.1, является характеристикой диода. При включении диода в прямом направлении сопротивление его электрическому току очень мало. При обратном включении – сопротивление диода велико и он практически не пропускает электрический ток. Выпрямление переменного напряжения (тока) показано на рис.10.3. При действии положительной полуволны входного напряжения U1 диод включен в прямом направлении, сопротивление его мало и на сопротивлении нагрузки Rн падение напряжения U2 практически равно входному напряжению.

П ри действии отрицательной полуволны напряжения диод включен в обратном направлении, его сопротивление во много раз больше сопротивления нагрузки, поэтому все напряжение обратной полуволны падает на диоде, а напряжение на нагрузке практически равно нулю. Данная схема выпрямления называется однополупериодной, т. к. на нагрузку проходит только один полупериод входного переменного напряжения.

2. Способы регулирования скорости в АД.

Способы регулирования скорости АД можно определить на основе анализа управления механической характеристики:

и формулы угловой скорости вращающегося поля статора:

w₀=2πf/р

Скорость можно регулировать:

1) изменением числа пар полюсов р (D = 6:1);

2) введением реостата в цепь R¹_2Σ (D = 2:1),ступенчатость.

3) изменением напряжения U_ф (тиристорные регуляторы напряжения и импульсный способ регулирования (D = 10:1)

4) изменением напряжения U_1ф приложенного к статорной обмотке и частоты f₁по закону U₁/f₁=const ( частотное управление D = 30:1.в ряде случаев до D = 30:1);

5) каскадное регулирование скорости АД с фазным ротором, при котором энергия скольжения рекуперируется в питающую цепь.

6) электромагнитная муфта скольжения.

3. Какую мощность (кВт) может развивать двигатель в повторно-кратковременном режиме работы с продолжительностью включения 20%, если его мощность при продолжительности включения 40% равна 10 кВт?

При корневой зависимости при выборе двигателя по режиму работы мощность двигателя можно увеличить до 14кВт.

4. Определение симптомов у пострадавшего от поражения электротоком.

Симптомы поражения электрическим током: судорожное сокращение мышц, спазм голосовой щели, головокружение, тошнота, бледность, цианоз губ, холодный липкий пот, потеря сознания, нарушение или отсутствие дыхания, падение сердечной деятельности. Может быстро наступить мнимая смерть (остановка дыхания и сердца), но её нельзя рассматривать как истинную смерть. Общее действие электрического тока на организм может сказаться или сразу, или через несколько часов, даже через несколько дней. Поэтому во всех случаях после оказания первой медицинской помощи пострадавшего необходимо направлять в медицинское учреждение
