Диэлектрики и их виды.
Диэлектрик (изолятор) — материал, плохо проводящий или совсем не проводящий электрический ток.
Классификация диэлектриков:
По виду материала: Газообразные, Жидкие, Твердые.
По типу материала: Волкнистые(картон, бумага, лакоткань,..), Слоистые и слюдяные (текстолит, гетинакс,…), Керамические (электрофарфор,…), Жидкие ( различные маста,..), Электроизоляционные лаки и эмали
По виду полярности: Полярные; Неполярные.
По виду поляризации: Электронная, Дипольная, Спонтанная, Ионная, Смешанная.

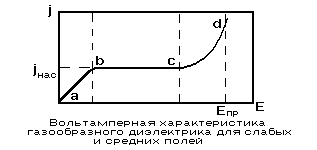

Преимуществами газов перед остальными видами электроизоляционных материалов являются высокое удельное электрическое сопротивление, малый тангенс угла диэлектрических потерь, малая, близкая к единице диэлектрическая проницаемость. Наиболее же ценным свойством газов является их способность восстанавливать электрическую прочность после разряда.
Жидкие диэлектрики представляют собой электроизоляционные жидкости, используемые в электрических аппаратах высокого напряжения, а также в блоках электронной аппаратуры. Применение электроизоляционных жидкостей позволяет обеспечить надежную и длительную работу электрической изоляции, находящихся под напряжением элементов конструкций и отводить от них тепло, выделяющееся при работе.
Электроизоляционные жидкости по химической природе можно классифицировать на нефтяные электроизоляционные масла и синтетические жидкости различных типов. По специфике применения они делятся на жидкости для конденсаторов, кабелей, циркулярных систем охлаждения выпрямительных установок и турбогенераторов, масляных выключателей.
Способы возбуждения электродвигателей постоянного тока.
Под
возбуждением электрических машин
понимают создание в них магнитного
поля, необходимого для работы
электродвигателя. Схемы возбуждения
электродвигателей постоянного тока
показаны на рисунке.

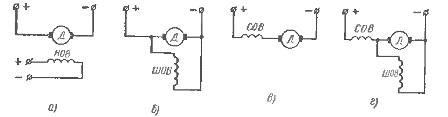

Схемы возбуждения электродвигателей постоянного тока: а - независимое, б - параллельное, в - последовательное, г - смешанное
По способу возбуждения электрические двигатели постоянного тока делят на четыре группы:
1. С независимым возбуждением, у которых обмотка возбуждения НОВ питается от постороннего источника постоянного тока.
2. С параллельным возбуждением (шунтовые), у которых обмотка возбуждения ШОВ включается параллельно источнику питания обмотки якоря.
3. С последовательным возбуждением (сериесные), у которых обмотка возбуждения СОВ включена последовательно с якорной обмоткой.
Способы измерения электрического тока.
- амперметры (шунты),
- токовые клещи;
Порядок наложения п/заземлений в электроустановках 0,4 кв.
Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.
Переносные заземления сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.
Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем от заземляющего устройства.
БИЛЕТ № 18
Активные диэлектрики и их применение в вашем цехе.
Диэлектрики, предназначенные для создания функциональных элементов электроники, свойствами которых можно управлять с помощью внешних энергетических воздействий, относятся к группе активных диэлектриков.
К числу активных диэлектриков относятся сегнето-, пьезо- и пироэлектрики; электро-, магнито и акустооптические материалы; диэлектрические кристаллы с нелинейными оптическими свойствами и др.
Сегнетоэлектрики - вещества, обладающие спонтанной поляризацией, направление которой может быть изменено с помощью внешнего электрического поля. Сегнетоэлектрики обладают рядом специфических свойств, которые проявляются лишь в определенном диапазоне температур.

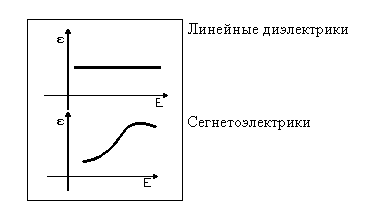

С
ледствием
доменного строения сегнетоэлектриков
является нелинейная зависимость их
электрической индукции от напряженности
электрического поля, показанная на
рисунке, которая носит название
диэлектрической петли гистерезиса и
резко выраженная температурная
зависимость , в которой максимум
достигается при температуре Кюри.
Сегнетоэлектрики находят применение для изготовления малогабаритных низкочастотных конденсаторов с большой удельной емкостью, материалов с большой нелинейностью поляризации для диэлектрических усилителей, модуляторов и др. управляемых устройств, для модуляции и преобразования лазерного излучения, в акусто- и пьезоэлектрических преобразователях.
Электрооптические свойства сегнетоэлектрических кристаллов используют для модуляции изменением электрического поля прикладываемого к кристаллу, осуществляемого электрическим полем, приложенным к кристаллу. Пьезоэлектрики - это вещества с сильно выраженным пьезоэлектрическим эффектом. Прямым пьезоэлектрическим эффектом называют явление поляризации диэлектрика под действием механических напряжений. При обратном пьезоэффекте происходит изменение размеров диэлектрика под действием приложенного электрического поля.
В различных пьезопреобразователях используют кристаллы кварца, сульфата лития, сегнетовой соли, ниобата и танталата лития. Широко применяется для изготовления пьезопреобразователей пьезоэлектрическая керамика.
К активным диэлектрикам относятся пироэлектрики, то-есть диэлектрики, обладающие пироэлектрическим эффектом. Пироэлектрический эффект состоит в изменении спонтанной поляризованности диэлектриков при изменении температуры. Пироэффект используется для создания тепловых датчиков и приемников лучистой энергии, предназначенных, в частности, для регистрации инфракрасного и СВЧ-излучения.
