Подшипники скольжения, их виды и назначение .
Подшипник — изделие, являющееся частью опоры, которое поддерживает вал, ось или иную конструкцию, фиксирует положение в пространстве, обеспечивает вращение, качание или линейное перемещение (для линейных подшипников) с наименьшим сопротивлением, воспринимает и передаёт нагрузку на другие части конструкции.
Подшипник скольжения — опора или направляющая механизма или машины, в которой трение происходит при скольжении сопряжённых поверхностей. Радиальный подшипник скольжения представляет собой корпус, имеющий цилиндрическое отверстие, в которое вставляется вкладыш, или втулка из антифрикционного материала и смазывающее устройство. Между валом и отверстием втулки подшипника имеется зазор, заполненный смазочным материалом, который позволяет свободно вращаться валу. Расчёт зазора подшипника, работающего в режиме разделения поверхностей трения смазочным слоем, производится на основе гидродинамической теории смазки. При расчёте определяются: минимальная толщина смазочного слоя (измеряемая в мкм), давления в смазочном слое, температура и расход смазочных материалов. В зависимости от конструкции, окружной скорости цапфы, условий эксплуатации трение скольжение бывает сухим, граничным, жидкостным и газодинамическим. Однако даже подшипники с жидкостным трением при пуске проходят этап с граничным трением.
Смазка является одним из основных условий надёжной работы подшипника и обеспечивает: низкое трение, разделение подвижных частей, теплоотвод, защиту от вредного воздействия окружающей среды и может быть; жидкой (минеральные и синтетические масла, вода для не металлических подшипников), пластичной (на основе литиевого мыла и кальция сульфоната и др.), твёрдой (графит, дисульфид молибдена и др.) и газообразной (различные инертные газы, азот и др.). Наилучшие эксплуатационные свойства демонстрируют пористые самосмазывающиеся подшипники, изготовленные методом порошковой металлургии. При работе пористый самосмазывающийся подшипник, пропитанный маслом, нагревается и выделяет смазку из пор на рабочую скользящую поверхность, а в состоянии покоя остывает и впитывает смазку обратно в поры.
Антифрикционные материалы подшипников изготавливают из твёрдых сплавов (карбид вольфрама или карбид хрома методом порошковой металлургии либо высокоскоростным газопламенным напылением), баббитов и бронз, полимерных материалов, керамики, твёрдых пород дерева (железное дерево).
В зависимости от формы подшипникового отверстия подшипники скольжения разделяют на:
одно- или многоповерхностные;
со смещением поверхностей (по направлению вращения) или без (для сохранения возможности обратного вращения);
со (или без) смещением центра (для конечной установки валов после монтажа).
По направлению восприятия нагрузки различают радиальные и осевые (упорные).
Асинхронные машины. Общие сведения.
Асинхронные машины применяются на практике главным образом как двигатели. Наибольшее распространение имеют трехфазные асинхронные двигатели. Они находят себе самое широкое применение на заводах, фабриках, в сельском хозяйстве, на строительных работах, для вспомогательных механизмов электрических станций. Особенно много требуется трехфазных двигателей мощностью от 0,4 до 100 кВт. Такие двигатели массового применения электромашиностроительными заводами.
Однофазные асинхронные двигатели в настоящее время выполняются, как правило, в виде малых машин обычно на мощности не свыше 0,5 кВт.
Обмотки статора и ротора асинхронных машин между собой электрически не связаны; между ними существует только магнитная (трансформаторная) связь, называемая также индуктивной, что дало повод назвать асинхронные машины индукционными.
Обмотка статора обычно является первичной обмоткой при работе машины двигателем, так как к ней в этом случае подводится электрическая энергия. Токи обмотки статора совместно с токами обмотки ротора создают в двигателе вращающееся магнитное поле. Обмотка ротора при этом служит в качестве вторичной. Токи, наведенные в ней вращающимся полем, взаимодействуя с ним, создают электромагнитные силы, заставляющие ротор вращаться.
Асинхронные двигатели выполняются или с короткозамкнутой обмоткой на роторе, или с обмоткой на роторе (обычно трехфазной), соединенной с контактными кольцами. В соответствии с этим различают короткозамкнутые двигатели и двигатели с контактными кольцами. Последние условие называются также двигателями с фазным ротором.
На щитке асинхронного двигателя указываются следующие номинальные величины его:
- мощность (на валу), кВт или Вт;
- линейное напряжение обмотки статора, В;
- линейный ток, А;
- частота тока, Гц;
- частота вращения ротора (число оборотов в минуту);
- коэффициент полезного действия;
- коэффициент мощности (косинус угла сдвига фаз между напряжением и током фазы обмотки статора);
- напряжение на контактных кольцах (при неподвижном роторе) и ток обмотки ротора (при номинальном режиме) для двигателя с контактными кольцами.
Кроме того, на щитке указываются схема соединений обмотки статора, режим работы (продолжительный, кратковременный или повторно-кратковременный), для которого предназначен двигатель, и полный вес его в килограммах.

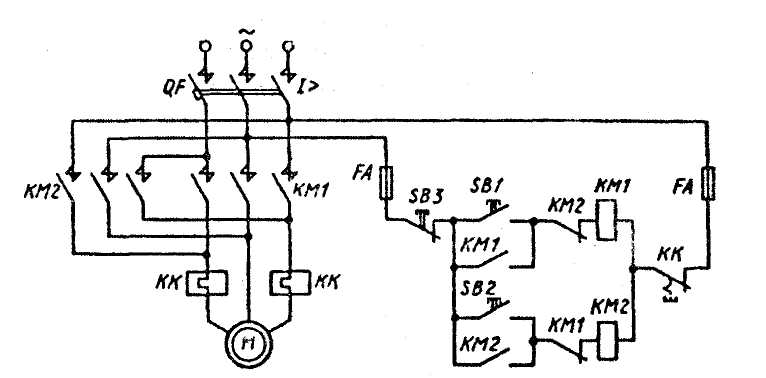

Нарисовать схему реверсивного пуска АД.
Требования ПБЭЭП при подаче напряжения после полного окончания работ.
Включать электроустановку можно только после получения на это разрешения оперативного работника или работника, имеющего право выдачи распоряжения по оперативному обслуживанию данной электроустановки.
Разрешение на включение электроустановки в работу может быть выдано только после получения сообщений от всех допускающих и руководителей работ о полном окончании работ на данной электроустановке.
Оперативные или оперативно-ремонтные работники, находящиеся в смене и допущенные к оперативному управлению и оперативным переключениям, получив разрешение на включение электроустановки после полного окончания работ, должны перед включением убедиться в восстановлении постоянных ограждений.
Допускающему из состава оперативно-ремонтных работников может быть предоставлено право на включение электроустановки после полного окончания работ. Предоставление права на такое включение должно быть записано в строке наряда “Отдельные указания”. Право на такое включение может быть дано только в том случае, если к работам на данной электроустановке, ВЛ, КЛ или ее участке не допущены другие бригады.
БИЛЕТ № 11
