БИЛЕТ № 1
Кабели и их виды.
Кабелем называют устройство, предназначенное для передачи электрической энергии и состоящее из одного или нескольких изолированных друг от друга проводников заключенных в герметическую защитную оболочку из резины, пластмассы, алюминия или свинца.
Кабель, имеющий поверх защитной оболочки покрытие (броню) из стальных лент, плоской или круглой проволоки (для защиты от механических повреждений),называются бронированными. Если защитные или броневые оболочки кабеля не пропитаны джутовой пропитанной пряжей, то такой кабель называют голым.
Различают кабели силовые и контрольные, силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках и в тех случаях, когда их применение экономически или технически более целесообразно ,чем проводов. Контрольные кабели служат для создания цепей контроля, сигнализации и т.д.
Силовые кабели общего применения с бумажной пропитанной изоляцией бывают одно-, двух-, трех-, четырехжильные с сечением жил 2,5-800мм².
Кабельная линия служит для передачи электроэнергии или отдельных ее импульсов и состоит из одного или нескольких кабелей с соединительными или концевыми муфтами. Кабель состоит из трех основных элементов: токопроводящей жилы, изоляции и герметичных оболочек с защитными покровами.
По виду изоляции и оболочки различают следующие силовые кабели; с пропитанной бумажной изоляцией в металлической оболочке; с бумажной изоляцией пропитанной не стекающим составом, в металлической оболочке; с пластмассовой изоляцией в пластмассовой или металлической оболочке ; с резиновой изоляцией в пластмассовой, резиновой или металлической оболочке.
Жилы кабеля изготавливают одно-проволочными или многопроволочными с круглой, секторной или сеглянтной формой сечения.
Трансформаторы: их назначение и классификация.
Трансформатор представляет собой статический электромагнитный аппарат с двумя ( или больше ) обмотками, предназначенный чаще всего для преобразования переменного тока одного напряжения в переменный ток другого напряжения. Преобразование энергии в трансформаторе осуществляется переменным магнитным полем. Трансформаторы широко применяются при передаче электрической энергии на большие расстояния, распределении ее между приемниками, а также в различных выпрямительных, усилительных, сигнализационных и других устройствах.
Напряжения первичной и вторичной обмоток, как правило, неодинаковы. Если первичное напряжение меньше вторичного, трансформатор называется повышающим, если больше вторичного — понижающим. Любой трансформатор может быть использован и как повышающий, и как понижающий. Повышающие трансформаторы применяют для передачи электроэнергии на большие расстояния, а понижающие — для ее распределения между потребителями.
В зависимости от назначения различают: силовые трансформаторы, измерительные трансформаторы напряжения трансформаторы тока.
Трансформаторы напряжения различаются:
по числу фаз — однофазные и трехфазные;
по числу обмоток — двухобмоточные и трехобмоточные;
по классу точности, т. е. по допускаемым значениям погрешностей;
по способу охлаждения — трансформаторы с масляным охлаждением (масляные), с естественным воздушным охлаждением (сухие и с литой изоляцией);
по роду установки — для внутренней установки, для наружной установки и для комплектных распределительных устройств (КРУ).

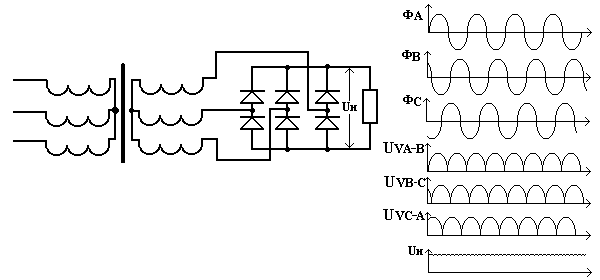

Нарисовать трехфазную мостовую схему Ларионова.
Организационные мероприятия, обеспечивающие безопасность работ в соответствие с ПБЭЭП.
Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:
утверждение перечней работ, выполняемых по нарядам, распоряжениям и в порядке текущей эксплуатации; назначение лиц, ответственных за безопасное ведение работ; оформление работ нарядом, распоряжением или утверждением перечня работ, выполняемых в порядке текущей эксплуатаций; подготовка рабочих мест; допуск к работам; надзор во время ведения работ; перевод на другое рабочее место; оформление перерывов в работе и ее окончание.
БИЛЕТ № 2
Черные металлы, их свойства.
Черные металлы – металлы, в основе которых железо, а именно: само железо, сталь, чугун, ферросплавы.
Железо – основной черный металл, используемый человеком. Производство железа и его сплавов - это 95 процентов мировой металлургической промышленности.
Железо – это ковкий металл серебристо-белого цвета с высокой реакционной способностью. Этот черный металл, благодаря своим химическим и физическим свойствам, применяется очень широко.
Сталь – один из самых востребованных черных металлов. Сталь – это сплав железа с углеродом, при содержании углерода до 2 процентов.
Существует несколько классификаций стали. Две основные группы этого черного металла - конструкционная и инструментальная сталь. Эти группы отличаются содержанием углерода, а следовательно, и механическими, физическими и химическими свойствами.
Конструкционная сталь имеет более низкое содержание углерода среди других видов черного металла. Используется для изготовления различных деталей, механизмов и конструкций для последующего применения в машиностроении и строительстве.
Инструментальная сталь имеет высокое содержание углерода - от 0,7 процента и выше. Соответственно, ее основные свойства - высокая твердость и прочность. Применяется этот вид черного металла для изготовления инструментов.
Особый вид стали - нержавеющая сталь. В состав этого черного металла входит хром, а также никель и марганец. Основная особенность этого вида стали - высокие антикоррозионные свойства, стойкость к воздействию окружающей среды.
Еще одна разновидность черных металлов - чугун. Чугун - это сплав железа с углеродом, в котором содержание углерода больше 2,14 процента. Одно из основных свойств чугуна - его текучесть в расплавленном виде. Он хорошо заполняет литейные формы, поэтому часто используется для изготовления деталей литьем.
Характерные свойства металлов: Металлический блеск ,Хорошая электропроводность, Возможность лёгкой механической обработки, Высокая плотность, Высокая температура плавления, Большая теплопроводность.
