Диаграмма компонентов
Диаграмма компонентов показывает набор компонентов и отношений между ними. Компонент – это физически заменяемая часть системы, которая имеет набор интерфейсов и обеспечивает их реализацию.
В данном случае исполняемый модуль ENG.exe обращается за получением или добавлением информации к базе данных ENG.mdf. Но обращается не напрямую, а через SQL SERVER. Таким образом, SQL SERVER является интерфейсом между программой и базой данных, обеспечивая их взаимодействие. Диаграмма компонентов представлена на рисунке 2.2.
Рисунок 2.2 – Диаграмма компонентов
2.2.3 Диаграмма последовательностей
Удобное средство для обозначения очередности следования друг за другом различных стимулов (сообщений), с помощью которых объекты взаимодействуют между собой. Например, когда нужно проработать буквально по шагам какой-то очень важный участок выполнения программы. Диаграмма последовательностей представлена на рисунке 2.5
Рисунок 2.3 – Диаграмма последовательностей
Проектирование бд
Концептуальное проектирование
Учитывая особенности данной системы, рассмотренной в анализе предметной области, выделим таблицы и связи между ними, представленные на предварительной ER – диаграмме.
Рисунок 3.1 – Предварительная ER – диаграмма
На основе предварительной модели сформируем бизнес правила. Затем определяем связи между сущностями, в основном опираясь на описание операций. Точнее связи сущности базируются на бизнес-правилах, построенных на основе подробного описания операций.
3.1.1 Разработка и построение подробной er – диаграммы на основании бизнес-правил.
Бизнес – правило 1

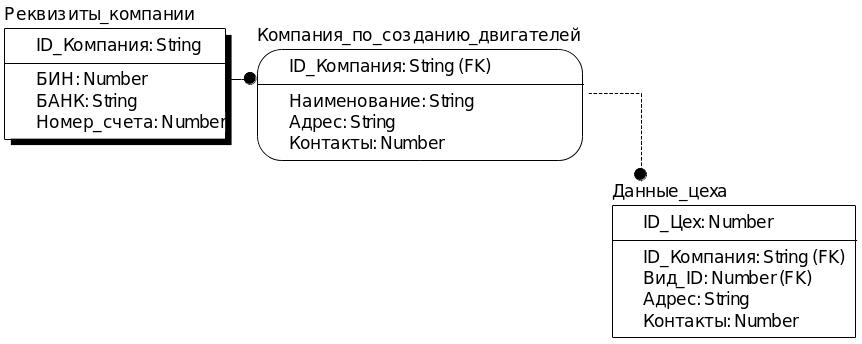

В компании имеются множество цехов, следовательно, данные сущности объединяет связь и наоборот, множество цехов находятся в одной компании, следовательно, две сущности объединяет идентифицирующая связь «многие-к-одному» (рисунок 3.2).
Рисунок 3.2 – Сегмент ER-модели для бизнес-правила 1
Бизнес-правило 2

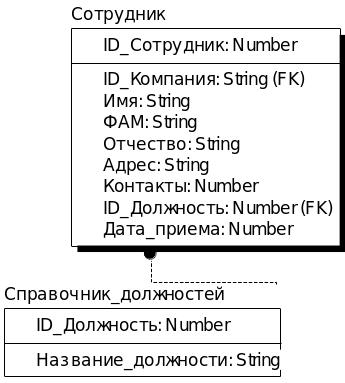

Сотруднику соответствует запись о занимаемой должности, но ему не может соответствовать 2 записи о занимаемых должностях одновременно. Эти сущности объединяет связь «один ко-многим» (рисунок 3.3).
Рисунок 3.3 - Сегмент ER-модели для бизнес-правила 2
Бизнес – правило 3
Компания состоит из сотрудников, и наоборот, сотрудники работают в одной компании, следовательно, две сущности объединяет идентифицирующая связь «один-ко-многим» (рисунок 3.4).
Рисунок 3.4 - Сегмент ER-модели для бизнес-правила 3
Бизнес – правило 4

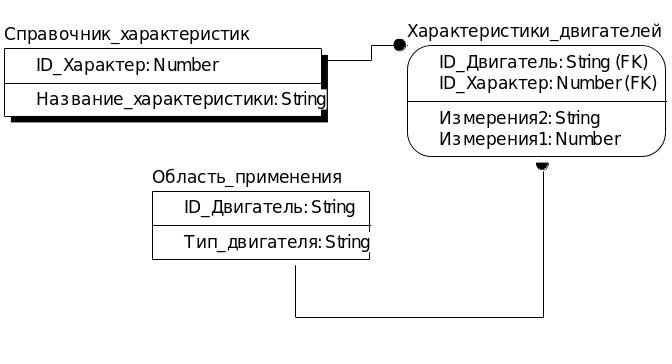

В одном двигателе может быть описано множество характеристик, также как и одна и та же характеристика может быть записана в нескольких двигателях. Здесь образуется связь «многие-ко-многим». В этом бизнес-правиле связь реализуется путем добавления ассоциативной таблицы Характеристики двигателя. (рисунок 3.5).
Рисунок 3.5 - Сегмент ER-модели для бизнес-правила 4
Бизнес – правило 5

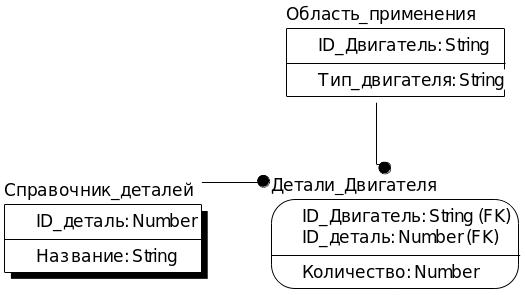

В одном двигателе может быть множество компонентов, также как и один и тот же компонент может быть в нескольких двигателях, и поэтому данные сущности будут соединяться через ассоциативную таблицу Детали двигателя (рисунок 3.6).
Рисунок 3.6 - Сегмент ER-модели для бизнес-правила 5
Бизнес-правило 6

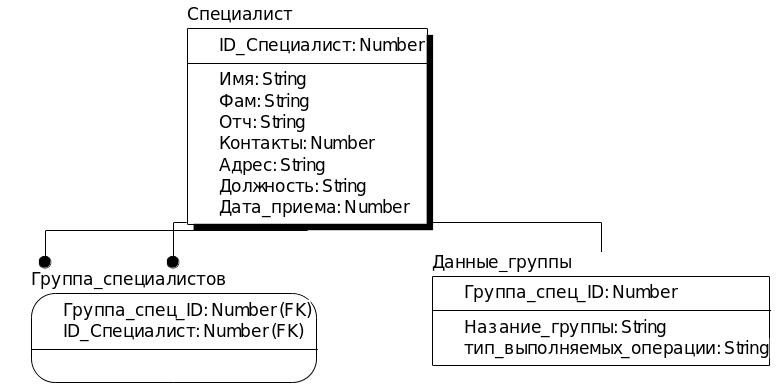

В одной группе может быть множество специалистов, также как и один специалист может быть в нескольких группах, и поэтому данные сущности будут соединяться через ассоциативную таблицу Группа специалистов (рисунок 3.7).
Рисунок 3.7 - Сегмент ER-модели для бизнес-правила 6
Бизнес-правило 7

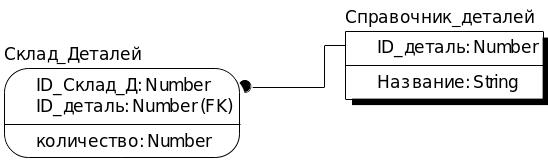

На одном складу может храниться множество разновидностей детали, точно также как и одна деталь может быть на нескольких складах, и поэтому данные сущности будут соединяться через ассоциативную таблицу Склад деталей (рисунок 3.8).
Рисунок 3.8- Сегмент ER-модели для бизнес-правила 7
Бизнес – правило 8

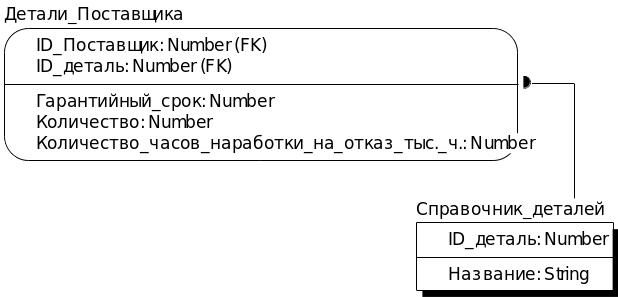

Поставщики могут поставлять разные разновидности компонентов, точно также как и одна компонента может поставляться разными поставщиками, и поэтому данные сущности будут соединяться через ассоциативную таблицу Детали поставщика (рисунок 3.9).
Рисунок 3.9 - Сегмент ER-модели для бизнес-правила 8
Бизнес – правило 9

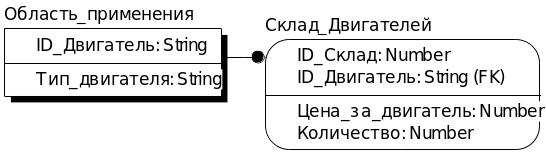

На одном складу может храниться множество разновидностей двигателя, точно также как и один двигатель может храниться на нескольких складах, и поэтому данные сущности будут соединяться через ассоциативную таблицу Склад двигателей (рисунок 3.10).
Рисунок 3.10 - Сегмент ER-модели для бизнес-правила 9
Рисунок 3.14 – уточненная ER-диаграмма концептуальной модели «Компания по созданию двигателей»
