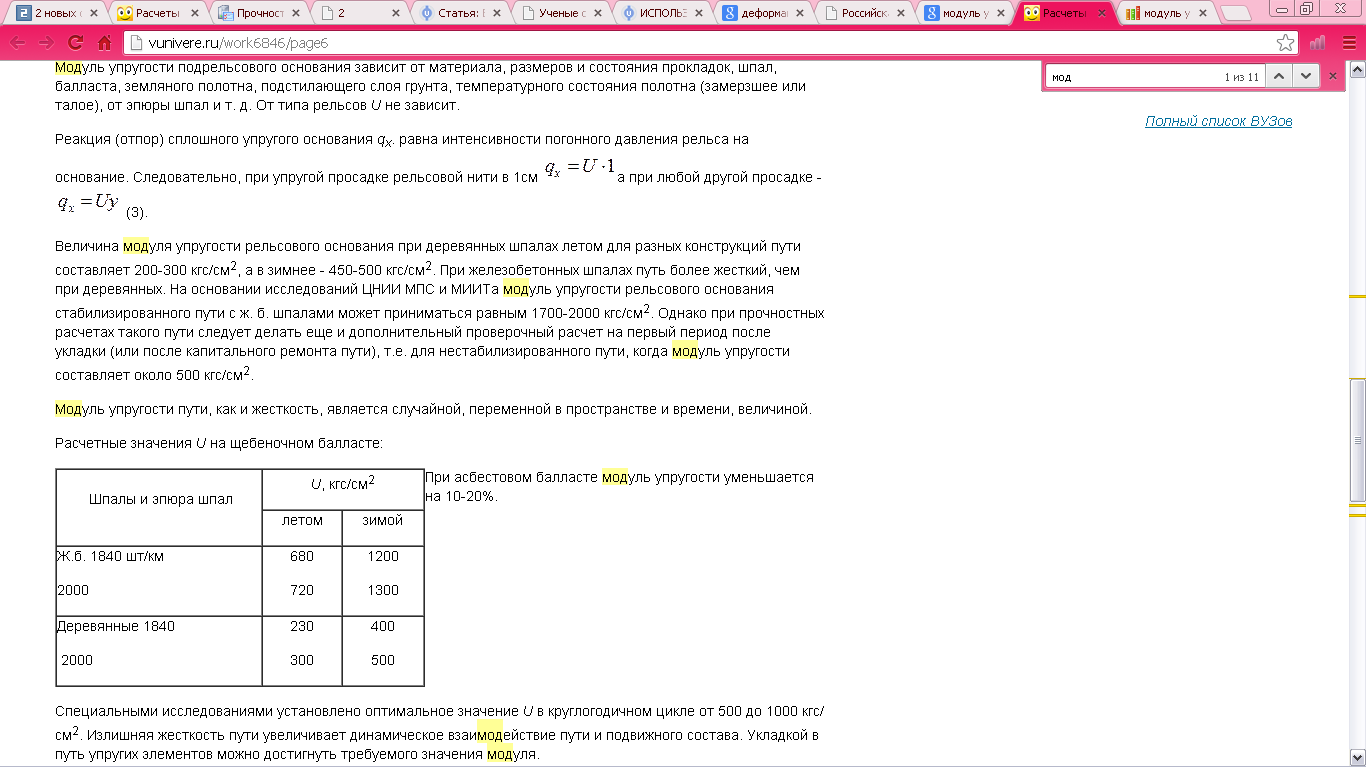

69.Модуль упргости подрельсового основания
70.Подрельсовые опоры
. Подрельсовые опоры предназначены для восприятия вертикальных, боковых и продольных сил от рельсов и передачи их на балластный слой, для обеспечения стабильности ширины рельсовой колеи, подуклонки рельсовых нитей и их электрическую изоляцию друг от друга на участках с автоблокировкой, для обеспечения совместно с балластным слоем стабильного пространственного положения рельсовой колеи в плане и профиле.
К подрельсовым опорам предъявляются следующие требования:
- прочность, износостойкость и долговечность в условиях переменных силовых и природно-климатических воздействий (атмосферные осадки, колебания температуры, сезонное замерзание – оттаивание);
- высокая сопротивляемость продольным и поперечным смещениям опор в балласте;
- дешевизна, недефицитность и технологичность в массовом производстве;
- упругость и диэлектричность

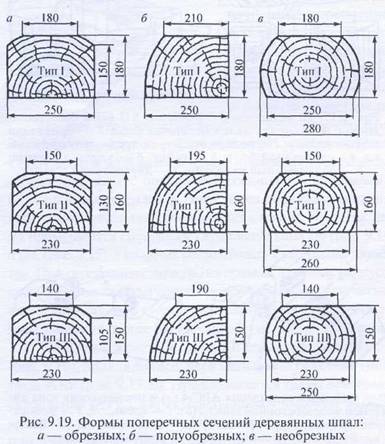

Подрельсовые опоры предназначены для восприятия вертикальных, боковых и продольных сил от рельсов и передачи их на балластный слой, для обеспечения стабильности ширины рельсовой колеи, подуклонки рельсовых нитей из-за коничности поверхности катания колес, для обеспечения совместно с балластным слоем стабильного пространственного положения рельсовой колеи в плане и профиле. Подрельсовые опоры устраивают в виде шпал и брусьев (на стрелочных переводах и металлических мостах). На искусственных сооружениях применяются блочные основания безбалластного типа из железобетона (в виде плит — на мостах, малогабаритных рам — в тоннелях). Основным материалом для шпал и брусьев являются дерево и железобетон, а на отдельных больших мостах — металлические брусья. Металлические шпалы на отечественных железных дорогах не применяются из-за подверженности интенсивной коррозии, электрической проводимости, шумообразования и более сложной технологии подготовки и уплотнения балласта. Количество шпал на 1 км пути (эпюра шпал) нормируется исходя из условий выравнивания давления в балластном слое по его глубине, а также обеспечения необходимой сопротивляемости рельсошпальной решетки продольному и поперечному сдвигу по балласту. На прямых и кривых более 1200 м эпюра шпал 1840 шт./км, а в кривых менее 1200 м — 2000 шт/км. На путях пятого класса (подъездные пути и соединительные пути на станциях) допускается эпюра шпал 1440 шт./км на прямых и 1600 шт./км в кривых радиусом менее 650 м. Наибольшее распространение на железных дорогах нашей страны получили деревянные шпалы (70 % развернутой длины главных путей МГТС). Вследствие их малого веса, удобства крепления рельсов, хороших изоляционных свойств из-за пропитки антисептиками. Шпалы изготавливаются из сосны, ели, пихты, лиственницы, кедра, березы, а на железных дорогах США, Японии, ФРГ шпалы делают из дуба и бука, их срок службы не менее 30—40 лет. По форме поперечного сечения деревянные шпалы делятся на обрезные (пропилены четыре стороны), полуобрезные (пропилены три стороны) и необрезные (пропилены две стороны) (рис. 9.19). Стрелочные деревянные брусья бывают обрезные (а) и необрезные (в), шириной внизу 250 мм, поверху 200 мм и высотой 180 мм. Мостовые брусья только обрезные. Длина деревянных шпал — 2,75 ± 2 см, стрелочных брусьев — от 3 до 5,5 м; мостовых брусьев — 3,25 м. В зависимости от назначения деревянные шпалы и стрелочные брусья изготавливаются трех типов, отличающихся размерами поперечного сечения: I — для главных путей; II — для станционных и подъездных путей; III — для малодеятельных подъездных путей промышленных предприятий.

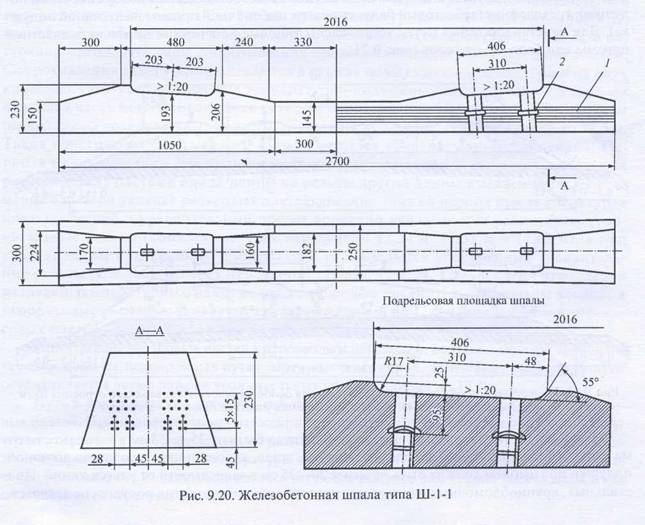

В зависимости от трещиностойкости, точности геометрических параметров и качества бетонных поверхностей шпалы бывают первого и второго сорта. Шпалы второго сорта укладываются на малодеятельных, станционных и подъездных путях. Железобетонные шпалы более долговечны, чем деревянные (45—50 лет вместо 12—15 у деревянных шпал); создают равнопрочность пути, имеют высокие механические свойства и создают лучшую устойчивость пути. К недостаткам железобетонных шпал следует отнести большую их массу (250—265 кг), значительную токопроводность, сложность прикрепления рельсов к шпале, высокую жесткость прикрепления, которую можно уменьшить путем укладки под прокладки и под рельс специальных амортизирующих прокладок из резины толщиной 10—20 мм или другого упругого материала. Во избежание изломов железобетонных шпал из-за больших просадок и деформаций они укладываются только на щебеночный или асбестовый балласт.
