9. Выбор оборудования на стороне вторичного напряжения.
В соответствии со схемой необходимо выбрать масляные выключатели – два
вводных, междусекционный и фидерные; разъединители вводные,
междусекционные, фидерные; трансформаторы тока для вводов;
трансформаторы напряжения.
9.1. Выбор масляных выключателей выполним в виде таблицы 9.
Таблица 9.
Сравнительная таблица расчетных и каталожных данных.
-
Масляный выключатель ВМПЭ-11-1250
[3, с.167]

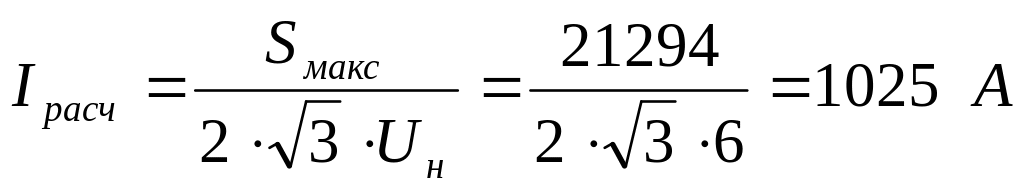

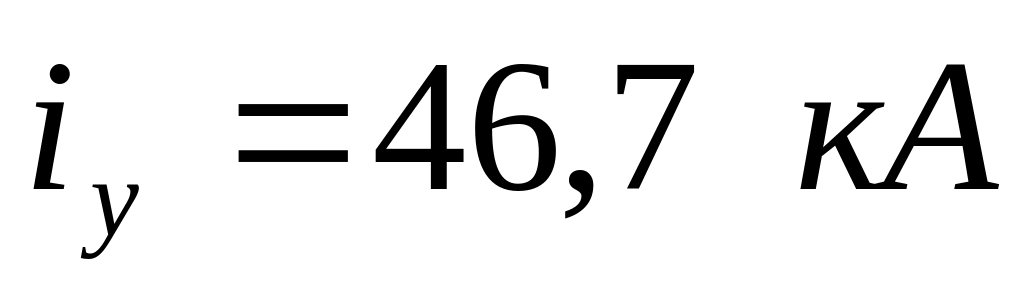

Расчетные данные

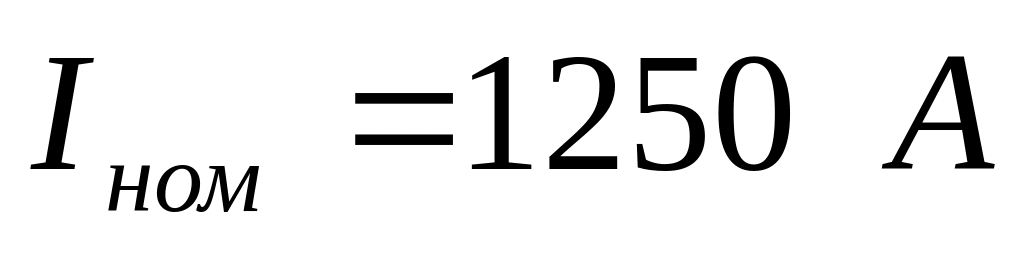

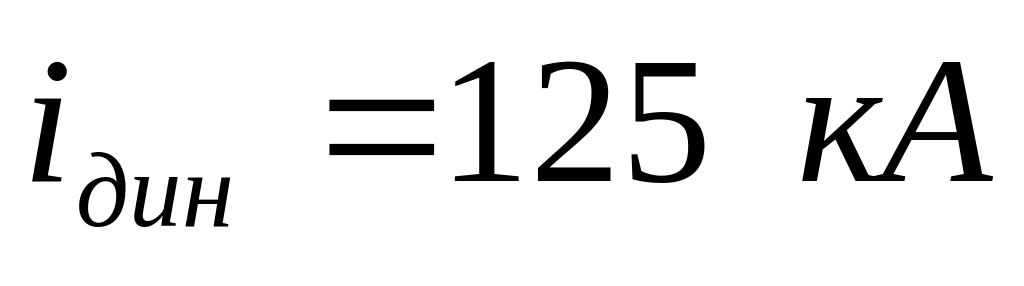

Каталожные данные
U = 6кВ
Uн = 11кВ
Здесь
приведенное время
,

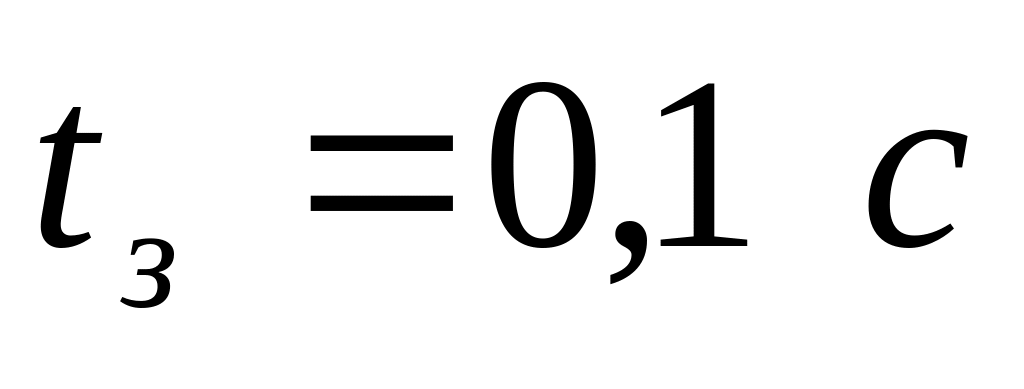

- время действия быстродействующей
аварийной защиты;
- время срабатывания выключателя
ВМПЭ-11-1250.
Расчетные данные не превышают каталожных, поэтому в качестве вводных и
междусекционного выключателя принимаем ВМПЭ-11-1250. В качестве
фидерных выключателей принимаем этот же тип, но с номинальным током
630А.
9.2. Выбор разъединителей выполним в виде таблицы 10.
Таблица 10.
Сравнительная таблица расчетных и каталожных данных.
-
Разъединитель РВК-10/2000
[3, с.187]
Расчетные данные

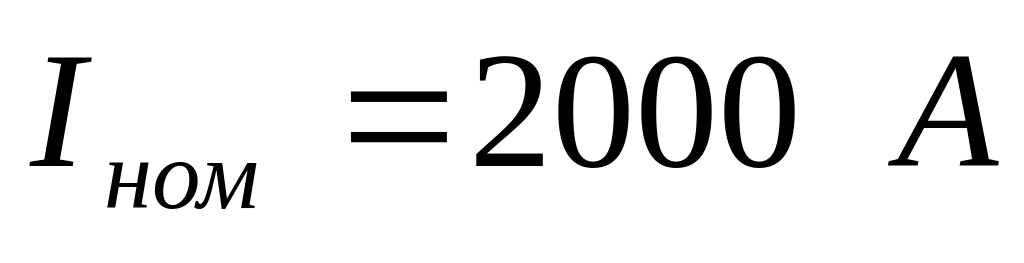

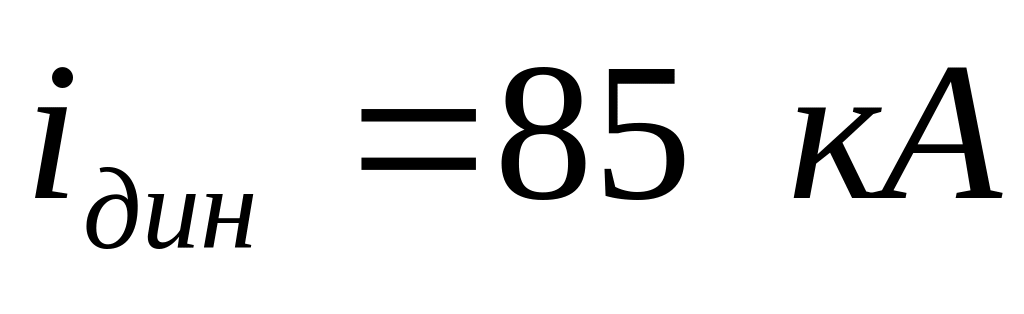

Каталожные данные
U = 6кВ
Uн = 10кВ
Расчетные данные не превышают каталожных, поэтому в качестве вводных и
междусекционных разъединителей принимаем РВК-10/2000. В качестве
фидерных разъединителей принимаем РВФ-6/630 с номинальным током
630А.
9.3.
Выбор тр-ров тока вводов выполним в
виде таблицы 11.
Таблица 11.
Сравнительная таблица расчетных и каталожных данных.
-
Трансформатор тока ТЛМ-6УТ3
[3, с.198]
Расчетные данные
Каталожные данные
U = 6кВ
Uн = 6кВ
Расчетные данные не превышают каталожных, поэтому в качестве тр-ров тока
на вводах принимаем ТЛМ-6УТ3.
9.4. Выбор тр-ров напряжения выполним в виде таблицы 12.
Таблица 12.
Сравнительная таблица расчетных и каталожных данных.
-
Трансформатор напряжения НТМИ-6
[3, с.218]
Расчетные данные
Каталожные данные
U = 6кВ
Uн = 6кВ
Расчетные
данные не превышают каталожных, поэтому
в качестве тр-ров
напряжения используем НТМИ-6.
