31. Дополнения к диаграммам и моделям.

Одно из достоинств SADT-модели заключается в способе организации и представлении информации. Диаграмма, находящаяся на вершине модели, обобщает всю рассматриваемую систему. Диаграммы первого уровня представляют важнейшие подсистемы с их взаимосвязями, а диаграммы самого нижнего уровня представляют детализированные функции, с помощью которых, собственно, и работает система. Дополнения и уточнения, которые не входят в сами диаграммы, обогащают информационное содержание модели.

SADT-диаграммы могут быть дополнены информацией в виде текстов, рисунков и глоссариев. Текст обычно представляет собой рассказ об одной из частей диаграммы. Рисунки - это картинки, поясняющие отдельные моменты. Глоссарий - набор определений объектов и функций, представленных на диаграмме.

Дополнительная информация записывается или представляется на стандартных SADT-бланках. Поскольку дополнения уточняют конкретную диаграмму модели, для идентификации и связывания дополнительной страницы с диаграммой, к которой она относится, используется принятая в SADT схема нумерации узлов. К номеру узла диаграммы добавляется буква и целое число. Буква определяет тип дополнения (Т - текст, Р -рисунок и Г - глоссарий), а число означает порядковый номер этой текстовой страницы среди других дополнительных страниц данной диаграммы.

Глоссарий используется для того, чтобы собрать вместе и определить новые понятия, которые вводятся диаграммой, декомпозирующей блок, особенно если это первая декомпозиция родительского блока.

Текстовые страницы, дополняющие диаграммы, пишут обычно для того, чтобы изложить основное содержание диаграммы, помочь согласовать ориентацию читателя с ориентацией автора и описать, как функции самого нижнего уровня модели преобразуют свои входы в выходы под влиянием управлений. Текст помогает читателям изучать диаграмму в том порядке, который уменьшает вероятность неправильного понимания и уточняет детали системы.

Текст пишется, когда диаграмма перестает подвергаться изменениям. Хороший текст должен быть кратким. Несколько тщательно подобранных слов могут прояснить диаграмму, в то время, как избыточное их количество может совершенно затуманить ее смысл. Текст может быть использован для объяснения, почему выбрана именно эта декомпозиция или точка зрения, для сообщения о том, как осуществляются сложные операции, или для описания допущений, сделанных автором при создании диаграммы.

32. Примечание на диаграммах и моделях.

SADT требует, чтобы свойства определялись с использованием так называемых "меток свойств". Метка свойства - это замечание "с квадратом", соединенное с блоком или дугой с помощью зигзагообразной линии и описывающее это свойство. Описания не всех свойств конкретного блока или дуги помещаются на диаграмму, а только тех, которые проясняют содержание диаграммы.

Функциональные диаграммы SADT - это диаграммы ограничений, потому что они отражают ограничения, накладываемые функциями системы друг на друга. Законченная функциональная диаграмма дает моментальный снимок всех дуг управления, которые ограничивают функцию в какой-либо момент работы системы. SADT определяет "действие" как вид работы функции после того, как она "включается" посредством некоторых ее входов или управлений для создания выходов. Т.о., каждое конкретное действие использует не все возможные управления и входы и производит не все возможные выходы. Количество возможных действий функции зависит исключительно от количества возможных взаимодействий ее данных, а не от количества входящих в блок дуг.

Описание правила действия в SADT - это примечание, которое описывает отдельную комбинацию управления, входа и выхода для некоторой функции конкретной модели. Правила действия включают номер блока, уникальный идентификатор действия, предусловия и постусловия. Каждое правило действия для модели формулируется в соответствии с синтаксисом: [Модель/] блок * действие : предусловия--> постусловия.

Предусловия и постусловия - это то, что требуется для действия и что является его результатом. Обобщая, можно сказать, что каждое правило действия может быть интерпретировано следующим образом.

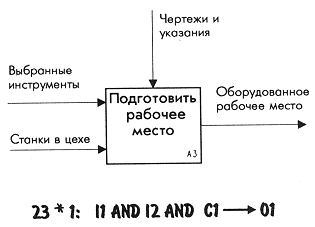

Функция, имеющая единственное правило действия

Как предусловия, так и постусловия представляют собой логические выражения, построенные с помощью ICOM-кодов, где каждый ICOM-код идентифицирует единичную дугу управления, входную или выходную дугу конкретного блока.

Если входная дуга или дуга управления не участвуют в действии, они просто опускаются в предусловии.

Метки свойств в SADT описывают конкретные аспекты системы. Они помещаются на диаграмме в виде примечаний, часто как подготовительный этап к созданию спецификации модели. Правила действия в SADT кодируют набор возможных действий блоков модели. Иногда для какого-либо блока эти правила трудно определить. В этом случае для создания полного набора возможных действий мы советуем использовать методы, применяемые в логическом исчислении.
