25. Виды дуг в нотации idef0.
Дуги связывают блоки вместе и отображают взаимодействия и взаимосвязи между ними. Они изображаются одинарными линиями со стрелками. Дуга представляет собой множество материальных объектов или финансовые потоки, или информацию.
Между объектами и функциями возможны 4 вида отношений: вход, управление, выход, механизм. Каждое их этих отношений изображается дугой, связанной с определенной стороной блока. Левая сторона блока предназначена для входных дуг, верхняя – для управленческих дуг, правая сторона – для выходных, нижняя – для дуг механизмов. Входные дуги изображают объекты, используемые и преобразуемые функциями. Управленческие дуги представляют информацию, управляющую действиями функций. Выходные дуги изображают объекты, в которые преобразуются входы. Дуги механизмов отражают, с помощью чего функции реализуются. Механизмы – это ресурсы, которые выполняют работу.
Функциональный блок и его дуги
Дуга
может начинаться у одного блока и
заканчиваться другим. На диаграмме
может быть 5
типов взаимосвязей между блоками
для описания
их отношений: управление, вход, обратная
связь по управлению, обратная связь по
входу, выход – механизм

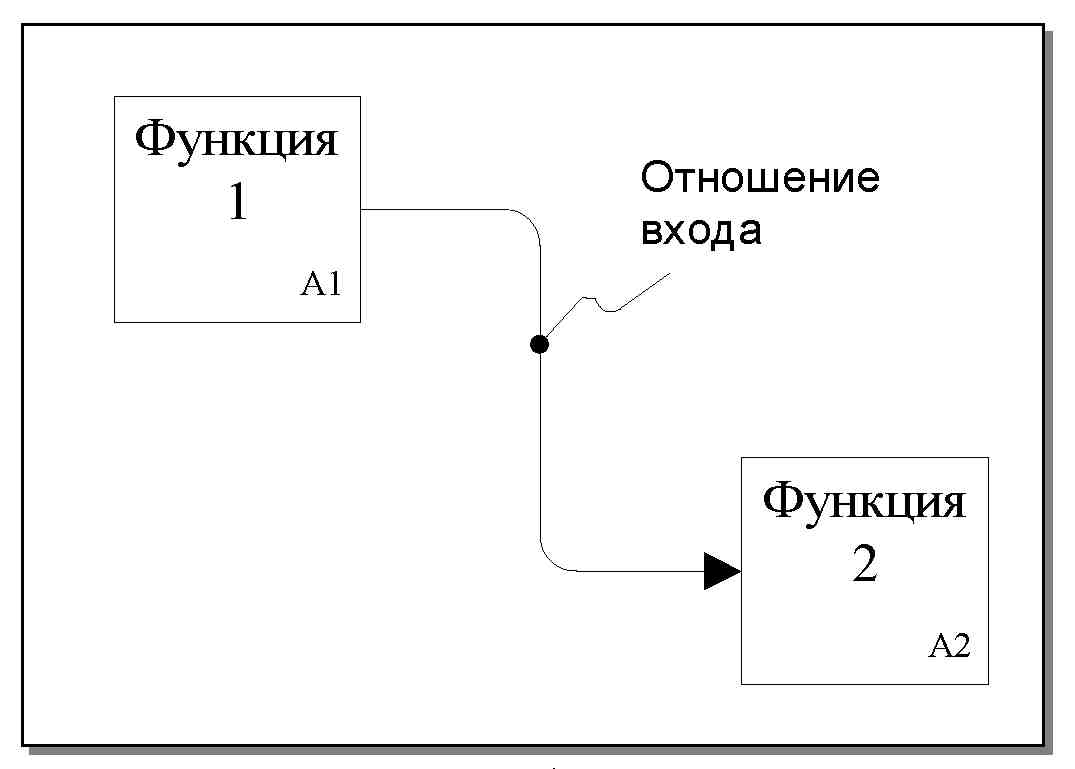

Отношение входа Обратная связь по управлению

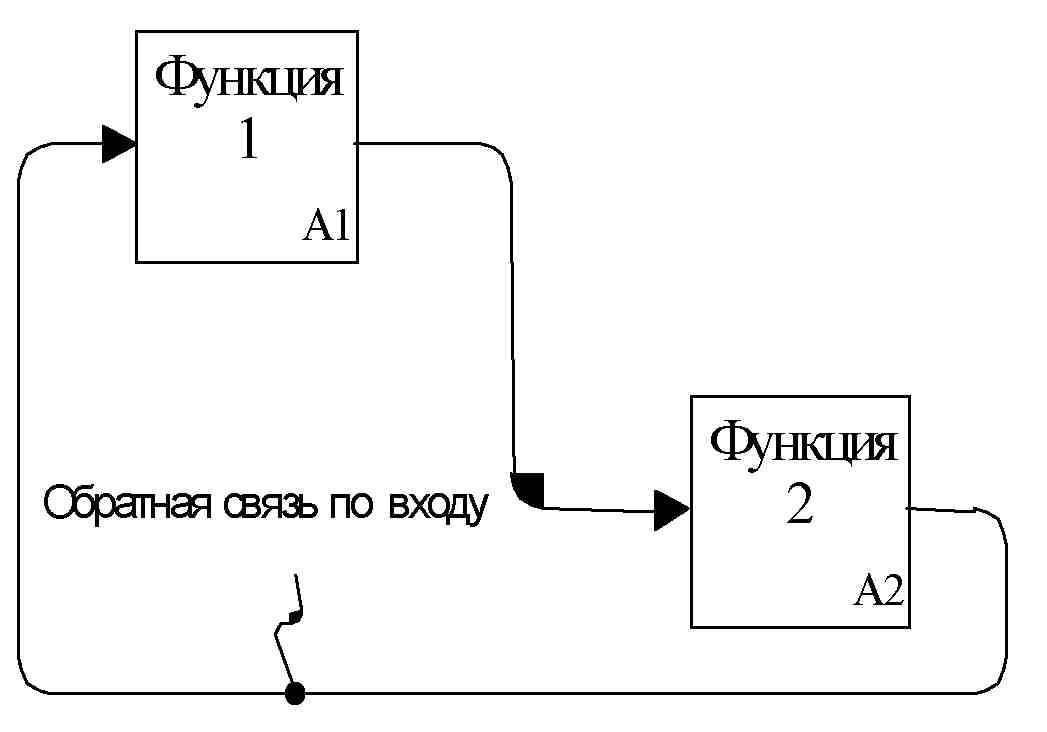

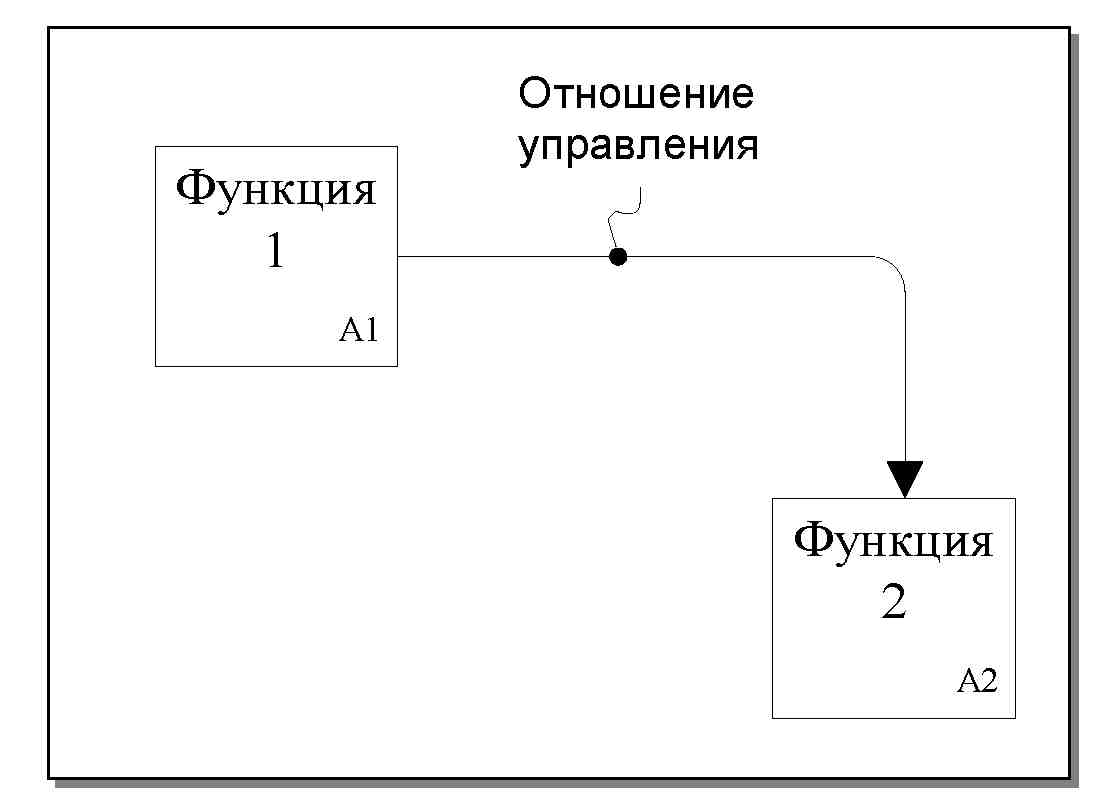

. Отношение управления. Обратная связь по входу
Связь «выход – механизм»
26. Создание диаграммы декомпозиции.
Каждый блок диаграммы потенциально может быть детализирован, но уже на другой диаграмме. Разделение объекта на его структурные части называется декомпозицией. Декомпозируемый блок называется родительским блоком, а содержащая его диаграмма – родительской диаграммой. Диаграмма, декомпозирующая блок родительской диаграммы, называется диаграммой-потомком. Название новой диаграммы совпадает с названием декомпозируемого блока. В результате получается иерархическая модель, в которой диаграмма верхнего уровня описывает систему в общих терминах «черного ящика», а диаграммы нижнего уровня описывают очень детализированные аспекты и операции системы.
.

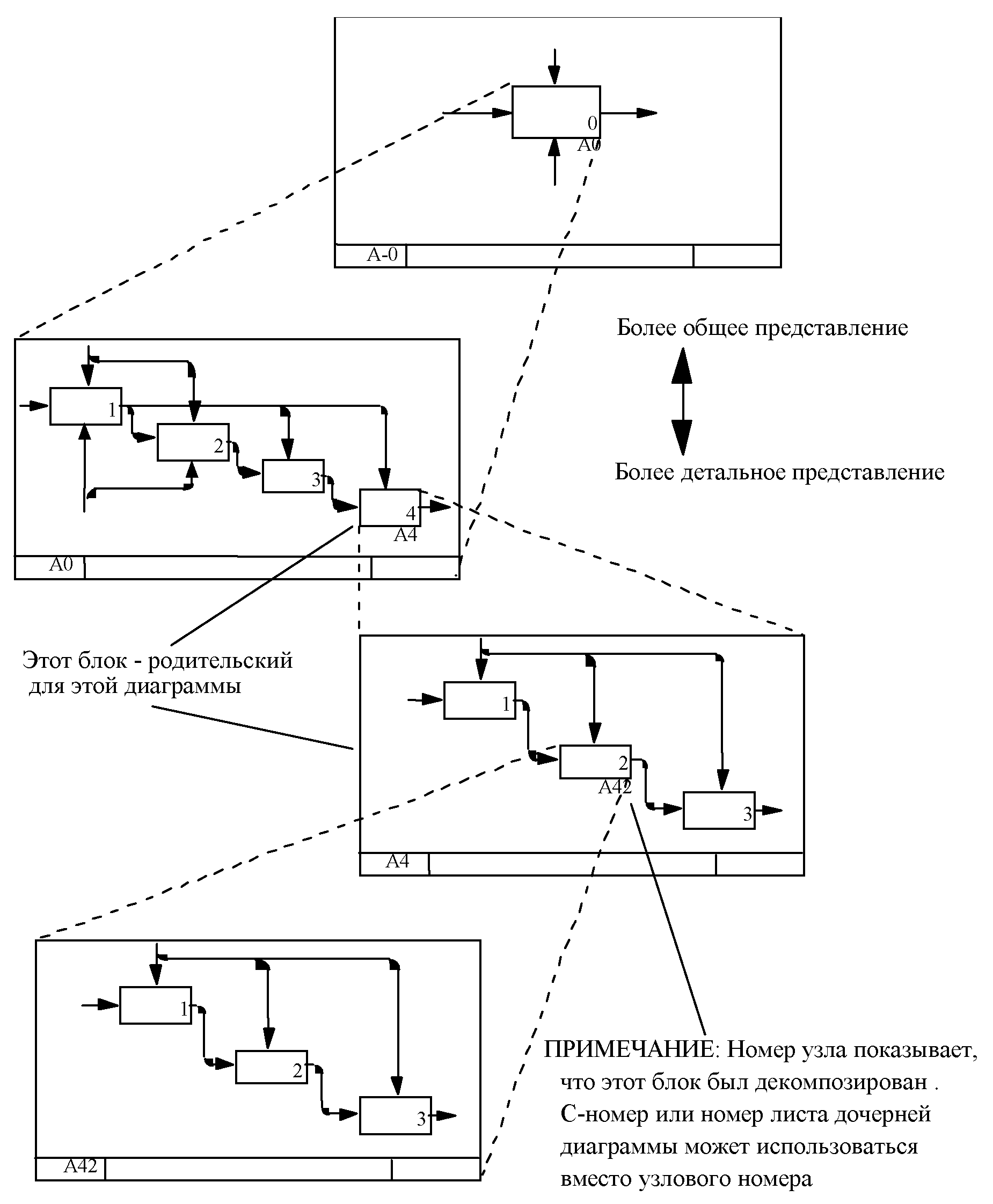

Данный
блок – родительский
для этой диаграммы
Декомпозиция функций модели
Каждая диаграмма идентифицируется с помощью номера узла, который состоит из названия модели или аббревиатуры, косой черты, заглавной буквы А (Activity) и цифр (например, ЭМЦ/А1, а для контекстной диаграммы ЭМЦ/А-0).
Для связи диаграмм модели между собой используются С-номера. С-номер диаграммы, которая декомпозирует некоторый блок, ставится непосредственно под этим декомпозируемым блоком на родительской диаграмме. На диаграмме-потомке в области контекста на бланке автор изображает каждый блок родительской диаграммы маленькими квадратиками, заштриховывает квадратик декомпозируемого блока и размещает С-номер родительской диаграммы возле заштрихованного квадратика.
SADT-диаграммы
имеют внешние
дуги, т. е.
дуги, как бы выходящие наружу и ведущие
к краю страницы. Эти дуги являются
интерфейсом между диаграммой и остальной
частью модели. Внешние дуги должны быть
согласованы по числу и наименованию с
дугами, которые касаются декомпозированного
блока родительской диаграммы. При
декомпозиции блока его дугам присваивают
коды ICOM, которые состоят из буквы (I –
для входных дуг, C – для дуг управления,
O – для выходных дуг, M – для дуг механизма)
и порядкового номера дуги. Коды ICOM
позволяют быстро проверять согласованность
внешних дуг диаграммы с граничными
дугами соответствующего блока родительской
диаграммы.
