Задняя качающаяся вилка

Устройство. Задняя качающаяся вилка (рис. 54) - маятникового типа, работает совместно с двумя пружинно-гидравлическими амортизаторами, которые обеспечивают ход заднего колеса около 100 мм.

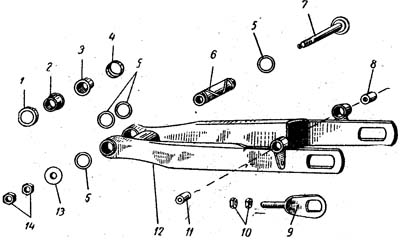

Рис. 54. Детали задней качающейся вилки: 1 и 4 - чашки сальников; 2 и 3 - втулки; 5 - тороидальные сальники; 6 - ось; 7 - грибок маслопровода; 8, 11 - резино-металлические блоки; 9 - оттяжка (фиксатор); 10 - гайки; 12 - вилка; 13 - крышка; 14 - гайка и контргайка грибка маслопровода

В передней части качающейся вилки запрессованы две втулки 2 и 3, вместе с защитными стальными чашками 1 и 4 сальников.

Сальники выполнены из маслобензостойкой резины и имеют форму тора.

С рамой задняя качающаяся вилка соединяется при помощи полой оси (пальца)

6. В задней части перьев качающейся вилки имеются продольные пазы для оси заднего колеса. Для фиксации оси заднего колеса (кроме гайки) имеются специальные оттяжки 9, которые у реплены на вилке в специально приваренных проушинах. Фиксируется положение оттяжек в проушинах двумя гайками 10.

Для закрепления нижних проушин пружинно-гидравлических амортизаторов к задней части перьев качающейся вилки приварены втулки. Соединение амортизаторов с вилкой осуществляется через резино-металлические блоки 8 и 11, вставленные во втулки вилки. Анало ичные резино-металлические блоки установлены в кронштейнах рамы мотоцикла для крепления верхних проушин амортизаторов.

Полая ось 6 (рис. 55) задней качающейся вилки установлена с небольшим натягом в гнездо на раме 5 и закреплена от проворачивания винтом 16 с контргайкой 15. Конец винта при завинчивании входит в специальное углубление на оси.

Ось и втулки задней качающейся вилки автоматически смазываются маслом из коробки передач по специальному маслопроводу. Масло по маслопроводу из коробки передач поступает вначале, в полость 7 грибка 4, который имеет два резиновых торообразных сальника 1 и 10, крышку 11 и гайку 13 с контргайкой 12, а затем в полость оси и; через отверстия, соединяющие внутреннюю полость с наружной поверхностью оси, к втулкам вилки.

Шляпка грибка и крышка вместе с резиновыми сальниками и гайками только закрывают внутреннюю полость оси задней вилки. Никакого отношения к люфтам в задней качающейся вилке они не имеют. Чрезмерная затяжка гаек 12 и 13 приводит к обрыву трубки грибка.

Профилактическое обслуживание. Задняя качающаяся вилка регулировок не имеет. В процессе эксплуатации нужно следить за чистотой внутреннего канала грибка маслопровода и за степенью затяжки его гаек. Один раз в сезон необходимо проверять зазор между вт лками и осью вилки и состояние резино-металлических блоков, через которые к качающейся вилке крепятся пружинно-гидравлические амортизаторы.

Изношенные втулки и ось нужно заменить. Изношенные блоки следует заменить или провернуть на 90° (временно, до установки новых). Периодически, но не менее одного раза в сезон необходимо проверять затяжку винта и контргайки, фиксирующих ось в раме.

Неисправности задней качающейся, вилки. Со временем, даже при условии нормальной эксплуатации, увеличиваются зазоры между осью и втулками задней качающейся вилки. Как правило, из строя выходят втулки, которые легко заменяются новыми после снятия задней качающейся вилки с рамы. Одновременно с износом втулок обычно происходит износ сальников, и в результате - протекание масла из соединения вилки с рамой мотоцикла.

Для определения износа в узле палец-втулка мотоцикл нужно поставить на подставку и рукой двигать заднюю вилку в горизонтальной плоскости к себе и от себя. Если люфт (свободный ход) на концах перьев вилки превышает 3 мм, то вилку следует разобрать. По ле разборки необходимо осмотреть ось и втулки. Изношенные детали следует заменить.

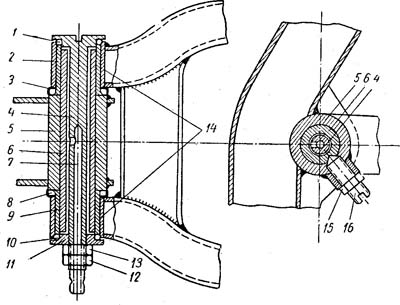

Рис. 55. Разрез узла крепления задней качающейся вилки к раме мотоцикла: 1 и 10 - тороидальные сальники; 2 и 9 - втулки; а и 8 - чашки с тороидальными сальниками; 4 - грибок маслопровода; 5 - рама мотоцикла; 6 - ось вилки; 7 - полость грибка; 11 - крышка; 12 и 13 - гайки грибка маслопровода; 14 - проушины вилки; 15 и 16 - фиксирующий винт с контргайкой.

Определять износ в узле палец-втулка лучше не снимая заднего колеса, иначе упругую деформацию пера вилки можно ошибочно принять за люфт.

Во время движения мотоцикла люфт во втулках задней вилки дает о себе знать при езде по булыжной дороге. Создается впечатление, что произошел прокол шины. Управлять мотоциклом становится трудно. Особенно это заметно у мотоциклов с прицепной коляской. ри большом люфте во втулках задней вилки даже непродолжительная езда по булыжнику на мотоцикле с коляской очень утомляет водителя.
