1. Снимите колпак крышки головки цилиндров;

2. проверьте затяжку крепления стоек валика коромысел;

3. проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан 1-го цилиндра начинает открываться, выпускной клапан — заканчивает закрытие) и отрегулируйте зазор в 4, 6, 7 и 8 клапанах (отсчет клапанов от вентилятора);

4. проверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазор в 1, 2, 3 и 5 клапанах.

После регулировки зазоров поставьте на место колпак крышки. При перепроверке на холодном дизеле допускаются зазоры 0,20...0.35 мм для впускных и выпускных клапанов.

1.3 Проверка затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров проводите после обкатки нового трактора и через 1000 ч. (при ТО-3) на прогретом дизеле в следующем порядке:

1. снимите колпак и крышку головки цилиндров;

2. снимите ось коромысел с коромыслами и стойками;

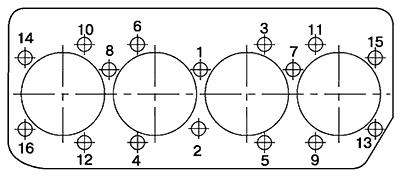

3. динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рис. 36. Момент затяжки должен быть 19-21 кгс*м (190-210 Н*м);

4. после проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между коромыслами и клапанами. Установите на место крышку головки и колпак крышки.

Рис.36

1.4 Разборка и очистка ротора центробежного масляного фильтра

Очистку ротора центробежного масляного фильтра производите одновременно со сменой масла в картере дизеля.

Очистку ротора производите в следующей последовательности:

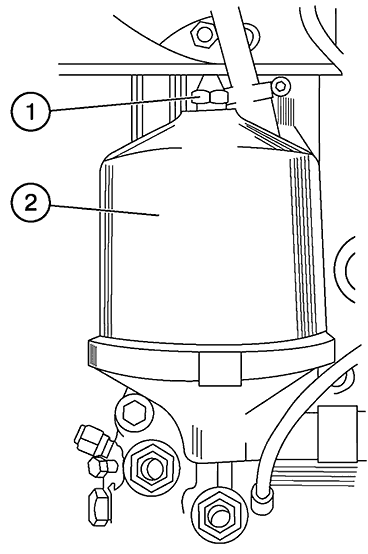

а) отверните колпачковую гайку 1 (рис. 37) крепления колпака 2 центробежного фильтра и снимите его;

Рис.37

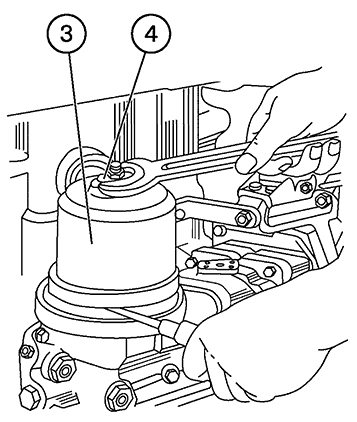

б) между корпусом фильтра и днищем ротора вставьте отвертку (стержень небольшого диаметра) и застопорите ротор от проворачивания (см. рис. 38). Ключом S=36 мм, вращая гайку 4 крепления стакана ротора, стяните стакан 3 с корпуса ротора;

Рис.38

в) с помощью деревянного скребка удалите слой отложений с внутренних стенок стакана ротора;

г) при необходимости очистите сопловые отверстия в верхней части колонки ротора;

д) соберите ротор в последовательности, обратной разборке, совместив метки на роторе и стакане ротора. Перед установкой стакана ротора смажьте моторным маслом уплотнительное кольцо. Гайку крепления стакана заворачивайте с небольшим усилием до полной посадки стакана на ротор; гайку 1 крепления колпака 2 затягивайте моментом 3,5-5,0 кгс*м (35-50 н*м);

е) проверьте работу центробежного масляного фильтра.

После остановки дизеля в течение 30-60 с под колпаком фильтра должен быть слышен легкий шум от вращения ротора.

1.5 Промывка фильтра предварительной очистки масла

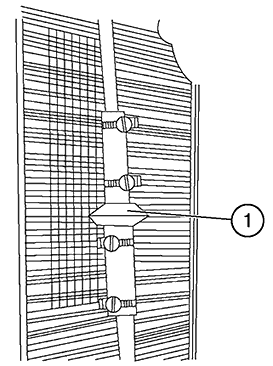

После обкатки трактора и через каждые 1000 ч работы промойте фильтр предварительной очистки масла 1 (рис. 39) и продуйте сжатым воздухом до полного удаления загрязнений, предварительно демонтировав его из масляной магистрали дизеля. При установке фильтра в масляную магистраль обеспечьте вход масла с той же стороны, что и до снятия фильтра.

Рис. 39
