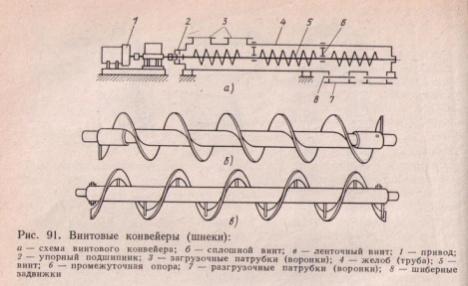

28. Винтовые конвейеры (шнеки). Назначение. Схема устройства. Определение производительности.
Применяют для перемещения сыпучих, мелкокусковых и вязких материалов в горизонтальном и наклонном ( до 20⁰ к горизонту) положениях. Основным элементом, перемещающим материал, является винт, расположенный в желобе (трубе).
По конструкции винты
разделяют на сплошные (для пылевидных
и мелкосыпучих материалов), ленточные
( для щебня, гравия и шлака), фасонные (
для цементобетонной смеси, глины,
цементного раствора) и лопастные ( для
бетонных смесей и других вязких
материалов). Частота вращения винтов
колеблется в пределах 40-120 об/мин.
Существующие винтовые конвейеры могут
транспортировать материал на расстояние
30- 40 м при производительности 15- 60 /ч.
Производительность винтового конвейера
П= 60Ftn
т/ч
F-площадь
поперечного сечения потока материала,
t- шаг винтовой линии шнека, м, t=(0.8…1)D
n-частота вращения винта, об/мин
Площадь поперечного сечения потока материала:
D-диаметр винта, м
-коэффициент
наполнения, для сыпучих материалов =
0.3-0.45, для мелкокусковых =0.25-0.35, для
тестообразных материалов = 0.15-0.3.
C-коэффициент учитывающий обратное ссыпание материала при наклонном конвейера, С=1-0.65
D=
29.Ковшовые конвейеры. Назначение. Схема устройства. Определение производительности.
Ковшовые конвейеры-элеваторы предназначены для вертикального перемещения сыпучих и мелкокусковых материалов и состоят из приводного 5 (верхнего) и натяжного барабанов (или звездочек), натяжного устройства 1, корпуса 2 и тягового органа 3- ленты или цепей ( одной или двух) и ковшей 4, которые бывают глубокими, мелкими и чешуйчатыми. Нижнюю часть с натяжным устройством называют башмаком, а верхнюю с приводным устройством- головкой.
Передают груз на высоту до 50 м.
Производительность ковшового элеватора:
V-скорость движения ковшей (=1.25-2 )м/с
t- шаг ковшей(2.5-5.5)м
h-высота задней стенки ковша, м
i-ёмкость ковша, м^3
-к-т
наполнения ковшей элеваторов
30.Пневмотранспорт.Назначение, классификация, принцип устройства.
Установки пневматического транспорта применяют для перемещения пылевидных материалов (цемента, минерального порошка и др.) благодаря разности давлений на концах трубопровода. По принципу действия пневматические установки разделяют на всасывающие и нагнетательные.
Всасывающая установка работает на принципе разрежения воздуха в трубопроводе вакуум-насосом. Материал засасывается соплами в транспортный трубопровод. Перемещаясь там, материал поступает в разгружатель (отделитель) циклонного типа, где в результате увеличения сечения резко падает скорость его движения, и выпадает на дно, откуда через шлюзовой затвор в приемный бункер. Воздух, пройдя через фильтр в вакуум-насос, выбрасывается в атмосферу. Развивают производительность 25-30 т/ч при дальности транспортирования 25-50 м.
Нагнетательные установки транспортируют материал по разветвленному трубопроводу, куда компрессором нагнетается воздух в несколько мест. Дальность транспортировки 1-2 км, а производительность 200-300 т/ч. Разгрузка материала и дальнейшая очистка воздуха осуществляется так же, как и во всасывающих установках. Воздух из атмосферы предварительно очищается фильтром. Воздухосборник служит для выравнивания давления в системе и одновременно является маслоотделителем.
Для транспортировки сухих материалов тонкого помола получили большое распространение аэрожелоба. Аэрожелоб представляет собой лоток, устанавливаемый с уклоном 4⁰-6⁰ в сторону транспортирования, с пористой керамической или матерчатой перегородкой, разделяющей лоток на две части : верхнюю и нижнюю. В нижнюю часть вентилятором нагнетается воздух, который, проходя через перегородку, аэрирует материал, придавая ему свойство текучести. Пройдя через материал, воздух выходит в атмосферу через фильтры, расположенные в верхней части лотка. Длина аэрожелоба достигает 40 м. Его монтируют из отдельных секций, соединенных между собой. Производительность 20-100 т/ч при ширине лотков 100-400мм
