Область применения

Впервые сплав с памятью формы был применен в самолете F-14 в 1971 году, это был Ni-Ti-Fe. Использование Ni-Ti-Nb сплава стало большим достижением, но также и Fe-Mn-Si сплавы получили много внимания, несмотря на их более низкое восстанавливаемое напряжение.

Имеются потенциальные возможности применения нитинола при производстве товаров широкого потребления. Например, интересное изобретение: устройство - держатель пепельницы, который опускает горящую сигарету в пепельницу, предотвращая ее попадание, предположим, на скатерть стола.

Надежность устройств с памятью формы зависит от их срока службы. Важные внешние параметры управления рабочими циклами системы, являются - время, температура. Важные внутренние параметры, которые определяют физические и механические свойства: система сплава, состав сплава, тип преобразования и дефекты решетки. Эти параметры управляют термомеханической историей сплава. Как следствие, максимальный эффект памяти будет ограничен в зависимости от требуемого количества циклов.

Полезные космические грузы типа солнечных батарей или антенн спутников сейчас используют в основном пиротехнические способы раскрытия, которые создают множество проблем. Использование материалов с памятью формы позволит устранить все эти проблемы, также предоставит возможность неоднократно проверить работоспособность системы еще на земле.

Недавнее исследование относительно Ni-Ti сплавов показало, что суперэластичное поведение приводит к повышению износостойкости. Псевдоэластичное поведение уменьшает область упругого контакта во время скольжения. Уменьшение области упругого контакта между двумя скользящими частями увеличивает износостойкость материала. Специальный тип износа - кавитационная эрозия, которая создает специфические проблемы в гидравлических машинах, винтах судов, водяных турбинах. Сравнительные изучения различных материалов показали, что Ni-Ti сплавы имеют более высокое сопротивление кавитационной эрозии, чем обычные сплавы. В мартенситном состояние у Ni-Ti сплава очень хорошая стойкость к кавитационной эрозии. Но изготовление рабочих частей подвергающихся коррозии полностью из Ni-Ti сплава слишком дорогое удовольствие, поэтому оптимальный путь - использование Ni-Ti сплава соединенного со сталью.

В медицине используется новый класс композиционных материалов ”биокерамика–никелид титана”. В таких композитах одна составляющая (никелид титана) обладает сверхэластичностью и памятью формы, а другая — сохраняет свойства биокерамики.

В качестве керамической составляющей может выступать фарфор, который широко используется в ортопедической стоматологии и является хрупким материалом. Высокая хрупкость фарфора обусловлена тем, что на границах различных фаз и зерен возникают контактные напряжения, значительно превосходящие уровень средних приложенных напряжений. Релаксация контактных напряжений в керамическом материале возможна, если в зоне этих напряжений происходит диссипация энергии за счет фазового превращения в никелиде титана. Изменение температуры или приложение нагрузки вызывает в никелиде титана мартенситное превращение, что приводит к эффективной релаксации напряжений в матрице при нагружении композиционного материала, позволяя твердой составляющей нести приложенную нагрузку. Известно, что упругое восстановление объема пористых прессовок из порошка сверхупругого никелида титана связано с разрывом межчастичных контактов и определяется прочностью брикета, которая зависит от пористости и величины сил контактного сцепления. Ослабление этих сил путем добавления к порошку никелида титана других компонентов, например мелкодисперсных вольфрама или карбида кремния, значительно повышает упругий эффект, так как прочные одноименные контакты титан–никель заменяются разноименными.

Поскольку величина упругого эффекта снижается при уменьшении содержания никелида титана в прессовке, концентрационная зависимость упругого восстановления объема обычно является экстремальной. В композиционном материале ”фарфор–никелид титана” компоненты слабо взаимодействуют и после спекания контакты между керамической и металлической составляющей ослаблены. При нагружении они разрываются в первую очередь и упругое восстановление объема растет. В результате деформация является обратимой и композит проявляет свойства, подобные сверхэластичности. Биосовместимость композиционного материала ”стоматологический фарфор–никелид титана” изучалась гистологическим методом, оценивая реакцию тканей у крыс на имплантацию под кожу передней брюшной стенки образцов из композиционного материала и из фарфора. Характер тканевых реакций, их распространенность и особенности клеточных изменений в обоих случаях оказались однозначными. Таким образом, композиционные материалы ”биокерамика–никелид титана” являются биосовместимыми .

На рисунке 4 показано восстановление проходимости кровеносного сосуда с помощью спирального эндопротеза с памятью формы Рис. 4 Спиральный эндопротез

Эндопротез в компактном виде вводится через пункционное отверстие в сосуд и по его руслу доставляется в место сужения сосуда. Здесь протез отсоединяется от доставляющего устройства, разворачивается под действием тепла тела до требуемого диаметра и армирует стенки сосуда, восстанавливая кровоток по артерии. Аналогичным образом проводят расширение и восстанавливают проходимость полых органов: желчных протоков, пищевода, цервикального канала матки и др.

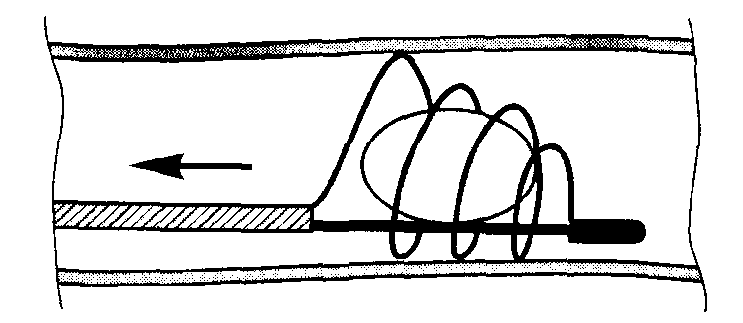

На рис. 5 изображена ловушка «Трал» для извлечения камней из полых органов. Это единственная ловушка из существующих, обеспечивающая легкое освобождение камня простым выпрямлением спиральной бранши, затем коническая ловушка восстанавливается за счет свойства сверхупругости.

Рис. 5 Схема действия сверхупругого экстрактора «Трал»

Так же созданы фиксаторы с памятью формы и саморегулирующиеся компрессии для остеосинтеза и укрепления связочно-хрящевых структур, применяемые в ортопедии, травматологии, кардиологии и нейрохирургии рис. 6.

Рис. 6 Набор фиксаторов

для позвоночника

Освоение ближнего и дальнего космоса связано с созданием орбитальных станций и крупным космическим строительством. Необходимо сооружение таких громоздких объектов, как солнечные батареи и космические антенны. На рисунке 10.4 приведена схема космического аппарата с антеннами саморазворачивающейся конструкции.

Рисунок 10.4 – Схема космического аппарата с самотрансформирующимися элементами: 1 – антенна; 2 – механический стабилизатор; 3 – излучатель энергии; 4 – солнечная батарея

Антенны состоят из листа и стержня из сплава Ti – Ni, которые свернуты в виде спирали и помещены в углубление в искусственном спутнике. После запуска спутника и выведения его на орбиту антенна нагревается с помощью специального нагревателя или тепла солнечного излучения, в результате чего она выходит в космическое пространство.

Для размещения различных технических объектов, жилых и производственных модулей необходимо строительство в условиях открытого космического пространства больших платформ. Доставка в открытый космос громоздких агрегатов технически возможна только по частям с последующими монтажными работами. Используемые в массовом производстве способы соединения деталей, такие как сварка, пайка, склеивание, клепка и другие, непригодны в космических условиях. Особые требования предъявляются к обеспечению исключительно высокой техники безопасности.

С учетом этих особенностей в нашей стране была создана уникальная технология соединения элементов в открытом космосе с использованием муфты из сплава ТН-1. Эта технология была успешно использована при сборке конструкции фермы из алюминиевых сплавов общей длиной 14,5 м и поперечным сечением в виде квадрата со стороной 0,5 м. Ферма состояла из отдельных трубчатых деталей диаметром 28 мм, которые соединялись между собой с помощью муфты из металла с памятью формы (рисунок 10.5).

Рисунок 10.5 – Соединение трубчатых деталей (1) с помощью муфты (2) из металла с памятью формы: а – до сборки; б – после нагрева

Муфту с помощью дорна деформировали при низкой температуре таким образом, чтобы ее внутренний диаметр был больше наружного диаметра соединяемых элементов. После нагрева выше температуры обратного мартенситного превращения внутренний диаметр муфты восстанавливался до того диаметра, который муфта имела перед расширением. При этом генерировались значительные обжимающие реактивные усилия, соединяемые элементы пластически деформировались, что обеспечивало их прочное соединение. Сборка фермы и установка ее на астрофизическом модуле «Квант» орбитального комплекса «Мир» была произведена в 1991 г. всего за четыре выхода в открытый космос и заняла в общей сложности около суток.

Выводы

Однократно реализуемый эффект памяти формы может быть положен в основу проектирования разнообразных устройств перемещения. Это позволяет создавать термочувствительные элементы особо высокой точности. Однако надо иметь в виду, что тепловое расширение осуществляется только в виде удлинений и сокращений размеров тела, в то время как в случае эффекта памяти формы восстанавливаются деформации кручения, изгибные и любые другие.

К сожалению, пока изделия из никелид-титановых сплавов не получили широкого распространения. Это связано со сложностью металлургического производства. Всего в нескольких странах могут в промышленных масштабах получать полуфабрикаты с требуемым химическим составом и уровнем свойств. Плюс сложная технология переработки полуфабриката в изделие с гарантированными температурами срабатывания требует применения дорогостоящего оборудования и определяет высокий уровень брака. Все это приводит к высокой стоимости изделий.

Удивительные сплавы с памятью формы постепенно занимают все большее место в нашей жизни. Уже достаточно трудно представить современную стоматологию без композитных материалов на основе NiTi (те же скобы, которые вставляют детям для выпрямления зубов, спиральные эндопротезы для восстановления проходимости кровеносных сосудов, фиксаторы на позвоночник). Доставленные на орбиту в «свернутом» виде солнечные батареи разворачиваются сами на несколько десятков квадратных метров и т.д. Диапазон применения этих материалов увеличивается день ото дня и сулит еще много интересного. Можно с уверенностью сказать, что это материал будущего.
