Прилади з якими відбувалась робота під час проходження практики а мперметр э377, вольтметр э377.

Амперметр Э377, вольтметр Э377, призначений для вимірювання струму та напруги у колах змінного струму частотою 50Гц, 60Гц, 200Гц, 500Гц або 1000Гц.

Габарити - 120х120х125мм.

Клас точності - 1,5.

Вібростійкий, тряскостійкий.

Прилади використовуються для роботи в польових умовах при температурі навколишнього повітря від -40ºC до +50°С і відносній вологості до 95% (при 35°С).Основна похибка приладів класу 1,5 не перевищує ±1,0% кінцевого значення шкали.Зміна показів приладів амперметр Э377, вольтметр Э377, міліамперметр Э377, кілоамперметр Э377, мілівольтметр Э377, кіловольтметр Э377 внаслідок відхилення температури навколишнього повітря від 20°С (у діапазоні від -40ºС до +50°С) не перевищує ±0,5% для приладів класу 1,0 і ±0,8% - для приладів класу 1,5 на кожні 10 град;

- Під впливом зовнішніх магнітних полів напруженістю 400А/м - не перевищує ±2,5%;

- При відхиленні приладу на 45° від вертикального положення в будь-якому напрямку - не перевищує ±1,0% для приладів класу 1,0 і ±1,5% для приладів класу 1,5;

- При відхиленні частоти від номінальної на ±10% - не перевищує ±1,0% для приладів класу 1,0 і ±1,5% для приладів класу 1,5.

Характер шкали приладу - нерівномірний.

Р еле часу рв-4

Реле часу серії РВ-4 призначене для передавання електричних команд з одного кола керування в інше, з деяким попередньо встановленим і плавно-регульованим запізненням.

Переваги:

Реле часу такої моделі при ззберіганні належної точності і надійності є найбільш доступними реле на ринку;

Використання роз’єму Р8Ц дозволяє швидко проводити заміну старого реле на нови при поломці чи при необхідності зміни функціональних чи часових параметрів;

реле часуРВ-4 можуть працювати при напрузі 24-220В АС/DC;

реле часу РВ-4 має один з найширших діапазонів часу.

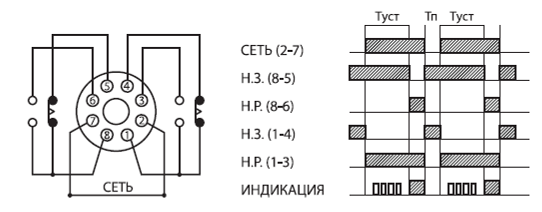

С хема підключення РВ-4

Контакти 2 і 7 призначені для живлення реле, контакти 4-1-3 і 5-8-6 – робочі переключаючи контакти реле( нормально замкнуті 1-4 і 8-5, нормально розімкнуті 1-3 і 8-6).

Мановакуумметр мвтп-160

Мановакуумметр призначений для вимірювання надлишкового та вакуумметричного тиску рідких та газоподібних середовищ.

Принцип роботи мано вакуумметра оснований на деформації чутливого елемента .

Матеріал деталей манометра:

– корпус – сталь

- скло – лите

- трубчаста пружина – мідний сплав, залізо-нікелевий сплав

- тримач – мідний сплав

- механізм – мідний сплав, нержавіюча сталь

Діаметр корпуса: 160 мм.

Різьба штуцера: М20х1,5.

Клас точності: 1,5.

Температура применения: -50° до +60°С.

Ступінь захисту манометра від впливу твердих частинок, пилу і води IP40 и IP53

Маса манометра не більше 1,2 кг.

Схема та будова приладу

1. Зубчатий сектор

2. Шестерня

3. Стрілка

4. Одновитковатрубчата пружина

5. Тяга

6. Вісь

7. Штуцер
