Оао «Тамбовский завод «Комсомолец» им. Н. С. Артемова»
Емкость для хранения глубоко обессоленной воды V=30м3
202.5485.00.000 РР
Расчёт на прочность
2011 г.
Содержание
Введение 4
2 Горизонтальный аппарат 6
3 Расчет выпуклого днища 7
4 Расчет укрепления отверстий в выпуклом днище 10
5 Расчет цилиндрической обечайки 12
6 Расчет укрепления отверстий в цилиндрической обечайке 14
7 Расчет цилиндрической обечайки под действием первой седловой опоры 16
8 Расчет цилиндрической обечайки под действием второй седловой опоры 20
Литература 24
Лист регистрации изменений 25
Введение
Настоящий расчет емкости для хранения глубоко обессоленной воды V=30м3 выполнен в соответствии с комплектом чертежей 202.5485.00.000.
Допускаемые напряжения определены по ГОСТ Р 52857.1-2007[1]

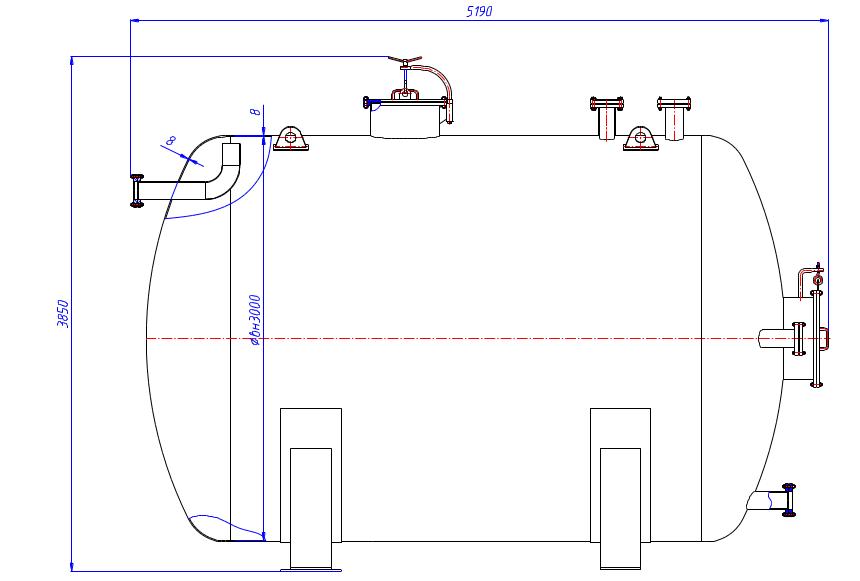

Эскиз емкости для хранения глубоко обессоленной воды V=30м3 представлен на рисунке1.
Рисунок 1 — Эскиз емкости для хранения глубоко обессоленной воды V=30м3
1 Расчетные параметры
Наименование |
Значение |
Размерность |
|
Расчетная температура |
35 |
oС |
|
Расчетное давление |
Внутреннее |
0.001 |
МПа |
Внутреннее с учетом гидростатического |
0.03 |
||
Прибавка для компенсации коррозии и эрозии |
2 |
мм |
2 Горизонтальный аппарат
Расчет выполнен с помощью пакета прикладных программ расчета на прочность элементов сосудов, аппаратов и трубопроводов PVP Design (Свидетельство о государственной регистрации 2008614973)[2] |
|
Условные обозначения Xn, мм - Координата расчетного узла Mn, Н*мм - Изгибающий момент в узле (исходные данные) Qn, Н - Перерезывающая сила в узле (исходные данные) D, мм - Диаметр расчетного участка L, мм - Длина расчетного участка s, мм - Толщина стенки расчетного участка G, Н - Вес расчетного участка q, Н/мм - Распределенная нагрузка расчетного участка Mуз, Н*мм – Расчетный изгибающий момент в узле Qлев.уз., Н - Перерезывающая сила в узле со стороны левого участка Qпр.уз., Н - Перерезывающая сила в узле со стороны правого участка R, Н - Реакция опоры Qуч, Н - Максимальная перерезывающая сила на расчетном участке Mуч, Н*мм - Максимальный изгибающий момент на расчетном участке Qэ, Н - Максимальная перерезывающая сила на элементе Mэ, Н*мм - Максимальный изгибающий момент на элементе |
|
