4.Новополоцкий участок тепловой сети

Тепловые сети прокладывают как в земле, так и над землей. Тип прокладки зависит от особенностей данного района, места расположения трасы тепловой сети, назначения и диаметра магистралей, характеристики грунта, уровня грунтовых вод.

Подземная применяется двух типов: канальная (непроходная, полупроходная и проходная) и бесканальная (засыпная, сборная, сборно-литая, монолитная и литая). По характеру работы эти прокладки бывают с воздушным зазором и без воздушного зазора.

Канальная прокладка удовлетворяет большинству требований. Каналы предохраняют теплопроводы от воздействия грунтовых, атмосферных и паводковых вод. Трубопроводы в них укладывают на подвижные и неподвижные опоры, при этом обеспечивается организованное тепловое удлинение.

• Технологические размеры канала принимают исходя из минимального расстояния на свету между трубами и элементами конструкции, которое в зависимости от диаметра труб 25 - 1400 мм соответственно принимают равным: до стенки 70 -120 мм; до перекрытия 50-100 мм; до поверхности изоляции соседнего трубопровода 100 - 2520 мм. В большинстве случаев толщина слоя грунта над перекрытием канала составляет 0,8 - 1,2 м, но не менее 0,5 м.

Для отвода паводковых или атмосферных вод перекрытие устраивают с поперечным уклоном 1 - 2 %. При высоком уровне грунтовых вод наружную поверхность стенок, перекрытия и дна канала покрывают гидроизоляцией.

При централизованном теплоснабжении для прокладки тепловых сетей применяют непроходные, проходные и полупроходные каналы. Если глубина заложения превышает 3 м, то для возможности замены труб полупроходные или проходные каналы.

Непроходные каналы применяют для прокладки теплопроводов диаметром до 700 мм независимо от числа труб. Конструкция канала зависит от влажности грунта. В сухих грунтах чаще устраивают блочные каналы с бетонными или кирпичными стенками либо железобетонные одно- и многоячейковые. В настоящее время устраивают преимущественно каналы из сборных железобетонных элементов (независимо от диаметра прокладываемых теплопроводов). При необходимости замены труб или при ремонте тепловой изоляции в непроходных каналах приходится разрывать грунт и разбирать канал. Поэтому тепловую сеть в непроходных каналах по возможности размещают вдоль газонов.

Проходные каналы - коллекторы сооружают при наличии большого числа трубопроводов. Их располагают под мостовыми крупных магистралей, на территории больших промышленных предприятий, на участках, прилегающих к зданиям ТЭЦ. Совместно с теплопроводами в проходных каналах размещают и другие подземные коммуникации - электрокабели, водопровод, газопровод низкого давления и т. д. Для осмотра и ремонта в коллекторах обеспечивают свободный доступ обслуживающего персонала к трубопроводам и оборудованию. Коллекторы оборудуют освещением и естественной и приточно-вытяжной вентиляцией с трехкратным обменом воздуха, обеспечивающей температуру воздуха не более 30°С, и устройством для удаления воды. Входы в коллекторы предусматривают через каждые 100 -300 м. В местах, где расположены сальниковые компенсаторы для восприятий тепловых удлинений, запорные устройства и другое оборудование, предусматривают специальные ниши и дополнительные лазы. Коллекторы сооружают из ребристых плит, звеньев рамной конструкции, крупных блоков и объемных элементов.

Полупроходные каналы. В сложных условиях пересечения теплопроводами существующих подземных коммуникаций, под проезжей частью, и при высоком уровне грунтовых вод вместо непроходных устраивают полупроходные каналы. Полупроходные каналы применяют также при прокладке небольшого числа труб в тех местах, где по условиям эксплуатации вскрытие проезжей части исключено, и трубопроводов больших диаметров 800 - 1400 мм. Высоту полупроходного канала принимают не менее 1400 мм. Каналы выполняют из сборных железобетонных элементов. Конструкция полупроходного канала состоит из плиты днища, стенного блока и плиты перекрытия.

Надземная прокладка является наиболее удобной в эксплуатации и ремонте. Она, как правило, характеризуется минимальными теплопотерями и простотой обнаружения мест аварии. Несущими конструкциями для теплопроводов являются отдельно стоящее опоры или мачты, обеспечивающие расположебние труб на нужной высоте. При низких опорах расстояние в свету при ширине труб до 1,5 м принимается 0,35 м и не менее 0,5 м при большей ширине. Опоры обычно выполняются из железобетонных блоков; мачты и эстакады - стальными и железобетонными. Расстояние между опорами или мачтами при надземной прокладке труб диаметром 25 - 800 мм принимают равным 2 - 20м.

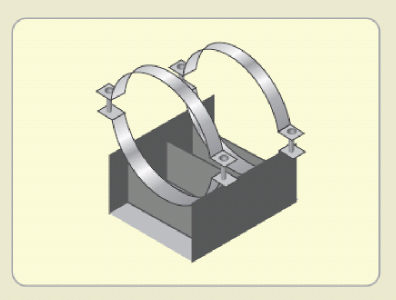

Неподвижные опоры предназначены для закрепления тебплопровода в характерных точках (места ответвлений, места установки задвижек, сальниковых компенсаторов, грязевиков), используют при всех способах прокладки. Наибольшее распространение получили щитовые опоры.

Неподвижные опоры бывают двух типов: разгруженные и неразгруженные. В разгруженных опорах силы, действующие на нее с двух противоположных сторон, равны; в неразгруженных опорах эти силы различны по величине.

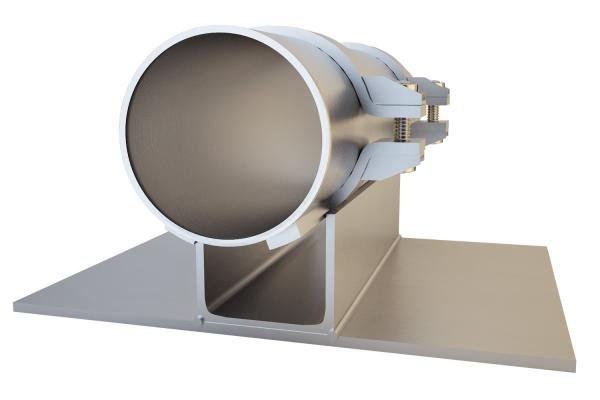

П одвижные опоры устанавливают при канальной и надземной прокладке теплопроводов. Существует несколько различных конструкций подвижных опор: скользящие (применяют при всех способах прокладки, кроме бесканальной), катковые (при надземной прокладки теплопроводов по стенам зданий, а также в коллекторах, на кронштейнах) и подвесные (при надземной прокладке)

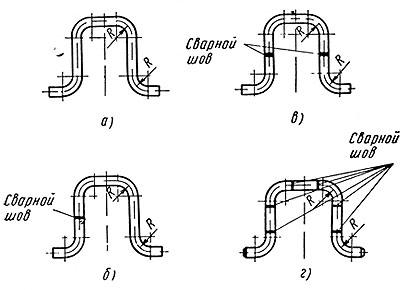

К омпенсаторы применяют для снятия температурных напряжений, возникающих в трубопроводах при удлинении. Изготавливают компенсаторы П-

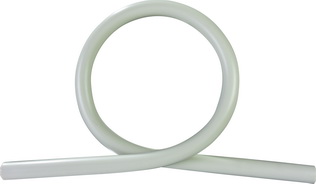

или Q-образные гибкие,

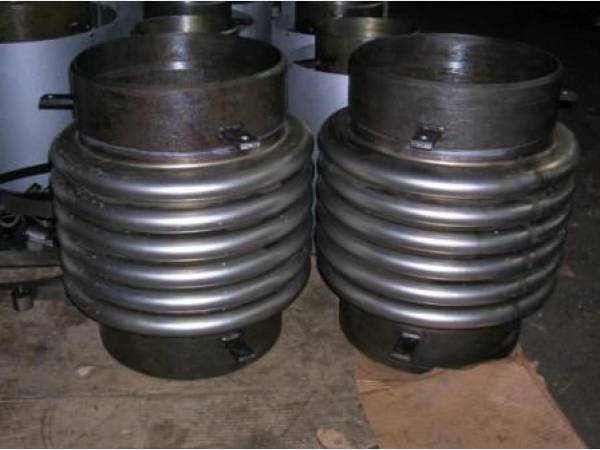

шарнирные или сальниковые(осевые).

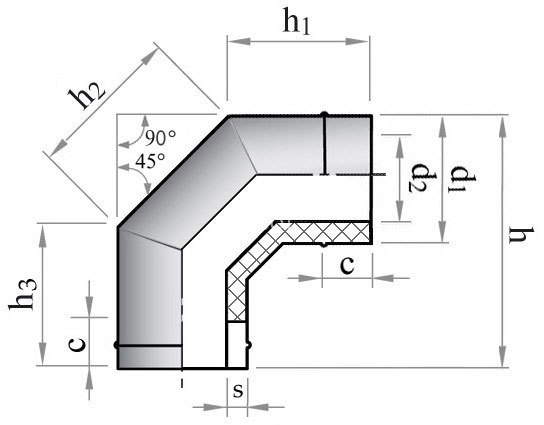

Кроме того, используют имеющие на трассе повороты трубопроводов под углом 90 - 120°, которые работают как компенсаторы (самокомпенсация).

Бесканальная прокладка. Для защиты трубопроводов от механических воздействий при этом способе прокладки устраивают усиленную тепловую изоляцию - оболочку. Достоинствами бесканальной прокладки теплопроводов является сравнительно небольшая стоимость строительно-монтажных работ, небольшой объем земляных работ и сокращение сроков строительства. К ее недостаткам относятся повышенная подверженность стальных труб наружной коррозии.

Бесканальную прокладку широко применяют в сухих песчаных грунтах; в водонасыщенных грунтах в зоне расположения труб необходим дренаж. Трубы с тепловой изоляцией укладывают непосредственно на песчаную подушку, отсыпанную на предварительно выровненное дно траншеи. Для компенсации тепловых удлинений труб применяют гнутые или сальниковые компенсаторы, расположенные в специальных нишах или камерах.
