1.5.Відкриті ел. Проводки.
1.5.1.Прокладання електропроводки плоскими проводами
Провід марок АППВ, ППВ, АППВС, АППР і їм подібні дозволяється прокладати відкрито і приховано в сухих, вологих і сирих приміщеннях заміського (садового) будиночка і у надвірних будівлях.
Провід АППВ, ППВ мають світлостійку ізоляцію, тому їх дозволяється застосовувати при відкритих електропроводках прямо по поверхнях вогнетривких стін, перегородок і стель (покритих сухої гіпсової або мокрою штукатуркою, обклеєних шпалерами). Дозволяється прокладка по дерев'яних і інших горючих конструкцій проводів з полівінілхлоридної ізоляцією з підкладкою під них вогнетривких матеріалів, наприклад азбесту товщиною не менше 3 мм, який виступає з кожного боку проводу не менше ніж на 10 мм.
Ізоляція плоских проводів виконується з матеріалу, який при температурі 150-190 ° C розм'якшується і плавиться, а струмоведучі жили плоских проводів знаходяться на близькій відстані один від одного, тому якщо ізоляція при нагріванні розплавиться, може статися коротке замикання. Крім того, ізоляція плоских проводів не має захисту від механічних пошкоджень, і наявність прихованого ушкодження ізоляції в процесі експлуатації може призвести до аварії.
За вищевказаним причин не дозволяється застосування плоских проводів при відкритій прокладці в приміщеннях пожежонебезпечних, особливо сирих і на горищах, при прихованій прокладці - в особливо сирих приміщеннях.
Плоскі дроту не дозволяється застосовувати для зарядки освітлювальної арматури і підвіски на них лампових патронів.
При прихованій електропроводці забороняється замонолічіваніе в будівельні конструкції проводів всіх марок, а також прокладання плоских проводів під шаром цементного розчину, коли в штукатурні розчини або бетонні суміші додають поташ, милонафт та інші компоненти, що руйнують ізоляцію та алюмінієві жили.
Монтаж проводок плоскими проводами складається з наступних операцій: правка, розмітка трас, прокладка, кріплення, вигинання і перетин, проходи через стіни і т. п.
Правку плоских проводів найкраще вести так: один кінець затиснути в лещатах або закріпити іншим способом, після чого протягнути дріт через суконку або рукавицю. При виправлення одножильних проводів з полівінілхлоридної ізоляцією (ПВ, АПВ та ін) протягувати їх з великим зусиллям не рекомендується, оскільки при цьому може бути зрушена ізоляція.
Прокладання проводів виконують ділянками: квартирний щиток - відгалужувальна коробка - штепсельна розетка; відгалужувальна коробка - світильник і т. д.
Всі з'єднання проводів виробляють лише в відгалужувальних коробках, з'єднання проводів між собою поза коробок не дозволяється.
Провід нарізають на шматки, рівні довжині окремих ділянок. На кінці жив кусачками вирізують розділову підставу (якщо воно є) довжиною 80-100 мм (у трижильного дроти дозволяється перемичка між другим і третім). Укладають дріт з легким натягом по всій довжині прямої ділянки від коробки до повороту траси. При повороті дроти розділова підстава вирізують для додання кутку правильної форми. Після укладання провід тимчасово закріплюють на іншому кінці ділянки, додатково виправляють, а потім остаточно закріплюють.
При веденні монтажу проводки повинна бути забезпечена можливість вільного виконання з'єднань проводів в відгалужувачів коробках, коробках для вимикачів і штепсельних розеток. Така необхідність виникає при ремонті або заміні вимикачів, штепсельних розеток, світильників. Тому кінці дроту з роздільними жилами вводяться в коробки з запасом 50-70 мм, після чого провід у коробки закріплюється. При паралельному прокладанні проводи повинні мати проміжок 3-5 мм.
При необхідності азбестові прокладки кріплять до початку монтажу проводів, забиваючи в них цвяхи через 200-500 мм в шаховому порядку.

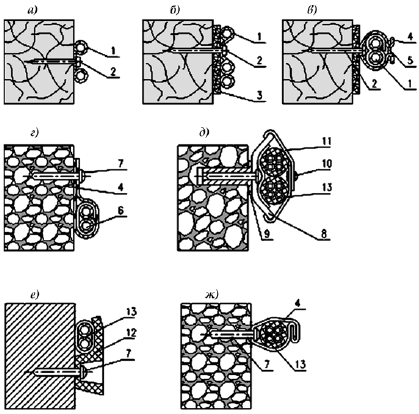

а-АППР до дерев'яної основи, б, в - Аппп і АПВ до дерев'яної основи; г - АПВ, АППВ до цегли і бетонного підстав; д, е, ж - АНРГ, АВРГ до бетонної і цегельному підстав; 1 - провід; 2 - цвях, 3 - прокладка з азбесту; 4 - смужка; 5 - пряжка; 6 - прокладка; 7 - дюбель; 8 - тримач; 9 - розпірний дюбель; 10 - кнопка; 11 - стрічка; 12 - пластмасова дужка; 13 — кабель
При відкритому прокладанні плоскі проводи креплеют цвяхами, металевими і пластмасовими скобами, хомутами, смужками, стрічками, шурупами, дюбелями або приклеюють спеціальним клеєм. Цвяхи діаметром 1,4-1,8 мм довжиною 20-25 мм з капелюшком до 3 мм забивають на відстані 200-300 мм один від одного по середній лінії плівки між жилами проводи молотком невеликої ваги, користуючись оправкою або яким-небудь іншим пристосуванням, захищає дріт від ушкодження.
У вологих неопалюваних приміщеннях під капелюшка цвяхів рекомендується підкладати фіброві, гумові або подібні їм шайби.
Скоби з пластмаси, гуми і т. д. кріплять на відстані не більше 400 мм один від одного. Для кріплення плоских проводів застосовують поліетиленові скоби типу У641, У642 та ін При відсутності спеціальних поліетиленових скоб плоскі дроти можна кріпити за допомогою металевих скоб, попередньо закріплених по шару азбесту, якщо основа згорає. Металеві смужки шириною 10 мм і товщиною 0,3-0,5 мм нарізають з тонкого сталевого листа, що має антикорозійне покриття. Під бандажну металеву смужку необхідно підкласти ізоляційну прокладку шириною на 1-2 мм більше, ніж ширина металеву смужку. Кінці смужки кріплять в замок або пряжкою. При закріпленні в замок довжину смужки беруть на 10 мм більше, ніж при закріпленні пряжкою.
При прихованій прокладці дроти закріплюються в окремих місцях алебастровим розчином; кріплення цвяхами не допускається.
Для збереження жив і ізоляції плоских проводів при повороті траси в площині стіни або стелі на кут 90 ° вигинання проводів може здійснюватися наступними способами:
1) при відкритій проводці допускається зблизити жили між собою шляхом сплющивания розділової підстави або розрізання його вздовж проводу посередині між жилами. Перехрещування жив між собою в кутах заборонено;
2) при прихованій прокладці виконують вигинання на ребро: розділова підстава між жилами в залежності від перетину і числа жил дроту розрізають на 40-60 мм і 1-2 жили відводять всередину кута у вигляді напівпетлі, щоб виключити їх зіткнення.
Згинання за плоскій стороні виконують так: провід згинається по плоскій стороні на кут 90 ° без розрізання розділової підстави. При цьому жили не повинні щільно прилягати один до одного. Для попередження такого прилягання чергове кріплення проводу до будівельного основи виробляють поблизу, але не в місці вигину.
Провід, що не має розділової підстави, вигинається на ребро з радіусом, що забезпечує плавність вигину без викривлення ізоляції.
При прихованій проводці відгалужувальні коробки, коробки для вимикачів і штепсельних розеток повинні бути закладені в стіну так, щоб їх краї збіглися з поверхнею штукатурки.
Відгалужувальні коробки обов'язково закривають кришками. Габарити коробок повинні дозволити розмістити запас решт приєднуються або відгалужувальних проводів. Для відкритої прокладки застосовують відгалужувальні коробки плоскі і малогабаритні. Їх встановлюють без підкладки дерев'яних розеток. Якщо застосовуються металеві коробки, в місцях введення в них проводів повинні бути встановлені втулки з ізольованого матеріалу або на дріт накладена додаткова ізоляція з прогумованою або полівінілхлоридної стрічки в 3-4 шари.
Розділова підстава при з'єднанні проводів з зажимами вимикачів, штепсельних розеток, ламповими патронами і т. д. має бути розрізане лише на ділянці, необхідному для приєднання, а на кінці проводів накладена додаткова ізоляція з прогумованою стрічки.
При прихованій прокладці проводів до закладення їх мокрій або сухою гіпсовою штукатуркою необхідно обов'язково перевірити проводку на відсутність обриву жил проводів і короткого замикання між німі
1,5,2,Монтаж електропроводок захищеними проводами
При монтажі як відкритої, так і прихованої електропроводок по вогнетривкі і вогнестійкими підставах всі марки захищених проводів та кабелів прокладають безпосередньо з таких підстав. По дерев'яних стін, перегородок, стель і інших горючих конструкцій електропроводка може проводитися безпосередньо з підстав з підкладкою під дроти і кабелі негорючих матеріалів або в суцільному шарі вогнетривких матеріалів.
Спосіб прокладки по горючих підставах визначається матеріалом оболонки проводів та кабелів. Безпосередня прокладання проводів і кабелів по горючих підставах дозволяється при дотриманні наступних умов:
1) при відкритому прокладанні захищених проводів та кабелів їх оболонка повинна бути виконана з важко-або негорючих матеріалів (проводи ПУНП, АПУНП, АПРН, ПРН, АПРФ, ПРФ, ПРФл; кабелі АНРГ, ННД, АВВГ, ВВГ і ін);
2) при прихованій прокладці захищених проводів та кабелів їх оболонка повинна бути виконана тільки з негорючих матеріалів (проводи АПРН, ПРН; кабелі АНРГ, ПРГ та ін.)
Кабелі в полівінілхлоридної і гумової оболонках у місцях виходу назовні необхідно захищати від дії сонячних променів і пошкодження гризунами.
Не допускається залишати в незахищеному вигляді виведені і панцирами кінці кабелів, так як на них можуть утворюватися тріщини через схильності ізоляційних гум старіння під впливом сонячних променів.
Захищені проводи і кабелі прокладають строго паралельно лініям сполучення стін, перегородок, стелі, проемам дверей і вікон. Кріплять проводку з підстав стін і стель металевими або капроновими скобами. Одиночні проводи та кабелі на горизонтальних ділянках кріплять скобами з однією лапкою, на вертикальних ділянках - двома або однією, на стелях, кутах, у вводів - тільки двома.
При горизонтальній прокладці відстань між скобами повинно бути не більше 500 мм, при вертикальній - не більше 700-1000 мм (залежно від перетину струмоведучих жил). Скоби у вимикачів, штепсельних розеток, відгалужувальних коробок, проходів і т. п. встановлюють на відстані 50-70 мм і 10-15 мм від початку вигину.

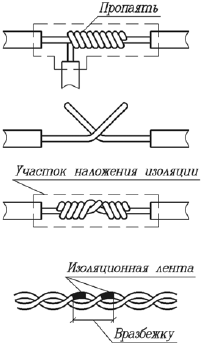

З'єднання і відгалуження дротів і кабелів виконують в сполучних коробках. Перед введенням в коробку кінці проводів та кабелів обробляють і готують для з'єднання відгалужень всередині коробки. Довжина оброблення вибирається такий, щоб після закріплення дроту або кабелю їх оболонка заходила всередину коробки на 1,5-3,0 мм.
Оброблення кабелів типу АВРГ і ВРГ роблять так. Виконують кільцевої і поздовжній надрізи оболонки ножем, потім оболонку розгинають, починаючи від кінця кабелю, і видаляють. Обробка кабелю зі свинцевою оболонкою (АСРГ, СРГ) проводиться шляхом виконання кільцевого та поздовжнього надрізів оболонки ножем приблизно на половину її товщини. При надрізанні оболонки треба стежити, щоб не була пошкоджена ізоляція, тому прорізати оболонку наскрізь забороняється.
Після виконання надрізів, починаючи від кінця кабелю, розгинають оболонку в один бік і видаляють її до кільцевого надрізу. На відстані 4-5 мм від зрізу оболонки на поясний ізоляцію накладають бандаж з суворих ниток, який покривають склеивающим лаком або емаллю.
Забороняється виконувати оброблення кабелю типу АСРГ, СРГ способом, за якого оболонка надрізається кільцем, а потім переламується і стягується.
Прокладка проводів ПРФ, АПРФ, ПРФл з фальцовані швом має специфічні особливості, які з жорсткості зовнішньої металевої оболонки. При кріпленні проводи лапку дужки встановлюють завжди під ним. При горизонтальній прокладці проводів по стінах шов металевої оболонки повинен бути спрямований вниз і по можливості звернений до опорної поверхні, що виключає випадкове попадання в нього вологи. При вертикальній прокладці проводів по стінах, а також по стелі шов оболонки повинен прилягати до опорної поверхні.
Згинати провід слід з дотриманням допустимих радіусів вигину, користуючись спеціальними кліщами типу КТ-2. Пуансон і матрицю вибирають відповідно з діаметром проводу. Кілька перших вдавлень виробляють неповним стисненням кліщів, потім - стисненням до відмови. Місця вдавлень розташовують близько одне до іншого з таким розрахунком, щоб подальше вдавлення не знаходило на попереднє. Провід згинають обережно.
Провід з фальцовані швом обробляють таким чином. Роблять розріз шва і від місця розрізу виконують кільцевий надріз навколо оболонки. Щоб не пошкодити ізоляцію, прорізати оболонку наскрізь можна. Потім ножем розгортають всю оболонку, починаючи від місця розрізу. Бандаж з суворих ниток накладають аналогічно обробленні кабелю АСРГ. Папір обривається руками (Не ножем!) По всій довжині оброблення до бандажа в напрямку, зворотному намотуванні. Завершує операцію зрізання паперового наповнювача. Решта монтажні операції виконуються аналогічно прокладці неброньованих кабелів.
Щоб уникнути корозії забороняється прокладання проводів в алюмінієвій оболонці (сплав АМЦ), по свежеоштукатуренную і свіжопофарбованих поверхнях. Перед прокладкою по таких поверхнях провід попередньо забарвлюється швидковисихаючими олійними фарбами, лаками або емаллю.
