42. Структура и назначение блоков типовой аудиосистемы
Аудиосистема – подсистема PC, позволяющая генерировать аудио-сигналы (речь, музыку), а также воспринимать их от внешних устройств, преобразуя в цифровой код и запоминая в памяти в виде массива чисел.

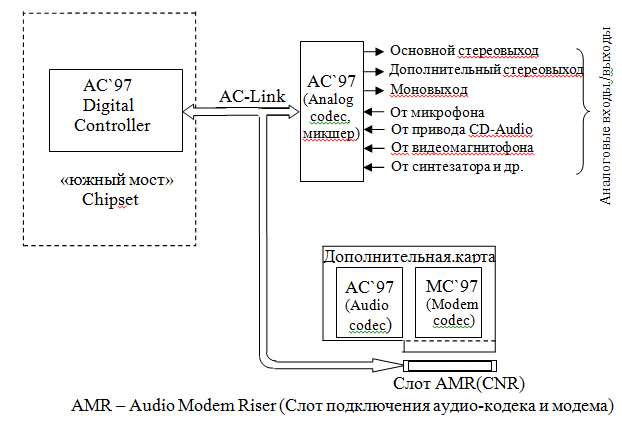

Современная аудиосистема строится по стандарту АС'97, который включает в себя интерфейс АС-Link, который представляет собой универсальное решение для построения звуковых карт и модемов. Аудиосистема на основе АС`97 имеет структуру, приведенную на рис.XV.4.
Ф
ункции
обработки аналоговых и цифровых сигналов
разделены между двумя устройствами:
звуковым кодеком (Audio Codec АС`97) – аналоговой
микросхемой ввода/вывода – и цифровым
контроллером (Digital Controller АС`97). Соединяются
эти устройства с помощью специального
цифрового интерфейса (шины) АС-Link.
На материнских
платах современных PC цифровой контроллер
аудиосистемы включен в состав «южного
моста» Chipset, а кодек АС`97 представляет
собой микросхему в 48-выводном корпусе
с унифицированным назначением выводов.
Эта микросхема выполняет аналого-цифровые
и цифро-аналоговые преобразования,
микширование, аналоговый ввод и вывод
сигналов для аудиосистемы и модема. Он
также выполняет необходимые преобразования
Изменение (расширение) конфигурации многофункциональной системы осуществляется с помощью ризер-карт.
