46. Котельная установка.

Котельной установкой называется комплекс устройств, предназначенных для выработки тепловой энергии в ви­де горячей воды или пара. Главной частью этого ком­плекса является котел. В зависимости от того, для какой цели используется тепловая энергия, котельные подразделяются на энерге­тические, отопительно-производственные и отопительные. Энергетические котельные снабжают паром паросило­вые установки, вырабатыв. электроэнергию, и обычно входят в комплекс электрической станции. Ото­пительно-производственные котельные сооружаются на промышленных предприятиях и обеспечивают тепловой энергией системы отопления, вентиляции, горячего водо­снабжения зданий и технологические процессы производ­ства. Отопительные котельные предназначаются для тех же целей, но обслуживают жилые и общественные зда­ния.

Энергетические котельные снабжают паром паросило­вые установки, вырабатывающие электроэнергию, и обычно входят в комплекс электрической станции. Ото­пительно-производственные котельные сооружаются на промышленных предприятиях и обеспечивают тепловой энергией системы отопления, вентиляции, горячего водо­снабжения зданий и технологические процессы производ­ства.

чугунные водогрейные котлы

Стальные водогрейные котлы

Паровые котлы, как и водогрейные, разделяются на чугунные и стальные.

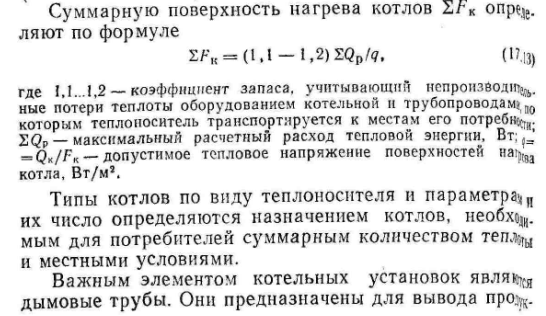

Современные котельные установки должны удовлет­ворять следующим требованиям: иметь наиболее рацио­нальную схему топливоотдачи и золошлакоудаления; иметь минимальные затраты на сооружение здания ко­тельной; быть высокоэкономичными и безопасными при эксплуатации; удовлетворять требованиям охраны труда.

47. Централизованное теплоснабжение. Схема тэц.Тепловые сети.

Классификация систем теплоснабжения. Централизованное теплоснабжение жилых, общест­венных и промышленных зданий от котельных большой мощности в настоящее время и на перспективу является, наряду с теплофикацией, одним из основных направле­ний развития теплоснабжения.

Это объясняется рядом преиму­ществ крупных систем централизованного теплоснабже­ния перед теплоснабжением от котельных малой и сред­ней мощности: возможностью эффективного сжигания низкосортного топлива в котлах большой мощности; большими возможностями механизации и автоматиза­ции технологических процессов; значительным сокраще­нием строительных объемов производственных зданий, площади застройки, расхода строительных материалов на единицу установленной мощности; большей возмож­ностью применения индустриальных методов строитель­ства; возможностью организации эффективной очистки продуктов сгорания топлива от вредных веществ и др.

Тепловая энергия в виде горячей воды или пара транспортируется от источника теплоты (ТЭЦ или круп­ной котельной) к тепловым потребителям по специаль­ным трубопроводам, называемым тепловыми сетями. Тепловая сеть- один из наиболее дорогостоящих и трудоемких элементов систем централизованного тепло­снабжения. Она представляет собой теплопроводы сложные сооружения, состоящие из соед. между собой сваркой стальных тру б тепловой изоляции, ком­пенсаторов тепловых удлинений, запорной и регулирую­щей арматуры, строительных конструкций, подвижных и неподвижных опор, камер, дренажных и воздухоспуск-ных устройств.

По способу прокладки тепловые сети делят на под­земные и надземные (воздушные).

/ — паровой котел: 2 —турбина: 3- электрогенератор; 4 — основной трубный пучок конденсатора; 5 — встроенный теплофикационный трубный пучок; 6— конденсатор; 7а и 76 — соответственно водоподогревзтелн сетевой воды ниж­ней и верхней ступеней; в—пиковый котел; 9 — бустерные насосы; 10-~ сете­вые насосы; // — деаэратор подпиточной воды; 12 — подпнгочные насосы; 13 — регулятор давления; 14 — грязевик; /5—обратный теплопровод; /6 — по­дающий теплопровод; /7 — конденсатный насос: I8 — водоподогрспатели кон­денсата низкого давления; /9 —деаэраюр питательной воды; 20 — редукцион-i:o охладительная установка; 21 —водоподогрспатели питательной воды вы­сокого давление: 22—питате;н»ные ич.-осы: 23 — испаритель воды; 24 — хими­ческая водоочистка; 25 — насосы химнолоочнетки; 26 — подпиточный насос станции

По трассе подземного теплопровода устраивают спе­циальные камеры и колодцы для установки арматуры, измерительных приборов, и др., а также ниши для П-образггых компенсаторов Подземный теплопровод прокладывают на скользящих опорах. Расстояние между опорами прини­мают в зависимости от диаметра труб. Бесканальный способ прокладки теплопровода—самый дешевый. Блоки теплопроводов изготов­ляют на заводе.
