33. Опред. Циркуляционное давление в однотрубной системе водяного отопления.

Естест­венное циркуляционное давление, возникающее в систе­мах водяного отопления, в общем случае можно рас­сматривать как сумму двух величин: давления Δре.пр, возникающего за счет охлаждения воды в отопительных приборах, и давления Δре.тр вызываемого охлаждением воды в теплопроводах:

В системах отопления многоэтажных зданий первое слагаемое в большинстве случаев является основным по величине, а второе — дополнительным. Только в одно­этажных зданиях основным является Δре.пр,. В системах с естественной циркуляцией величина Δре.тр является расчетным циркуляционным давлением.

Определим гидростатическое давление воды, дейст­вующее на произвольное сечение А-А обратной магист­ра ли справа и слева.

Давление столба воды в сечении А—А справа

где pt - атмосферное давление, действующее на поверхность воды в расширительном баке.

Давление столба воды в течении А—А слева

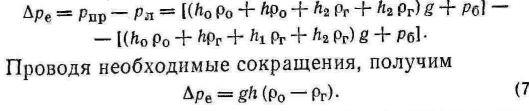

Разность давлений или, как ее принято называть, естественное давление

Таким образом, естественное циркуляционное давле­ние равно произведению ускорения свободного падения на вертикальное расстояние от середины котла (центра нагрева) до середины отопительного прибора (центра охлаждения) и разности плотностей охлажденной и горя­чей воды.

34.Трубопроводы систем центрального отопления, их соединения.

Трубопроводы вертикальных систем отопления подраздел на магистрали, стояки и подводки к отопит приборам. Теплопроводы гориз систем имеют еще и гориз ветви. При теплоносителе вода и диаметре до 60 мм—стояк не оцинкованные, водогазо проводные легкие трубы.При паре—обыкновенные трубы. Электросварные трубы примен при воде и паре не зав от диаметра(в основном для магистр трубопроводов). Соед посредством сварки и фланца. Для соединения, изменения направления или диам, применяются муфты, тройники, крестовины, футорки. Для уплотнения применяют льняную прядь и пасту. Теплопроводы след проклад открыто, скрытая прокладка должна быть обоснованна и предусматрив для зданий с повыш сан-гигиен требованиями. Прокладка в бороздах—потери тепла. Трубы, проз чз перекрытия, площ лестн клеток проклад в гильзазх из кровельной стали для свободного перемещения

35.Расширительный бак.

Расширительный бак—метал емкость цилиндр формы со съемной крышкой и патрубками для присоед след труб : Полезный объем ( , л) расширительного бака определяют по формуле:

,

где - 0,0006 1/⁰С – коэффициент объемного расширения воды;

- изменение температуры воды от начальной до средней расчетной, ⁰С;

- общий объем воды в системе, л

,

где - объем воды, соответственно в водоподогревателях, трубах, приборах, л, приходящийся на 1000Вт тепловой мощности системы водяного отопления (3, табл. 10.3).

Расширительный бак предназначенный для вмещения прироста объема воды при ее нагревании, а также для удаления через него воздуха в атмосферу как при заполнении системы водой, так и в период ее эксплуатации (в случае открытого расширительного ба­ка). Для регулирования теплоотдачи отопительных при­боров на подводках к ним устанавливают регулировоч­ные краны .
