31.Системы водяного отопления.

Системы водяного отопления включают в себя следующие основные элемен­ты: теплогенератор, главный стояк, магистральные теп­лопроводы, стояки (ветви), подводки, отопительные при­боры, расширительный бак, запорно-регулирующую ар­матуру.

Классификация систем водяного отопления проводит­ся по следующим основным признакам.

По способу создания циркуляции водяные системы подразделяют на системы с естественной циркуляцией (гравитационные) и с искусственной циркуляцией (на­сосные). В системах с естественной циркуляцией также движение воды осуществля­ется под действием разности плотностей охлажденной води после отопительных приборов и горячей воды, по­ступающей в систему отопления. В системах с искусст­венной циркуляцией движение воды про­исходит под действием насоса.

По схеме включения отопительных приборов в стояк или ветвь системы водяного отопления подразделяют на двухтрубные в которых горя­чая вода поступает в приборы по одним (подающим) стоякам, а охлажденная вода отводится по другим (при­боры присоединены по теплоносителю параллельно) и однотрубные, в которых горячая вода подается в приборы и охлажденная вода отводится из них по одному стояку (приборы присоединены по теп­лоносителю последовательно).

По направлению объединения отопительных прибо­ров как двухтрубные, так и однотрубные системы ото­пления могут быть вертикальные в которых последовательно присоединяются к обще­му вертикальному теплопроводу-стояку отопительные приборы, расположенные па разных этажах, и горизон­тальные, в которых к общей горизонталь­ной ветви присоединяются приборы, находящиеся на од­ном этаже. По месту расположения подающих и обратных маги­стралей системы водяного отопления подразделяют на системы с верхним расположением подающих магистралей по чердаку или под потолком верхнего этажа, а об­ратных магистралей — по подвалу, над полом первого этажа или в подпольных каналах и с нижним расположением обеих ма­гистралей по подвалу, над полом первого этажа или в подпольных каналах

По направлению движения воды в подающих и об­ратных магистралях системы водяного отопления под­разделяют на тупиковые, когда горячая и охлажденная вода в магистралях движется в противоположных на­правлениях и с попутным движе­нием, когда направления потоков движения воды в по­дающей и обратной магистралях совпадают.

32.Гравитационное давление.

В зимнее время воздух в отапливаемых помещениях имеет более высокую температуру, чем наружный воздух. При этом наружный воздух будет иметь большую плотность, чем воздух в по­мещении. Разность плотностей воздуха и создает разность его давлений. Если в таком здании пол и потолок будут воздухонепроницаемыми, то через нижнюю поло­вину наружных стен воздух будет проникать внутрь зда­ния, а через верхнюю половину — уходить из него. На середине высоты помещения разность давлений воздуха будет Δр=0 (нейтральная плоскость). Максимальная величина Δр будет у пола и под потолком. В некотором сечении, отстоящем от нейтральной плоскости на расстоянии H, величина Δр составит

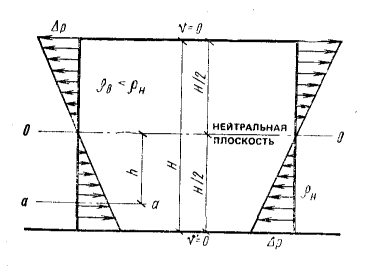

Для помещения, сечение которого показано на рис. 4.2, максимальная величина гравитационного давления определится по формуле
