14) Соединение обмоток трехфазного генератора в звезду

Электрическая цепь, в ветвях которой действуют три одинаковых по амплитуде и частоте источника ЭДС или тока, сдвинутые по фазе друг относительно друга на , называется трехфазной. В обмотках трехфазного генератора индуктируются синусоидальные ЭДС, сдвину¬тые по фазе на 120°:

Между собой фазные обмотки генератора могут соединяться по двум различным схемам: звездой (у) и треугольником (Δ).

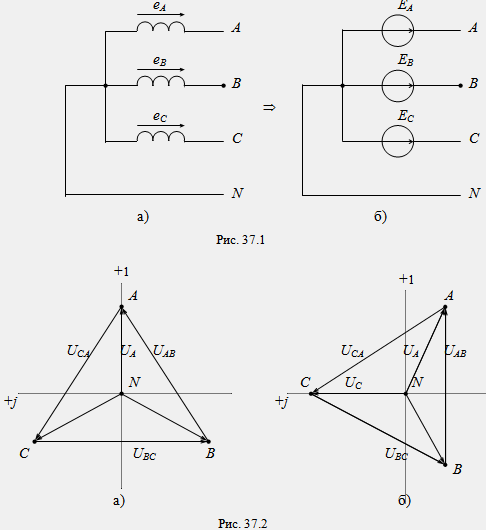

При соединении в звезду концы фазных обмоток (фаз) генератора соединяются в общую точку N, которая называется нулевой или нейтральной, а начала обмоток служат линейными выводами генератора А, В, С (рис. 37.1).

Векторная диаграмма напряжений трехфазного генератора при соединении его фазных обмоток в звезду показана на рис. 37.2 а, б.

В трехфазном генераторе различают фазные и линейные напряжения. Фазными называются напряжения между началами и концами фазных обмоток или между одним из линейных выводов А, В, С и нулевым выводом N. Фазные напряжения равны фазным ЭДС.

UА=ЕА, UВ=ЕВ, UС=ЕС (индекс N при фазных напряжениях опускается, так как φN = 0). Линейными называются напряжения между двумя линейными выводами А, В, С. Линейные напряжения равны векторной разности двух фазных напряжений: UАВ =UА - UВ; UВС =UВ - UС; UСА =UС - UА .

15) . Соединение обмоток трехфазного генератора в треугольник

. Электрическая цепь, в ветвях которой действуют три одинаковых по амплитуде и частоте источника ЭДС или тока, сдвинутые по фазе друг относительно друга на , называется трехфазной. обмотки генератора образуют замкнутую последовательную цепь. фактически короткого замыкания нет, так как сумма э. д. с, действующих в этом замкнутом контуре, в любой момент времени равна нулю

Линейные провода при соединении треугольником отводятся от точек соединения обмоток, если обмотки генератора соединены треугольником, линейное напряжение равно фазному, т. е.

Uл=Uф

Если нагрузка равномерна то фазные токи в каждой из фаз генератора будут равны по величине и сдвинуты относительно друг друга на 120°.

при соединении обмоток генератора треугольником величина линейного, тока больше величины фазного тока в корень из3 раз.

16) . Включение однофазных приемников в трехфазную цепь

Свойства- экономичность передачи электрической энергии на большие расстояния и возможность получения вращающегося магнитного поля.

Электрическая цепь, в ветвях которой действуют три одинаковых по амплитуде и частоте источника ЭДС или тока, сдвинутые по фазе друг относительно друга на , называется трехфазной. Трехфазная электрическая система может быть образована тремя однофазными не связанными друг с другом цепями, в которых действуют источники с указанными свойствами. Такая система называется несвязанной электрической цепью (

Несимметричный режим работы трехфазной цепи обусловлен неравенством сопротивлений фаз нагрузки или отключением одной или двух фаз. Несимметричная нагрузка имеет место при подключении к трехфазной сети однофазных приемников, которые могут иметь различные мощности, включаться и отключаться независимо друг от друга.

Особенностью несимметричной трехфазной нагрузки, соединенной звездой, является обязательное наличие нейтрального провода.

При несимметрии нагрузки и отсутствии нейтрального провода фазные напряжения будут различными, напряжения равны друг другу по модулю, так как их значения не зависят от характера нагрузки.
