1. Методы анализа линейных цепей постоянного тока
Электрической цепь- совокупность устройств и объектов, образующих путь для прохождения электрического тока. Схема замещения это расчетная модель электрической цепи. Схема замещения электрической цепи включает в себя источники мощности (активные элементы) и приемники (пассивные элементы). Пассивный эл.- резистор, имеющий электрическое сопротивление R(ом). Величина, обратная сопротивлению, называется электрической проводимостью: G = 1/R. Единица измерения См - сименс. В качестве активных элементов - источники ЭДС и тока.
Идеальный источник электродвижущей силы (ЭДС) характеризуется напряжением U, которое не зависит от тока J и определяется электродвижущей силой Е. Внутреннее сопротивление идеального источника ЭДС равно нулю, поэтому U = Е.Идеальный источник тока характеризуется током J, который не зависит от напряжения U
.Закон Ома.
Для ветви электрической цепи, содержащей ЭДС и резисторы, где - напряжение на концах ветви,- алгебраическая сумма ЭДС,.
Для замкнутой одноконтурной цепи применяется полный (обобщенный) закон Ома: сила тока в электрической цепи будет прямо пропорциональна напряжению приложенного к этой цепи, и обратно пропорциональна сумме внутреннего сопротивления источника электропитания и общему сопротивления всей цепи.
Законы Кирхгофа.
Первый закон Кирхгофа применяется для узлов электрической цепи: алгебраическая сумма токов, сходящихся в узле, равна нулю,
В
торой
закон Кирхгофа
применяется к контурам электрической
цепи: алгебраическая сумма падений
напряжений на элементах (резисторах)
замкнутого контура электрической цепи
равна алгебраической сумме ЭДС в этом
контуре.
2. Уравнение баланса мощностей является выражением закона сохранения энергии в теории цепей. Условие баланса мощностей заключается в том, что сумма мощностей всех элементов цепи равна нулю. В цепи постоянного тока мощность участка цепи равна произведению силы тока на напряжение на этом участке. Мощность источника ЭДС равна: Pист=−EI.
Мощность резистивного элемента равна: Pпр=UI=U^2/R=(I^2)R.
уравнение баланса мощностей для цепи, не содержащей источников тока: ΣEI=ΣRI^2.

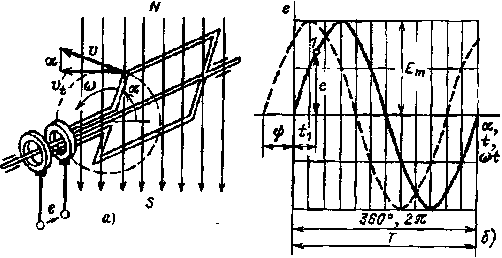

3.Получение синусоидальной ЭДС Электрические цепи, в которых значения и направления ЭДС, напряжения и тока периодически изменяются во времени по синусоидальному закону, называются цепями синусоидального тока. Синусоидальная ЭДС в линейных цепях, где содержатся резистивные, индуктивные и емкостные элементы, возбуждает ток, изменяющийся по закону синуса. ЭДС самоиндукции в катушках и напряжения на конденсаторах также изменяются по синусоидальному закону механизм возникновения эдс: Проводники рамки, перемещаясь в магнитном поле, пересекают его, и в них на основании закона электромагнитной индукции наводится ЭДС. Значение ЭДС пропорционально магнитной индукции В, длине проводника l и скорости перемещения проводника относительно поля vt:
е = Blvt . Выразив скорость vt через окружающую скорость v и угол α, получим е = Blv sin α = Еm sin α. Угол α равен произведению угловой скорости рамки ω на время t:α = ωt..
Таким образом, ЭДС, возникающая в рамке, будет равна
е
= Ет sin
α
= Em sin
ωt.
сли
при t =
0 ЭДС е не
равна нулю, то выражение ЭДС записывается
в виде : е =
Еm sin
(ωt +
ψ),
где е - мгновенное значение Ет — амплитудное значение ЭДС, (ωt + ψ) - фаза; ψ - начальная фаза. Фаза определяет значение ЭДС в момент времени t,
