13. Способы измерения горизонтальных углов. Измерение магнитного азимута.

Для измерения горизонтальных углов в инженерной геодезии применяют способы круговых приемов и повторений.

Способ повторений. При способе повторений угол измеряют несколько раз как в первом, так и во втором полуприеме. При этом, чтобы уменьшить погрешность собственно отсчитывания по кругу (это наиболее значительный источник случайных погрешностей измерения углов), поступают следующим образом. Наблюдения на первую точку и отсчет осуществляют так же, как и в способе приемов. Так же выполняется и наведение трубы на вторую точку, однако без отсчитывания по лимбу (иногда его делают только в контрольных целях), после чего открепляют лимб и вращением его наводят трубу снова на первую точку. Закрепив лимб, вращением алидады наводят трубу на вторую точку; таким образом, измеряемый угол будет отложен на лимбе дважды. Затем, вращая лимб назад — на первую точку, а алидаду — на вторую точку, откладывают таким же путем угол на лимбе в третий раз. Это повторяется столько раз, сколько необходимо согласно заданной точности измерений. Вторичный отсчет по лимбу берут лишь после последнего наведения трубы на вторую точку (после последнего повторения измерения угла). Чтобы получить значение угла, разность отсчетов делят на число повторений.

Способ круговых приемов. Если с одного пункта наблюдается более двух направлений, то часто применяют способ круговых приемов. Для измерения углов этим способом необходимо выполнить следующие операции: при КЛ установить на лимбе отсчет, близкий к нулю, и навести трубу на первый пункт; взять отсчет по лимбу, вращая алидаду по ходу часовой стрелки, навести трубу последовательно на второй, третий и т.д. пункты и затем снова на первый пункт; каждый раз взять отсчеты по лимбу, перевести трубу через зенит и при КП навести ее на первый пункт; взять отсчет по лимбу, вращая алидаду против хода часовой стрелки, навести трубу последовательно на (n-1), …, третий, второй пункты и снова на первый пункт; каждый раз взять отсчеты по лимбу. Затем для каждого направления вычисляют средние из отсчетов при КЛ и КП и после этого — значения углов относительно первого (начального) направления. Способ круговых приемов позволяет ослабить влияние ошибок, действующих пропорционально времени, так как средние отсчеты для всех направлений относятся к одному физическому моменту времени.

Магнитный азимут Am — горизонтальный угол, измеренный по ходу часовой стрелки от северного направления магнитного меридиана до направления на предмет. Его значения могут быть от 0° до 360°. Магнитный азимут направления определяется с помощью компаса или буссоли. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет.

способ повторений

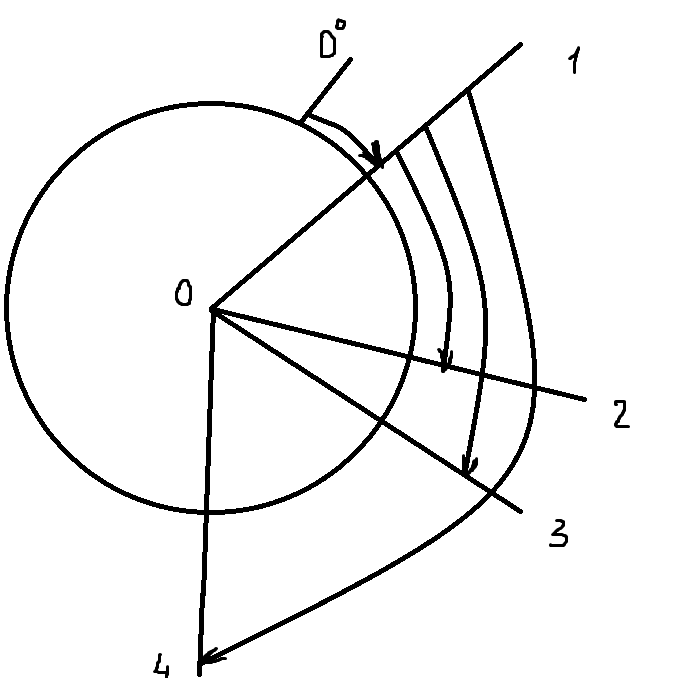

способ круговых приемов
