5. Задачи и виды нивелирования,их точность
Нивелированием - называют полевые измерения, в результате которых определяют высоты точек местности и превышение между ними.
Виды:
1) геометрическое (при помощи горизонтального визирного луча)
2) тригонометрическое (при помощи наклонного визирного луча)
3) барометрическое (выполняемое при помощи бирометров, действие которых основано на зависимости между атмосферным давлением и высотой над уровнем моря)
4) гидростатическое (основанное на свойстве свободной поверхности жидкости в сообщющихся сосудах всегда находится на одной и той же уровенной поверхности)
5) аэродистатическое (выполняется с помощью радиовысотомеров, которые устанавливаются на летательных аппаратов)
6) механическое (которое позволяет вычерчивать профиль трассы при помощи автоматических приборов).
Из перечисленных способов, самый точный способ - это геометрическое нивелирование. Второе по точности - гидростатическое, третье - тригонометрическое, четвёртое - барометрическое.
6. Составление разбивочного чертежа для вынесения проекта на местность в плане.
В состав геодезического сопровождения входят разбивка осей, расчеты материалов, исполнительная съемка, вынос проекта в натуру и другие виды работ. Вынос проекта в натуру необходим перед началом проведения строительных работ – строительства зданий, коммуникаций и т. д. При строительстве зданий и прокладке коммуникаций выносятся как поворотные точки, так и оси строения. При этом сам вынос осей может быть и в плане, и по высоте. Это необходимо для точной посадки строительного объекта. На местности вынос обозначают колышками, изготовленными из металла или дерева, а также дюбелями. Оси должны быть обозначены таким способом, который позволит обеспечить их сохранность в процессе проведения строительных работ. Вынос проекта в натуру применяется после завершения всех работ по планированию здания. С помощью этого проверяются и устраняются возможные ошибки в предварительных расчетах или чертежах. В техническом задании на вынос осей указываются сроки проведения работ, количество этапов, способы крепления точек и другие ключевые моменты. При вынесении осей обязательно следует составить геодезический разбивочный чертеж. Процесс осуществляется в несколько этапов. Сначала необходимо при помощи GPS-систем определить на местности положение основных и главных разбивочных осей. Далее начинается возведение фундамента детальной разбивкой осей в разных направлениях. И завершающим этапом является вынос технологических осей оборудования. Точность работ последнего этапа должна быть особо высокой. Перенос осей обычно осуществляют с помощью метода вертикального или наклонного проектирования с применением электронных тахеометров и нивелиров. Впоследствии по соответствующим отметкам сооружений и зданий, а также осей осуществляется строительство.
7. Понятие о дальномерах всех типов. Нитяной дальномер. Определение недоступных расстояний.
Дальномер
- это
устройство, предназначенное для
определения расстояния от наблюдателя
до объекта. Принцип измерения линии
оптическим дальномером основан на
решении прямоугольного треугольника.

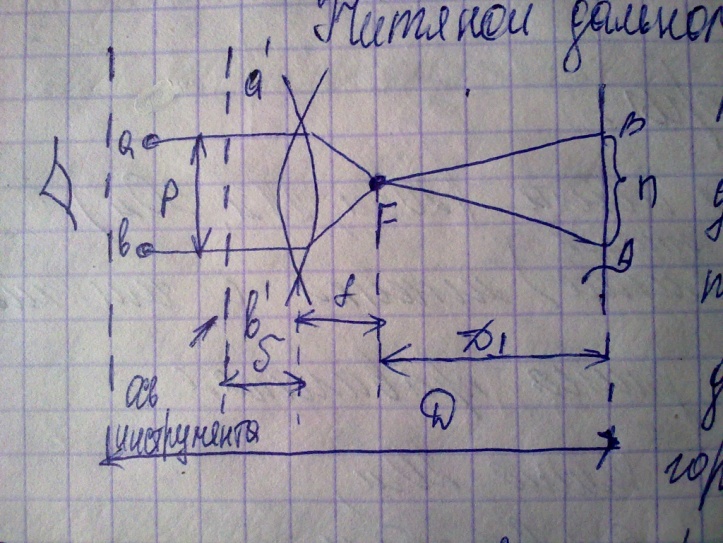

Нитяной
дальномер
- наиболее распространённый дальномер
с паралактическим углом. Этот дальномер
состоит из дух горизонтальных нитей
сетки параллельной основной нити. В
комплект дальномера входит рейка(деревянный
брус ,с нанесённым делением.).Для
определения расстояния на первом конце
линии ставится рейка вертикально ,а на
другом - ставится инструмент. Лучи от
дальномерных нитей а, в пройдут через
объектив, передний фокус(F)
и пересекут рейку в точках А,В. (выполняемое
при помощи бирометров, действие которых
основано на зависимости между атмосферным
давлением и высотой над уровнем
моря(выполняемое при помощи бирометров,
действие которых основано на зависимости
между атмосферным давлением и высотой
над уровнем моря где f-фокусное
расстояние объектива (200мм),р - расстояние
между нитями(2мм), к - коэффицент дальномера
величина постоянная для определённого
инструмента (f/р)
.
-это расстояние от объектива до оси
вращения трубы. (f+
)
–обозначают через с и называют постоянным
слагаемым дальномера.На местности
встречаются линии, которые пересекают
препятствия (реки, овраги и т.д.) и
недоступны для непосредственного
измерения. Такие линии называют -
неприступными. по теореме синусов имеем:
D=в1*(
синус
1/синус(
1+
3)). Должно соблюдаться условие в
треугольнике:
1 +
2+
3=180 градусов. Величину отклонения суммы
углов от теоретического значения-
называют угловой невязкой.(f(b)).она
равна (
1+
2+
3)-180 градусов. Невязку распределяют с
обратным знаком поровну на все угля
треугольника. Для этого вычисляют
поправку (
).=
- f(b)/3.
Для повышения точности И исключения
грубых просчётов рекомендуется определять
их двух треугольников.
,
где f
– фокусное расстояние объектива, p
– расстояние между нитями.
,
k
- const,
k
– коэфф.
дальномера
Д=Д1+
f +
; Д= kn
