40. Геодезические работы при прокладке и исполнительной съёмке подземных трубопроводов

Наиболее часто при прокладке подземных сетей используют открытый способ, когда коммуникации укладывают в траншеях. Геодезические разбивочные работы заключаются в выносе на местность оси трассы, центров колодцев, углов поворота и др.

Вынос трассы в натуру предусматривает определение на местности начала и конца трассы, поворотных точек, колодцев и других объектов.На территории с небольшим количеством контуров для выноса трассы в натуру прокладывают теодолитный ход, его вершины нужно выбирать ближе к ожидаемым углам поворота трассы. Горизонтальные расстояния между вершинами вынесенной трассы измеряют мерными приборами и результаты сравнивают с проектными значениями.Углы поворота трассы на местности закрепляют методом пересечения створов. Для получения створа тонкую проволоку или леску натягивают так, чтобы она проходила над точкой поворота трассы, и закрепляют створными знаками за пределами полосы земляных работ. Наиболее благоприятным углом пересечения створов является прямой, в любом случае угол между створами не должен быть меньше 60°.Детальную разбивку траншеи и укладку труб выполняют с помощью обноски, установленной поперек траншеи на высоте 0,4-0,8 м. Обноски устанавливают вдоль трассы над каждым колодцем, но не реже чём через 50-100 м. С помощью теодолита, установленного (центрированного) над створной точкой, продольную ось трассы переносят на Т-образную визирку обноски. По высоте визирку устанавливают нивелиром, в итоге линия,Стационарная визирка проходящая через верх всех визирок, должна быть параллельна оси трассы. Кроме продольной оси на обноске закрепляют дополнительные оси, например оси бровки траншеи, ширину дна и т. п.После зачистки дна траншеи выполняют разбивку колодцев. Центры угловых колодцев определяют путем пересечения осей смежных прямолинейных участков трассы, отмеченных струнами, натянутыми между осевыми метками стационарных меток.

41. Учёт кривизны Земли в инженерной геодезии.

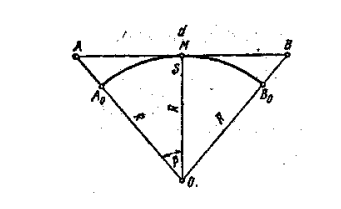

При изучении физической земной поверхности все ее точки предварительно проектируют на принятую уровенную поверхность по линиям, перпендикулярным к этой поверхности.Такое проектирование называют ортогональным.Каждой точке на физической поверхности Земли соответствует точка на уровенной поверхности. В зависимости от размеров участка и точности геодезических измерений за уровенную поверхность следует принимать геоид, эллипсоид или земной шар. Определим теперь, какого размера участок земной поверхности практически можно принять за плоский при измерении на нем расстояний. Проведем через точку М и центр О земной сферы вертикальную плоскость, а также горизонтальную плоскость, касательную к

сфере в той же точке М. Радиусы ОА0 = ОВ0 = R земной сферы продолжим до пересечения с касательной плоскостью в точках А и В и найдем разность между длиной касательной АB= d и длиной соответствующей дуги А0МВ0 = s сферы.

Для данных s=20 км и R≈6000 км получим: Такой погрешностью характеризуются наиболее точные измерения расстояний в геодезии. При решении инженерных задач для участков местности размером 20 х 20 км уровенную поверхность можно считать плоскостью
