15 16 Классификация сталей по составу, качеству и структурным классам.

В соответствии с современными стандартами углеродистые и легированные стали разделяют на: конструкционные легированные стали, стали обыкновенного качества, углеродистые качественные конструкционные стали, повышенной обрабатываемости (автоматные) стали, рессорно - пружинные стали, подшипниковые стали, углеродистые инструментальные стали, инструментальные легированные стали, литейные стали, коррозионностойкие стали, порошковые стали.

Множество сталей относится к группе машиностроительных материалов с повышенной и высокой прочностью. В этом случае стали разделяют на углеродистые и низколегированные стали, высокопрочные среднелегированные стали, высокопрочные высоколегированные (мартенситно - стареющие) стали. Легированные стали классифицируют по четырем признакам: по равновесной структуре, по структуре после охлаждения на воздухе, по составу, по назначению.

По содержанию углерода стали разделяются на малоуглеродистые до 0.2 - 0.2 %, среднеуглеродистые и высокоуглеродистые стали 0.6 - 1.7 % С.

По структуре - доэвтектоидные (феррит + перлит), эвтектоидные (перлит) и заэвтектоидные (перлит + цементит) стали.

По способу выплавки стали делятся на кипящую, полуспокойную и спокойную сталь. Слитки кипящей стали имеют в структуре большое количество газовых пузырей

- результат раскисления стали в изложницах и выделения СО. Кроме того, различаютстали на мартеновские, полученные в конвертерах и электропечах, в установках непрерывной разливки стали и т.п. Способ выплавки влияет на химический состав: содержание примесей и неметаллических включений, в итоге на качество стали.

Конструкционные стали (машиностроение) разделяются по технологическим признакам на цементуемые (С обычно не более 0.2%), улучшаемые (подвергающиеся ТО - улучшению) и автоматные стали.

По качеству : обыкновенного качества - углеродистая широкого применения, качественная - для деталей машин, рессор, пружин и т.д., высококачественную – с минимальным содержанием серы, фосфора, минимальным содержанием металлических включений.

Углеродистые стали классифицируют по назначению. Это стали: общего назначения Ст0, Ст1кп, СтГпс (ГОСТ 380-88), нелигированные для отливок 15 л, 50л, 35л (ГОСТ 977-79), рессорно - пружинные 65, 70, 80, 85 (ГОСТ 1459-79), повышенной и высокой обрабатываемости резанием А11, А20, А30, А40Г (ГОСТ 1414-75), среднеуглеродистые пониженной прокаливаемости НИПРА, 50ПСТ, качественные конструкционные стали 05, 08, 10, 15, 55ПП, 60 (ГОСТ 1050 -74). В зависимости от назначения предусмотрено изготовление и поставка углеродистой стали по нескольким государственным стандартам — ГОСТ 380-88. ГОСТ 1050-88, ГОСТ 1435-90 и др.

Кроме того, в зависимости от вида продукции и способа ее изготовления предусмотрены государственные стандарты и технические условия на отдельные виды продукции.

По ГОСТ 380-88, изготавливают двадцать марок стали углеродистой обыкновенного качества, имеющих широкое применение в машиностроении, строительстве и т.д.

Все марки стали, изготовляемые по настоящему стандарту, имеют буквенно-цифровое обозначение. Первые две буквы "Ст" обозначают сталь, цифры 0; 1;... 6 — условный номер марки, буквы кп. пс и сп — способ раскисления ( поведение стали при разливке и кристаллизации) и буква Г — повышенное содержание марганца. Для большинства марок (кроме СтО) массовая доля серы не более 0,05%, фосфора — не более 0,04%.

Поведение стали при разливке и кристаллизации (кп — кипящая, пс — полу спокойная и сп — спокойная) связано со степенью удаления из стали кислорода (степенью раскисления). При разливке малораскисленной стали в изложнице происходит бурное выделение пузырьков окиси углерода — сталь как бы кипит (кп); чем полнее удален из стали кислород, тем спокойнее (пс и сп) проходит процесс кристаллизации.

Углеродистые качественные конструкционные стали (ГОСТ 1050-88) во всех обозначениях марок содержат цифры, указывающие среднее содержание углерода в сотых долях процента, буквы кп и пс — степень раскисления. Если после цифры буквы отсутствуют, то эта сталь является спокойной.

В сталях всех марок содержание серы допускается не более 0,04%, а фосфора — не более 0,035%.

Углеродистую инструментальную сталь (ГОСТ 1435-90) применяют для изготовления режущего инструмента, работающего при малых скоростях резания и не подвергаемого существенному разогреву в процессе эксплуатации.

Все инструментальные углеродистые стали относятся к качественным (S<0.028%, P<0,03%) или высококачественным (S<0,018%, Р<0,025 .более чистые по примесям других элементов).

В обозначениях марок (У7, У8, У10А, У8ГА и др.) углеродистой инструментальной стали буквы и цифры обозначают: У — углеродистая, цифры — среднее содержание углерода в десятых долях процента; если в стали содержание марганца превышает обычное (0.17...0,33%), то после цифры ставят букву Г (Мп = 0,33...О,58%). если сталь высококачественная, то в конце марки ставят букву А .

17

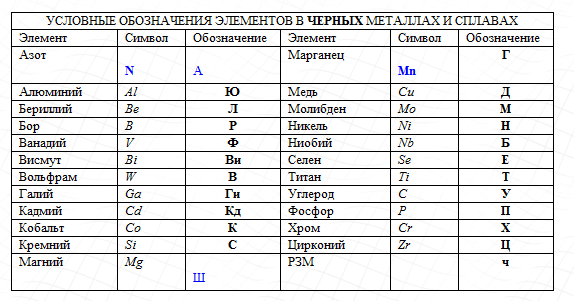

Так, марка стали 15ГС содержит С 0,12-0,18 %; Mn 0,9-1,3 %; Si 0,7-1,0 %.

Марка стали 03Х18Н11 содержит не более С 0,03 %; Cr 17-19 %; Ni 10,5-12,5%.

Марка стали 9Х1 содержит не более С 0,80-0,95 %; Cr 1,4-1,7 %.

Некоторые марки в начале обозначения имеют три нуля и минимальное содержание углерода не более 0,030%. Например марка 000Х18Н12.

Один или два нуля в марке перед буквенным обозначением означает, что для данного химического состава легирующих элементов содержится минимальное количество углерода. Например марка 00Х18Н10Т (03Х18Н10Т) содержит С 0,030%; 0Х18Н10Т (08Х18Н10Т) - С 0,08%.

18 Бетон — искусственный каменный материал, получаемый в результате формования и затвердевания бетонной смеси. Бетонной смесью называют перемешанную до однородного состояния пластичную смесь, состоящую из вяжущего вещества, воды, заполнителей и специальных добавок.

Состав бетонной смеси подбирают таким образом, чтобы при данных условиях укладки и твердения бетон обладал заданными свойствами (прочностью, морозостойкостью, плотностью и др.).

Бетон состоит из большого количества зерен заполнителя (до 80...85 % объема), связанных затвердевшим вяжущим веществом. Так как в качестве заполнителей применяют дешевые природные материалы или отходы промышленности, бетон экономически весьма эффек­тивный материал.

Бетонная смесь представляет собой пластично-вязкую массу, сравнительно легко принимающую любую форму и затем самопроизвольно переходящую в камневидное состояние. Таким образом, легко получают каменные конструкции и изделия любой заданной формы. Прочность бетонов достигает 100 МПа, и для конструкционных бетонов предел прочности служит основной характеристикой. Бетон - огнестойкий материал. В настоящее время получены бетоны, стойкие к самым разнообразным агрессивным воздействиям, и в том числе жароупорные бетоны, способные работать при температуре свыше 1000°С. При сочетании бетона и стали получается композиционный материал с еще более совершенными свойствами — железобетон.

По плотности бетоны делят на особо тяжелые (плотность более 2500 кг/м3), тяжелые обыкновенные (2200...2500 кг/м3), облегченные (1800...2200 кг/м3), легкие (500... 1800 кг/м3), особо легкие теплоизоляционные (500 кг/м3).

По структуре различают бетоны со слитной структурой, ячеистые и крупнопористые бетоны. Чаще других используются бетоны со слитной структурой — это обычный тяжелый бетон и легкие бетоны на пористых заполнителях.

Легкие и особо легкие бетоны можно получить вспенивая тесто вяжущего — так получают бетоны ячеистой структуры (с равномерно распределенными порами размером 0,2...2 мм).

Бетоны крупнопористой структуры, также относящиеся к легким бетонам, получают исключая из состава бетона мелкий заполнитель и скрепляя зерна крупного заполнителя вяжущим веществом.

Железобетон — это не два разнородных материала: бетон и сталь, а новый материал, в котором сталь и бетон работают совместно, помогая друг другу. Это объясняется следующим. Бетон при твердении на воздухе уменьшается в объеме, плотно охватывая арматуру. Прочность сцепления арматуры с бетоном достигает больших значений. Так, чтобы выдернуть из бетона стержень диаметром 30 мм, введенный в бетон на глубину 300 мм, требуется сила не менее 10 кН. Сцепление стали с бетоном не нарушается и при сильных перепадах температуры, так как коэффициенты теплового расширения стали и бетона почти одинаковы. Хорошее сцепление стали с бетоном приводит к тому, что под нагрузкой эти два материала работают как одно целое.
