6.3 Определение географических координат точек
Географические координаты: - широта точки, т.е. угол между отвесной линией, проходящей через точку, и плоскостью экватора; - долгота точки - это двугранный угол между плоскостью меридиана, проходящего через рассматриваемую точку, и плоскостью начального меридиана.

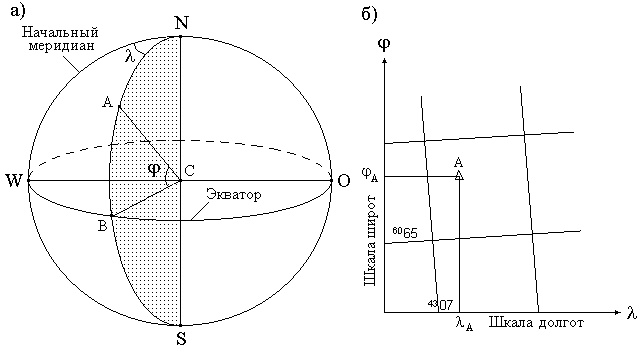

На рисунке 6.3,а приводится иллюстрация географических координат.
Для определения географических координат необходимо из точки опустить перпендикуляры на шкалы широт и долгот и прочитать на этих шкалах широту и долготу точки (см. рисунок 6.3,а).
Рисунок 6.3 – Географические координаты точки
Пример. 3. Определить по карте масштаба 1:25000 географические координаты точки с отметкой 214,3 в квадрате 6507.
В результате получены следующие величины:
= 544041,
= 180040.
Варианты задач по определению координат точек на карте масштаба 1:25000 приводятся в таблице 6.2.
6.4 Нахождение высот точек
Высота точки определяется по ее расположению относительно линий равных высот точек поверхности земли, т.е. горизонталей.
М 1:25000 Сечение рельефа 5 метров Рисунок 6.4. – Определение высоты точки |
На рисунке 6.4 указывается, что горизонтали проведены через 5 метров. Нижняя горизонталь оцифрована перевернутым числом 180. Это означает, что от этой горизонтали к точке А происходит падение рельефа. Точка А находится между 165 и 170 горизонталями. Следовательно, отметка данной точки составляет 166 м. |
Пример.4. Определить по карте масштаба 1:25000 отметку места расположения отдельно лежащего валуна в северо-восточной части квадрата 6612.
Валун по своему местоположению находится между 140 и 145 горизонталями. При визуальном определении отметка составляет 142 м.
6.5 Ориентирование линий

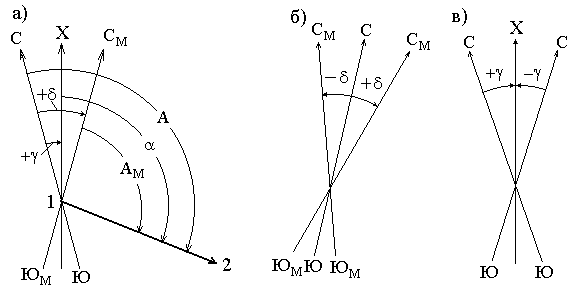

Ориентирование линии - это определение ее направления относительно другого направления, принимаемого за исходное направление. Исходные направления: истинный (или географический) меридиан (С-Ю), магнитный меридиан (СМ - ЮМ), осевой меридиан (ось Х). Исходные направления показаны на рисунке 6.5.
Рисунок 6.5 – Ориентирование линий
Если за исходное направление принимается истинный меридиан, то угол, отсчитываемый по часовой стрелки от истинного меридиана до заданного направления называется истинным азимутом А (см. рисунок 6.5,а).
Если исходным направлением является магнитный меридиан, то угол, отсчитываемый по часовой стрелки от магнитного меридиана до заданного направления называется магнитным азимутом АМ(см. рисунок 6.5,а).
Если исходное направление - осевой меридиан, то угол, отсчитываемый по часовой стрелки от осевого меридиана до заданного направления называется дирекционным углом (см. рисунок 6.5,а).
Исходные направления не совпадают.
Угол между северными направлениями истинного и магнитного меридианов называется склонением магнитной стрелки. Восточное склонение (стрелка от истинного меридиана к магнитному показывает на восток) считается положительным (+), западное (стрелка от истинного меридиана к магнитному показывает на запад) - отрицательное (). Склонения показаны на рисунке 6.5,б.
Угол между северными направлениями истинного и осевого меридианов - это сближение меридианов. Оно восточное или положительное (+), когда стрелка от истинного меридиана к осевому показывает на восток, и западное или отрицательное () при направлении стрелки от истинного меридиана к осевому на запад. Сближения приведены на рисунке 6.5,в.
На рисунке 6.5,а видно, что дирекционный угол, истинный и магнитный азимуты связаны следующими зависимостями:
А = АМ + ,
= А ,
= АМ + .
Пример 5. Определить по карте масштаба 1:25000 дирекционный угол линии связи, проходящей из Федоровки (кв. 6510) на Дровяную (кв. 6706) в квадратах 6509 и 6608.
Для определения дирекционного угла необходимо приложить транспортир центром к точке А, а нуль транспортира совместить с осью Х и отсчитать градусы и минуты. При измерении получено следующее значение дирекционного угла: = 29645.
Пример 6. По данным примера 5 найти магнитный азимут той же линии связи с Федоровки на Дровяную. При определении магнитного азимута необходимо знать склонение магнитной стрелки и сближение меридианов и вычислить магнитный азимут по формуле АМ = + .
Рисунок 6.6 – Определение дирекционного угла лини |
Данные о склонении и сближении приводятся в левом нижнем углу карты: = +612, = 224. Тогда магнитный азимут составит АМ = 29645 612 224 = 28809.
|
