Вступ
Українське будівництво є неповністю розвинутою частиною нашої економіки, що добре видно в час світової економічної кризи. Можна було це чітко прослідкувати коли банки перестали нормально функціонувати, будівництво одразу призупинилося. Всі ці події зображують слабкість як будівельної галузі, так і всієї нашої економіки. Велика залежність від банків може в будь який час породить негативні наслідки. Щоб розвинути будівельну галузь необхідно докорінно змінити та підняти технологічний рівень будівництва, широко впроваджувати в виробництво нові ефективні матеріали та тривалості собівартості, обладнання, удосконалювати організацію праці, виробництві процесів, організацією будівельного майданчика в період зведення різних об`єктів.
Використання нових проектів сприятиме підвищенню продуктивності праці, покращення якості будівництва та зниження його собівартості, скороченню тривалості будівництва, забезпеченню правил безпеки праці робітників, впровадження потокового швидкісного методу праці, раціонального використання робочої сили.
Щоб це залишалося не тільки клаптиком паперу, а увійшло в дію потрібно довго і старанно працювати. Вводити нові закони, приймати дуже важливі реформи, які б не словом, а ділом допомагало б будівництву. Звісно ініціативу повинно брати на себе керівництво нашої держави. А при їхніх постійних сварках це важко зробити.
Вихідні дані
У відповідності із завданням необхідно розробити проект «Житловий будинок на 24 квартири». Земельна ділянка для будівництва знаходиться в м. Черкаси Черкаської області.
Кліматичні умови
Найбільш холодна п’ятиденка -22°С.
Найбільш холодна доба -26°С.
Абсолютний мінімум -37°С.
План земельної ділянки та рельєфу місцевості
100,00
98,00 98,50 99,00 99,50
Повторність напрямків вітру у відсотках до сторін світу для найменшого та найхолоднішого місяців року
Місяці |
Пн |
ПнСх |
Сх |
ПдСх |
Пд |
ПдЗх |
Зх |
ПнЗх |
Січень |
11 |
10 |
8 |
16 |
11 |
12 |
12 |
20 |
Червень |
18 |
10 |
6 |
5 |
6 |
7 |
17 |
35 |
Ґрунтові умови згідно варіанту №3
-
№
Вид ґрунту
Товщ.шару м
1
Пісок дрібн. щільний
1
2
Пісок середньої крупності щільний
4,0
3
Супісок
5,0
Ґрунтові води відсутні.
Рослинний шар складає 22см
Глибина промерзання ґрунту 90 см.
Загальна характеристика будівлі
Конструктивні елементи
Фундаменти – стрічкові бутобетонні.
Стіни – цегляні.
Перегородки – цегляні.
Перекриття – збірні залізобетонні плити.
Покрівля – хвилясті азбестоцементні листи.
Покриття (дах): горищні з прохідним горищем.
Географічний район будівництва – м. Черкаси, Черкаської області.
Геологічні умови – варіант №3.
1.1.Генеральний план
Житловий будинок на 24 кімнати проектується в м. Черкаси Черкаської області.
Земельна ділянка прямокутної форми зі спокійним рельєфом. Будівля розміщена відповідно до рози вітрів. Напрям зимових вітрів переважно північно-західний.
Зв’язок між спорудами здійснюється за допомогою доріг з твердим покриттям, з асфальту, їх ширина відповідає нормам і становить 3 – 6м.
Поряд з спорудою, що проектується, знаходиться господарський сарай, лях для овочів, дитячий майданчик, площадка для сушіння білизни, майданчик для відпочинку дорослих, автостоянка та гараж.
Територія озеленена газонами та деревами листяних порід, що має естетичне значення.
Будівля прив’язана до центральної мережі водо- та електропостачання, має центральну каналізацію.

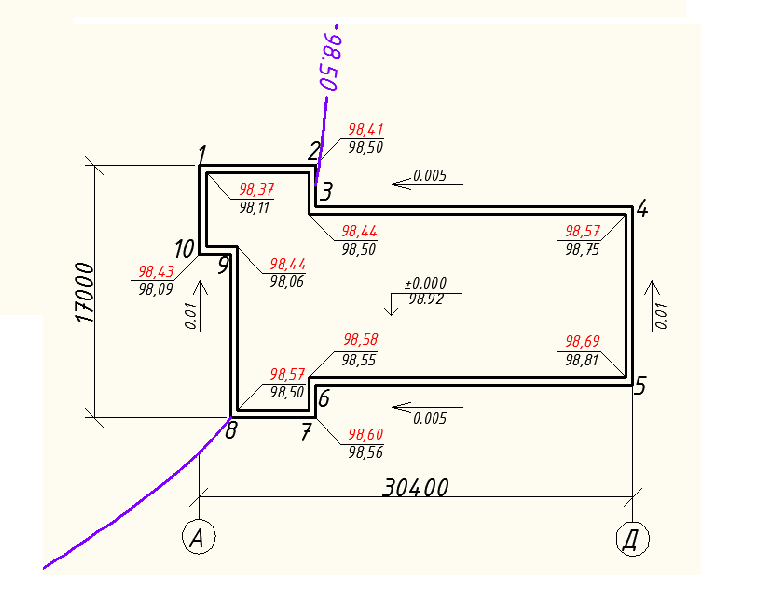

Вертикальна прив’язка
З метою пристосування природнього рельєфу місцевості до умов забудови виконується вертикальна прив’язка будівлі на місцевості.
Вертикальна прив’язка полягає в створенні умов для відведення з планової поверхні атмосферних опадів від будівлі, а також для встановлення висотних відміток кутів споруди та підлоги.
1.Визначаемо чорні відмітки за формулою:
де: а – відстань від меншої горизонталі до кута будівлі;
h – висота перерізу рельєфу h=0.5;
b – відстань між горизонталями;
Нм – молодша горизонталь.
Нч1=
;
Нч2=
Нч3=
Нч4=
Нч5=
Нч6=
Нч7=
Нч8=
Нч9=
Нч10=
Обчислюємо середню чорну відмітку:
Нч.сер.=
м
2.Визначаемо червону відмітку.
Для житлових споруд середня чорна відмітка дорівнює червоній відмітці яка ставиться на найменшу чорну відмітку .
Нчер1=
.
Нчер2=
.
Нчер3
=
Нчер4
=
Нчер5=
Нчер6
=
Нчер7=
Нчер8=
Нчер9=
Нчер10=
Нсер.чер
=
=
98.52м.
3.Визначаемо відмітку підлоги.
Нпід=Нсер.чер+ 0.4=98.52+0.4=98.92м.

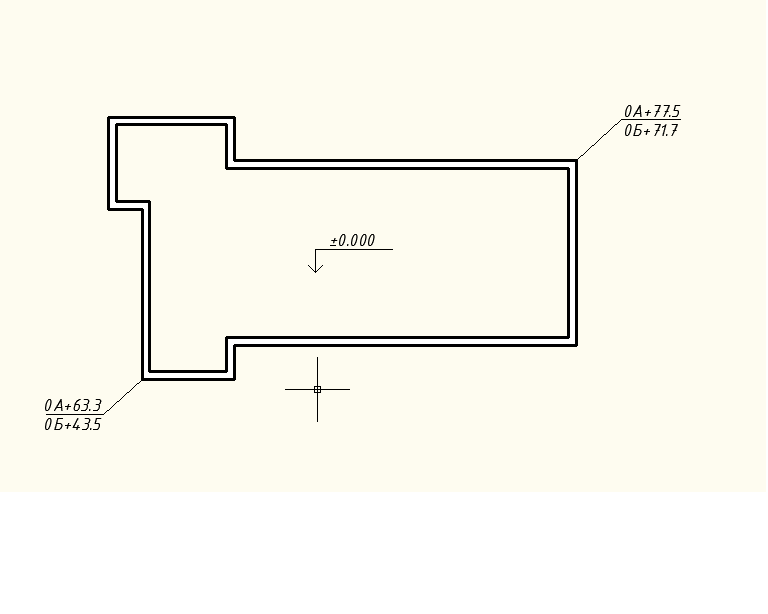

Горизонтальна прив’язка
Горизонтальна прив’язка проектної будівлі зводиться до опису координат кутів будівлі по відношенню до осей сітки.
На перетині сторін сітки встановлюємо існуючий репер. За допомогою вимірів лінійкою і переведення даних в масштаб ми прив’язуємо сітки координати ОА і ОБ два діагонально симетричні – протилежні кути.
Теп генплану
-
Найменування
Од.вим.
Показники
1
2
3
1.Площа ділянки
м2
10000
2.Площа забудови
м2
441.24
3.Площа зелених насаджень
м2
3634
4.Площа твердих покриттів
м2
4817.3
5.Щільність забудови
%
48.2
6.Відсоток озеленення
%
36.3
1.2.Об’ємно-планувальне рішення
Проектуєма споруда призначена для проживання людей.
Будівля має таку конфігурацію:
довжина будівлі по осям 1-6 – 17м;
ширина будівлі по осям А-Д –30.4м;
висота будівлі – 11.4 м.
