Обмуровки
Обмуровка парового и водогрейного котла служит для ограждения топочной камеры и газохода от окружающей среды. Обмуровка подвержена действию высоких температур, химическому воздействию газов, золы, шлаков. Конструкция обмуровки должна обеспечивать минимальные потери теплоты в окружающую среду, должна быть плотной, противостоять действию высоких температур, химическому воздействию газов, золы и шлаков, должна быть механически прочной, легкой, простой формы, дешевой, обеспечивать доступ при ремонте и способствовать блочному монтажу.
Обмуровку котлов разделяют на тяжелую, облегченную и легкую. Тяжелая обмуровка применялась в парогенераторах старых конструкций и в настоящее время применяется в парогенераторах малой мощности (ДКВР).
Котлы имеют разнообразную по конструкции обмуровку, общими являются следующие узлы и элементы: стены, арки, перекрытия, своды амбразуры, поды, зажигательные пояса, места прохода труб через обмуровку и т.д.
П
ри
выполнении тяжелых обмуровок широко
применяют арки и своды для перекрытия
проемов топочной камеры, потолка топочной
камеры и газохода (рис.2.45 или 9-8 учеб). В
сводах под действием собственного веса
и теплового расширения возникают
распорные усилия.
Важным элементом является амбразура пневмомеханического забрасывателя и горелок. Плотность любого парового или водогрейного котла зависит от уплотнения обмуровки в местах прохождения труб к коллекторам. Уплотнение может быть в виде металлической обшивки, в идее съемного кожуха с внутренней изоляцией или засыпкой короба песком.
Обмуровка выполняется из различных материалов: огнеупорного, строительного, теплоизоляционного кирпича, огнеупорных, жароупорных, теплоизоляционных бетонов, температуроустойчивой изоляции и т.д.
Обмуровка состоит из двух слоев: внутреннего и наружного. Внутренний слой, обращенный к газоходу, называют футеровкой. Наружный слой – облицовкой. Футеровка выполняется из огнеупорного материала, а облицовка из материала с низкой теплопроводностью.
Разрушение обмуровки зависит от температуры, при которой она работает. При увеличении температуры интенсивность разрушения возрастает. Чем больше неровностей на обмуровке, обращенных внутрь газохода, чем толще ее швы, тем больше она изнашивается. Химическое воздействие шлаков приводит к размягчению, оплавлению, нарушению структуры обмуровки.
Надежность и долговечность обмуровки зависит от правильности размещения и качества температурных швов. Температурные швы предназначены для компенсации температурных расширений. Могут быть горизонтальными и вертикальными. Выполняются только в огнеупорном слое обмуровки. Уплотнение температурных швов производится асбестовым шнуром. Внешняя температура обмуровки должна быть не больше температуры окружающего воздуха на 25-30 0С.
Гарнитура котла
Устойчива, для обслуживания котла и защиты обмуровки от разрушения при взрыве, называется гарнитурой. В соответсвии с Правилами Котлонадзора котел должен иметь топочные дверцы, лазы для осмотра топки и газоходов при ремонте и гляделки для осмотра топки во время ее работы, а также взрывные предохранительные клапаны.
Взрывные предохранительные клапаны служат для защиты котла от разрушений, устанавливаются на котлах, имеющих камерные топки и шахтные топки для сжигания торфа, опилок, стружек и других производственных отходов. Клапаны устанавливаются в обмуровке топки, последнего газохода котла, экономайзера и золоуловителя. Допускается не устанавливать взрывные клапаны в обмуровке котлов, имеющих один ход продуктов сгорания, а также в газоходах перед дымососами. Размещение и размеры взрывного клапана выбираются проектной организацией. Клапаны должны быть установлены в таких местах, чтобы при их срабатывании было исключено травмирование персонала.

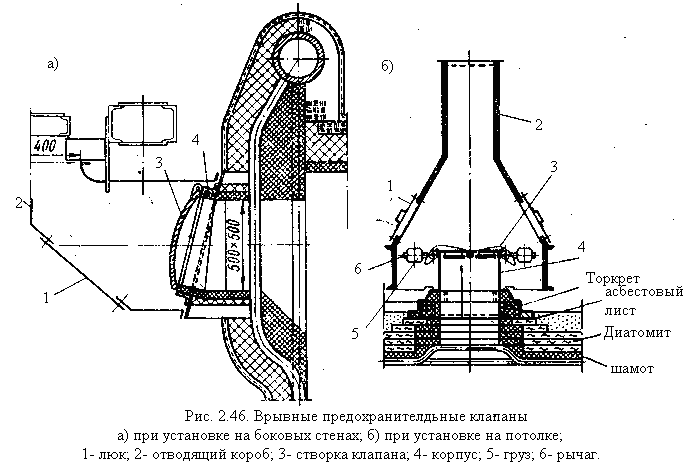

Конструкция взрывного предохранительного клапана показана на рис.2.46 (9-11 учеб).В случае взрыва в топке или газоходах котла повышается давление, и открываются створки взрывного предохранительного клапана. После снижения давления створки закрываются под действием собственного веса. На котлах, работающих под наддувом, взрывные предохранительные клапаны не устанавливают.
В
обмуровке котла выполняются лазы для
проведения ремонтных работ. Они могут
быть прямоугольной и круглой формы.
Лазы и гляделки должны иметь хорошее
уплотнение и надежные запоры для
предотвращения самопроизвольного
открывания. В котлах под наддувом
уплотнение лазов и гляделок осуществляется
воздухом, имеющим давление больше, чем
в топке или газоходах.
К гарнитуре котла также относят шиберы - клапаны, устанавливаемые по газовому и воздушному тракту для регулирования количества воздухов и продуктов сгорания, и затворы, предназначенные для удаления шлака и провала из бункера. Клапаны должны быть хорошо уплотнены и иметь фиксатор положения. Управление затворами производится с расстояния, чтобы избежать травм персонала при удалении шлака.
Зачет по теме 2.2.6, 2.2.7, 2.2.8.
