Теплоизоляционные материалы
Теплоизоляционные материалы применяют для изоляции горячих поверхностей и обмуровки при температуре до 9000С. Теплоизоляционные материалы должны иметь низкую теплопроводность, низкую теплоемкость, не большую объемную массу, достаточную механическую прочность и не вызывать коррозию металла. Для изоляции применяют пористые материалы.
В зависимости от происхождения теплоизоляционные материалы бывают: органические (имеют малую массу, дешевые, но не выдерживают высоких температур) для поверхностей с температурой не более 100 ºС и неорганические (выдерживают более высокие температуры, не горят, не тлеют, не гниют). Теплоизоляционные материалы могут применяться в виде сыпучих веществ, в виде смазки, кирпичей, плит, листов и т.д.
Для изоляции применяется: асбестовая ткань, асбестовый картон, асбестовый шнур, минеральная вата, стекловата, стеклоткань и т.д.
Фундаменты и каркасы
Фундамент воспринимает массу парогенератора, его обмуровки каркаса и передает эту массу на грунт. Глубина закладки фундамента выбирается с таким расчетом, чтобы обеспечить его устойчивость и минимальную осадку. Высота фундамента для парогенератора вертикальной ориентации чаще всего доходит до уровня площадки обслуживания. Для парогенераторов горизонтальной ориентации – до уровня земли.
Каркасом называют металлическую конструкцию, предназначенную для поддержания барабана и трубной системы (а иногда и обмуровки) и передачи их массы на фундамент. Применяют опорные (несущие) и обвязочные каркасы. Парогенераторы и ВК малой мощности имеют обвязочные каркасы, которые служат для укрепления обмуровки, гарнитуры и др. деталей.
Парогенераторы вертикальной ориентации большой мощности имеют несущий каркас, разделенный на несколько частей, относящихся к топке, конвективной поверхности нагрева, хвостовым поверхностям нагрева. Каждая часть опирается на фундамент и представляет собой металлическую конструкцию, жестко связанную с другими частями.

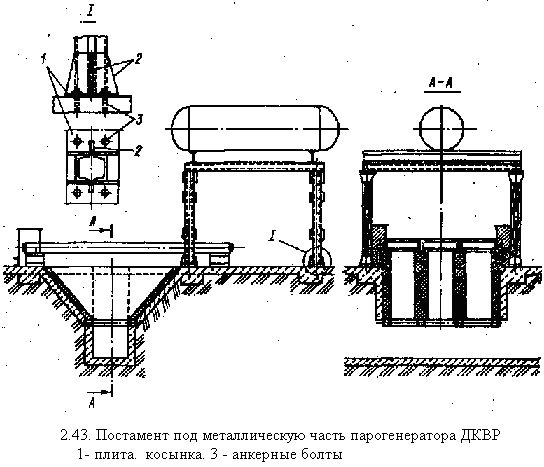

На рис. 2.43 (9-1 учеб) показан постамент
под металлическую часть парогенератора
ДКВР. Коллекторы боковых экранов
опираются на раму, установленную на
фундаменте. Нижний барабан опирается
на раму, установленную на металлических
колоннах, через б
ашмаки
которых нагрузка передается на фундамент
(узел I). Слоевая топка и
шлаковый бункер имеют свою раму,
опирающуюся на фундамент. При тепловом
расширении верхний барабан п
арогенератора
перемещается вверх и по горизонтали,
от фронта вдоль своей оси. Боковые
коллектора и нижний барабан могут
перемещаться только в горизонтальном
направлении.

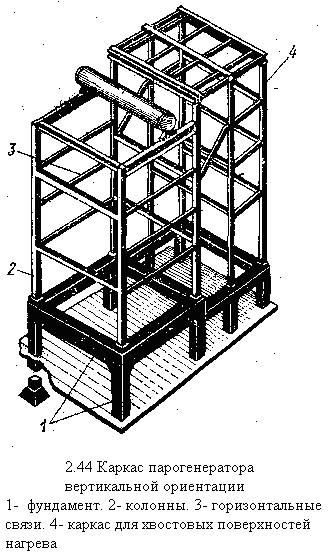

На рис. 2.44 (9-2 учеб) показан несущий каркас парогенератора вертикальной ориентации. Каркас состоит из колон, установленных на фундаменте. Колонны связаны между собой системой горизонтальных балок и ферм.
Несущие элементы каркаса располагают снаружи обмуровки. Основную нагрузку на каркас дает барабан и подвешенная на нем система труб. Эта часть каркаса для усиления выполняется с дополнительными конструкциями. Колонны каркаса передают нагрузку на фундамент. Основные элементы каркаса выполняют из стали Ст. 3, а вспомогательные (планки, косынки и т.д.) из Ст. 0.
На каркасе парового или водогрейного котла устанавливают лестницы и площадки для обслуживания. В соответствие с Правилами Котлонадзора, они должны быть изготовлены из несгораемого материала и обеспечивать удобный доступ к арматуре, КИП и другим устройствам, требующим систематического обслуживания.
