Назначение и типы водяных экономайзеров

Водяной экономайзер (ВЭК) предназначен для нагрева питательной воды продуктами сгорания. В зависимости от температуры, до которой вода подогревается в ВЭК, различают кипящие и некипящие ВЭК. Некипящие ВЭК – это ВЭК, в которых по условиям надёжности нагрев воды производится до температуры на 40^оК меньше температуры насыщения в барабане. В кипящих ВЭК происходит не только нагрев воды, но и частичное ее испарение.

В зависимости от металла, из которого изготавливают ВЭК, различают чугунные и стальные экономайзеры. Чугунный экономайзеры изготавливают для работы при давлении в барабане парогенератора до 2,4 МПа. Стальные ВЭК применяются для любых давлений.

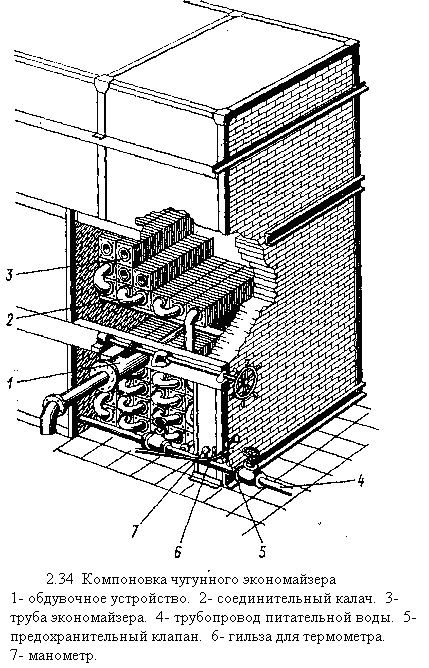

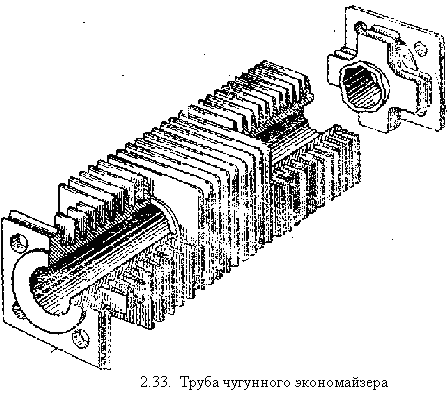

Чугунный экономайзер состоит из ребристых чугунных труб (рис.2.33 или 8-4 учеб). Трубы соединяются между собой с помощью калачей (рис.2.34 или 8-5 учеб). Питательная вода движется снизу вверх (что обеспечивает удаление воздуха), продукты сгорания проходят через зазоры между ребрами сверху вниз (для создания противоточной схемы движения). Число труб в горизонтальном ряду выбирается из условия получения скорости продуктов сгорания в ВЭК 6-9 м/с при номинальной производительности. Число горизонтальных рядов в ВЭК выбирается из условия получения необходимой поверхности нагрева.

В чугунных ВЭК не допустимо кипение воды, потому что это приводит к гидравлическим ударам и разрушению поверхности экономайзера. Поэтому чугунные ВЭК всегда некипящие. При компоновке ВЭК в одном ряду допускается не менее 3 и не более 8 труб. Компоновку производят в одну или две колонки. Через каждые 8 горизонтальных рядов необходимо делать разрыв между трубами не менее 600 мм для установки обдувочного аппарата, ремонта и осмотра ВЭК. В одном горизонтальном ряду обдувочный аппарат не должен обслуживать более 4-х труб.

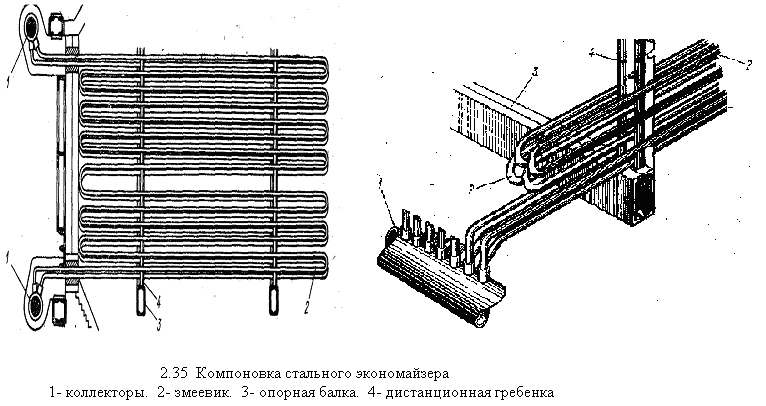

Стальные ВЭК изготавливают из труб диаметром от 28 до 30мм. Трубы загибаются в змеевики (рис. 2.35 или 8-6 учеб). Змеевики, размещенные в опускном газоходе, омываются продуктами сгорания поперечно, коллекторы имеют кругловатую форму и размещаются снаружи обмуровки. Для разгрузки мест присоединения змеевиков к коллекторам их подвешивают с помощью специальных подвесок или опирают на каркас с помощью опорных стоек. Для сохранения шага между змеевиками к опорным стойкам приваривают дистанционные гребенки.

Для облегчения монтажа ВЭК, удобства ремонтных работ и облегчение отчистки поверхности нагрева экономайзер разбивают на отдельные части (пакеты).

При сжигании газообразного топлива для конденсации водяных паров из продуктов сгорания применяют контактные ВЭК. Нагрев воды в них производится за счёт непосредственного контакта продуктов сгорания и воды. После такого экономайзера воду обязательно направляют в деаэратор, после сего используют для технологических нужд или горячего водоснабжения.

При сжигании твердых многозольных топлив наблюдается золовой износ труб стальных ВЭК. Для предотвращения этого в местах, подверженных износу, устанавливают накладки или защитные манжеты.

При питании экономайзера водой с низкой температурой происходит коррозия наружной поверхности вследствие конденсации водяных паров из продуктов сгорания. Способы уменьшения низкотемпературной коррозии:

1. повышение температуры стенки поверхности нагрева (температура деаэрированной воды должна быть 104 );

2. применение присадок, связывающих сернистый ангидрид;

3. ведение процесса горения с минимальным коэффициентом избытка воздуха;

4. систематически очистка поверхности нагрева от золы;

5. ликвидация застойных зон и равномерное омывание поверхностей нагрева продуктами сгорания.

При наличии растворенного в питательной воде кислорода или углекислого газа происходит коррозия внутренней поверхности экономайзера. Коррозии в первую очередь подвергаются трубы с небольшой толщиной стенки и места, где есть местные сопротивления (повороты, прикипевший шлам и сварочные соединения). Интенсивность коррозии увеличивается при снижении нагрузки, так как скорость воды в трубах при этом падает. Для предотвращения коррозии содержание кислорода в воде не должно быть более 20 мг/кг.
