2.2.5. Водогрейные и пароводогрейные котлоагрегаты Теплофикационные водогрейные котлы
Для теплоснабжения промышленных предприятий и жилищно-коммунального сектора в настоящее время одновременно с комбинированной выработкой электрической и тепловой энергии на ТЭЦ широко распространены водогрейные котлы. Основной особенностью водогрейных котлов является работа их при постоянном расходе сетевой воды и включении непосредственно в тепловую сеть. Нагрузка котлов регулируется изменением температуры входящей и выходящей воды путем форсировки топки. Применение водогрейных котлов оправдано только в случаях, когда сами котлы и котельные с ними дешевле и не менее надежны, чем парогенераторы. В связи с этим современные конструкции водогрейных котлов разработаны с учетом максимальной простоты их изготовления, ремонта и эксплуатации.
Надежность и экономичность водогрейных котлов главным образом зависит от конвективных поверхностей нагрева, подвергающихся наибольшему загрязнению и коррозии, особенно при сжигании топлив с высоким содержанием серы.
Водогрейные котлы большую часть отопительного сезона эксплуатируются с низкими нагрузками при низких температурах обогреваемой среды. Кроме того, водогрейные котлы останавливаются на длительный срок в летнее время. Эти особенности работы котлов способствуют наружной и внутренней коррозии поверхностей нагрева.
Н
а

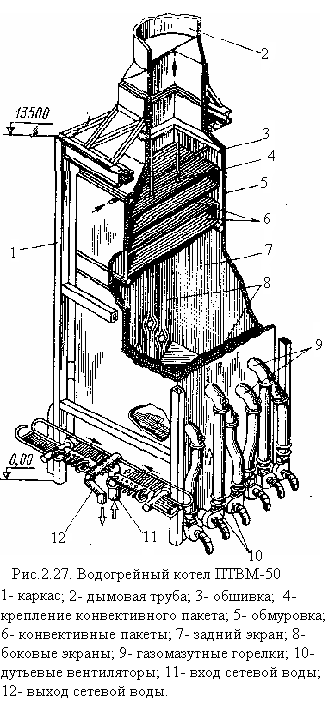

рис. 2.27 (7-18 учеб) показан один из водогрейных
котлов мощностью 58 МВт. В отопительных
котельных котел используется как
основной источник для покрытия
тепловых нагрузок. Котел предназначен
для нагрева сетевой воды от 70 до 150
°С. Топочная камера котла полностью
экранирована. Конвективная поверхность
нагрева котла расположена непосредственно
над топочной камерой. Стальная дымовая
труба диаметром 2,5 м и высотой 53м
расположена над конвективной поверхностью
нагрева и должна обеспечивать работу
котла на естественной тяге. Такая
компоновка получила название башенной.
Котел предназначен для
сжигания газа и мазута. Для этого на
боковых стенах топки предусмотрена
установка 12 газомазутных горелок с
индивидуальными дутьевыми вентиляторами
у каждой горелки. Изменение мощности
котла достигается изменением числа
работающих горелок при постоянном
расходе сетевой воды и переменном
температурном перепаде. Трубная система
котла подвешена за верхние коллекторы
к каркасной раме и расширяется вниз.
Обмуровка котла выполнена облегченной
с креплением непосредственно к экранным
трубам. Поставка котла к месту монтажа
осуществляется крупными блоками,
собираемыми на заводе-изготовителе.
Котлы, имеющих башенную компоновку поверхностей нагрева, при установке большого числа горелок имеют ряд недостатков. Конвективная поверхность нагрева водогрейных башенных котлов вследствие коррозии при работе на мазуте и газе выходит из строя через 3—4 года. Регулирование форсировки топки изменением числа работающих горелок при нагрузках около 70% номинальной приводит к затягиванию мазутного факела в конвективную поверхность нагрева, вызывая химическую неполноту горения и отложения сажи на поверхности нагрева. При автоматическом регулировании отключение горелок и включение их в работу сопровождается хлопками в работе топки.
Новая серия водогрейных котлов мощностью от 4,6 до 116 МВт с целью унификации разбита на 4 группы. К первой группе относятся водогрейные котлы мощностью 4,6 и 7,5 МВт. Котлы предназначены для сжигания газа, мазута и твердого топлива. Трубная система котлов поставляется единым блоком.
Во вторую группу входят котлы мощностью 11,6; 23,2 и 35 МВт, предназначенные для работы на газе, мазуте и твердом топливе; Котлы предназначены для использования в качестве основного источника теплоснабжения. Они поставляются двумя законченными блоками.
В третью группу входят котлы мощностью 58 и 116 МВт, предназначенные для работы на газе и мазуте.
Четвертую группу составляют котлы этой же мощности, но предназначенные для сжигания твердого топлива. Водогрейные котлы мощностью 58 и 116 МВт могут использоваться в качестве основных источников теплоснабжения и пиковых для установки на ТЭЦ.
Водогрейные котлы всех групп имеют П-образную компоновку и полностью экранированную топочную камеру. Все водогрейные котлы, предназначенные, для сжигания газа и мазута мощностью до 116 МВт, имеют ротационные газомазутные горелки. Котлы, предназначенные для сжигания твердого топлива мощностью до 35 МВт, оборудуются слоевыми топками с пневмомеханическими забрасывателями и цепными решетками.
