2.2.2. Гидродинамика котельного агрегата Естественная циркуляция в испарительных поверхностях нагрева
Надежная работа поверхностей нагрева котла может быть только при хорошем охлаждении стенки труб, расположенных в зоне высоких температур продуктов сгорания. Охлаждение производится водой или смесью воды с паром. Надежность охлаждения может быть обеспечена только при правильной организации движения охлаждающей жидкости. Непрерывное движение среды, охлаждающей поверхность нагрева – циркуляция.
Движение воды может происходить за счет
естественной циркуляции или под действием
насоса. С момента появления паровых
котлов охлаждение стенок труб поверхностей
нагрева осуществлялось путем естественной

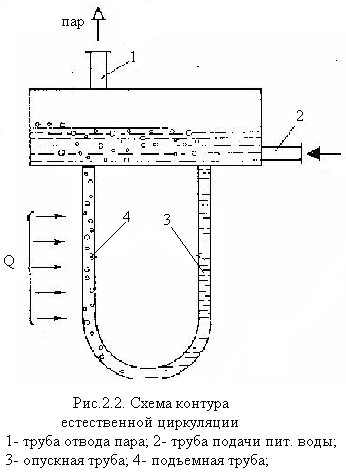

циркуляции. Рассмотрим модель,
демонстрирующую естественную циркуляцию
(рис.2.2 или 6-1 учеб). Модель состоит из
двух трубок, присоединенных к барабану,
заполненному водой. Если подводить
тепло Q , то в левой трубке
вода начнет подниматься, а в правой
опускаться, так как плотность воды в
левой трубке будет меньше плотности
холодно й воды. По мере увеличения
нагрева скорость движения воды будет
повышаться. Если подвод теплоты
продолжать, в левой трубке начнут
появляться паровые пузырьки. Смесь воды
с паровыми пузырьками – пароводяная
смесь. Пузырьки пара, поднявшись в
барабан, будут скапливаться в верхней
его части. Левая трубка называется
подъемной (вода поднимается), а правая
– опускной. Система т
руб,
по которым происходит циркуляция –
циркуляционный контур. Для поддержания
уровня воды в барабане по трубе 2 подают
холодную воду. В парогенераторе происходит
аналогичный процесс. В трубах только
часть воды переходит в пар, следовательно,
чтобы превратить в пар всю воду, она
должна пройти по трубам много раз
(многократная циркуляция). Отношение
массы воды, поступившей в испарительный
контур, к массе пара, выработанного
контуром за то же время – кратность
циркуляции. Кратность циркуляции
колеблется от 8 до 50. Большинство
современных котлов имеют естественную
циркуляцию и несколько контуров.
Принудительная циркуляция в паровых и водогрейных котлах

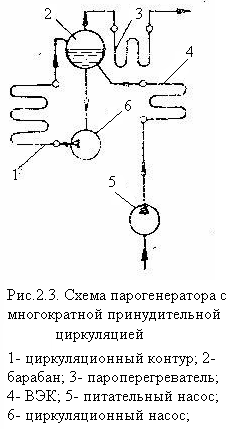

К принудительной циркуляции прибегают в тех случаях, когда естественную циркуляцию осуществить нельзя. Это происходит с повышением давления, так как при этом разность плотностей пара и воды уменьшается(выше 18 МПа). В котлах с многократной принудительной циркуляцией движение воды в пароводяной смеси осуществляется циркуляционным насосом (рис. 2.3 или 6-2 учеб). Питательная вода через водяной экономайзер подается в барабан, из которого она забирается циркуляционным насосом 6 и направляется в нижние коллекторы экранов и нижние коллекторы конвективной поверхности нагрева, распределяясь по подъемным трубам. Из труб пароводяная эмульсия поступает в барабан котла, в котором происходит отделение пара от воды. Из барабана пар поступает в пароперегреватель, а из него в паропровод потребителей.
Кратность циркуляции составляет 4-6. Надежность циркуляции напрямую зависит от насоса, работающего при температуре котловой воды и давлении в парогенераторе.
Д
ля
равномерного распределения воды по
отдельным трубам в каждую трубу
устанавливается дроссельная шайба
соответствующего размера. Парогенераторы
с многократной принудительной циркуляцией
не нашли применения в промышленных
установках.

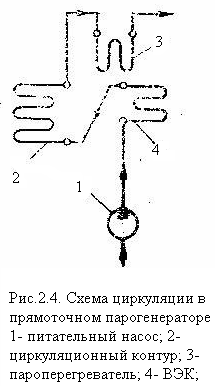

Принудительная циркуляция может быть осуществлена по прямоточном принципу, который применяется в водогрейных и паровых котлах (рис.2.4 или 6-3 учеб). В такой схеме вода превращается в перегретый пар при однократном проходе через змеевик. В такой схеме параллельно включают ряд труб. В ВЭК вода нагревается до температуры, на 50-60 К меньше температуры насыщения. Затем поступает в радиационную часть, где превращается во влажный пар со степенью сухостью 80%. Далее пар поступает в переходную зону, где превращается во влажный, а затем слабо перегретый пар (на 50-60К). В пароперегревателях происходит перегрев пара. Все современные теплофикационные котлы работают по прямоточному принципу. Они включаются непосредственно в систему теплоснабжения, сетевой насос обеспечивает движение воды.
При
работе водогрейных котлов недопустимо
закипание жидкости в отдельных
обогреваемых трубах (это может привести
к гидравлических ударам и вывести котел
из строя). Опасно также и поверхностное
кипение – образование пузырьков пара
на внутренней поверхности труб при
средней температуре ниже температуры
кипения, приводящее к отложению накипи
и гидравлическим ударам. Это возможно
при увеличении температуры стенки
больше температуры насыщения. Для
предупреждения этого необходимо
поддержание определенной скорости воды
(1-2 м/с) при ее недогреве до температуры
кипения на 30-35 К. Однако, неоправданное
увеличение скорости воды в трубах
повышает гидравлическое сопротивление,
что ухудшает работу всей системы
(перерасход Эл.энергии, недостаточный
напор насосов). Т.е. важно выбрать
минимально допустимые скорости воды,
при которых не будет поверхностного
кипения и нарушения работы котла.
