Слоевые топки с неподвижной колосниковой решеткой и перемещающимся слоем топлива

К топкам с неподвижной колосниковой решеткой и движущимся слоем топлива относятся топки с шурующей планкой, топка с нижней подачей, шахтная топка и топка скоростного горения системы Померанцева.

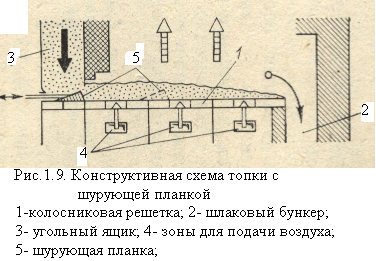

В топке с шурующей планкой (рис.1.9 или 5-1-д учеб) по колосниковой решетке 1 перемещается трехгранная шурующая планка 5, которая совершает возвратно-поступательные движения, производя подачу топлива и шуровку слоя. Схема движения воздуха и топлива поперечная. Из-за недостаточной приспособленности к сжиганию различных углей, недостаточной надежности и экономичности эти топки сейчас не применяются.

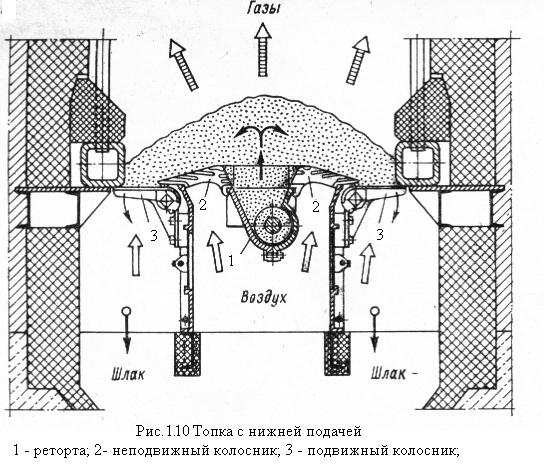

В топках с нижней подачей (рис.1.10. или 1-5-е учеб) топливо выдавливается из реторты 1 вверх и перемещается в одном направлении с воздухом, выходящим из боковых отверстий реторты. Затем топливо рассыпается по боковым колосникам 2 и 3, на которых заканчивается горение и происходит образование шлака.

В этих топках можно сжигать слабоспекающиеся угли, сжигание бурых углей практически невозможно, поэтому в России эти топки не применяются из-за ограниченного ассортимента сжигаемых углей.

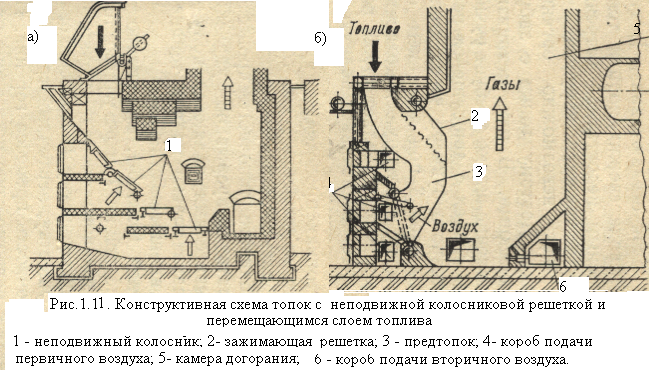

Шахтная топка с наклонной колосниковой решеткой (рис.1.11, а или 5-1-ж учеб) применяется для сжигания влажного кускового торфа и древесных отходов для парогенераторов мощностью до 6,5 т/ч.

Т опка состоит из воронки для загрузки топлива, двух рядов наклонных колосников 1, верхнего и нижнего колосников 1 и воздухопроводов зонного дутья. Топливо поступает через воронку в шахту и под действием собственного веса сползает вниз на горизонтальные колосники. При движении по наклонным колосникам топливо подсушивается за счет излучения продуктов сгорания, раскаленной обмуровки и небольших огневых очагов, возникающих на наклонных колесниках. На верхних колосниках протекает наиболее активное горение, а на нижних – догорание кокса. Основное количество воздуха подается под верхние горизонтальные и нижние наклонные колесники. Основные недостатки шахтных топок: необходимость шуровки слоя при нарушении его движения, ручное шлакоудаление и использование топок только для сжигания кускового торфа и древесных отходов.

Эффективное сжигание предварительно измельченных до 50-100 мм древесных отходов производится в топках скоростного горения системы Померанцева. Усовершенствованная конструкция такой топки с оптимальной конфигурацией тракта схода топлива, предотвращающей его застревание, приведена на рис. 1.10, б (рис.5-1-з учеб). Топка состоит из предтопка 3 и камеры догорания 5. Предтопок представляет собой шахту с зажимающей решеткой 2. Благодаря зажимающей решетке воздух, подаваемый в предтопок, не выносит топлива из шахты, а прижимает его к решетке. Подача воздуха производится в три зоны. Наибольшее количество воздуха подается в первую и вторую зону в нижнюю часть шахты. Вторичный воздух подается в топочную камеру, обеспечивая догорания мелких несгоревших частиц топлива.
